Bedienungsanleitung für Cybex
8
C. Die sechs Halbrundkopf-Innensechskantschrauben (BHSCS), mit
denen die beiden Rahmenhälften verbunden sind, vorsichtig mit
Hilfe einer zweiten Person entfernen. Siehe Abbildung 2.
D. Beide Hälften vorsichtig durch die Türöffnung an den gewünschten
Aufstellungsort bringen.
E. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig
verbinden und mit den in Schritt 4B entfernten sechs BHSCS-
Schrauben befestigen. Siehe Abbildung 2.
F. Den (in Schritt 4B entfernten) Bandriemen des Gewichtssatzes
verlegen und mit den beiden Stellschrauben an der
Bandriemenklammer befestigen. Siehe Abbildungen 8A und 8B.
G. Mit Schritt 5B fortfahren.
5. Versandfüße und hintere Verkleidungen entfernen.
A. Alle (standardmäßigen) konischen Versandhalterungen (mit
einem 3/4-Zoll-Steck- oder Schraubenschlüssel) entfernen.
B. Die (im Lieferumfang enthaltenen) Gummifüße an jedem
Rahmenfuß sorgfältig anbringen.
C. Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
D. Das obere Gewicht anheben und den Stufengewicht-
Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind
(drei Stufengewichte auf jeder Seite).
E. Die drei Kreuzschlitzschrauben entfernen, mit denen die
obere (hintere) Verkleidung befestigt ist, und die Verkleidung
vorsichtig abnehmen. Siehe Abbildung 3.
F. Die in Abbildung 4 gezeigten unteren beiden Schrauben lockern.
HINWEIS: Die unteren beiden Schrauben nicht entfernen.
G. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung entfernen. Siehe Abbildung 5.
H. Die hintere Verkleidung vorsichtig nach oben schieben
und entfernen.
I. Die Stellschrauben lockern und den Bandriemen vom oberen
Gewicht abnehmen.
J. Den Riemen aus der oberen Verkleidung herausziehen.
K. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere
(vordere) Verkleidung an der Vorderseite befestigt ist, und die
Verkleidung vorsichtig abnehmen.
6. Gewichtssatz installieren.
A. Die Anordnung der Stufengewichte notieren.
B. Die Stufengewichte von einer zweiten Person festhalten lassen,
den Wahlknopf auf 0 lbs. drehen und alle sechs Stufengewichte
(drei auf jeder Seite) entfernen.

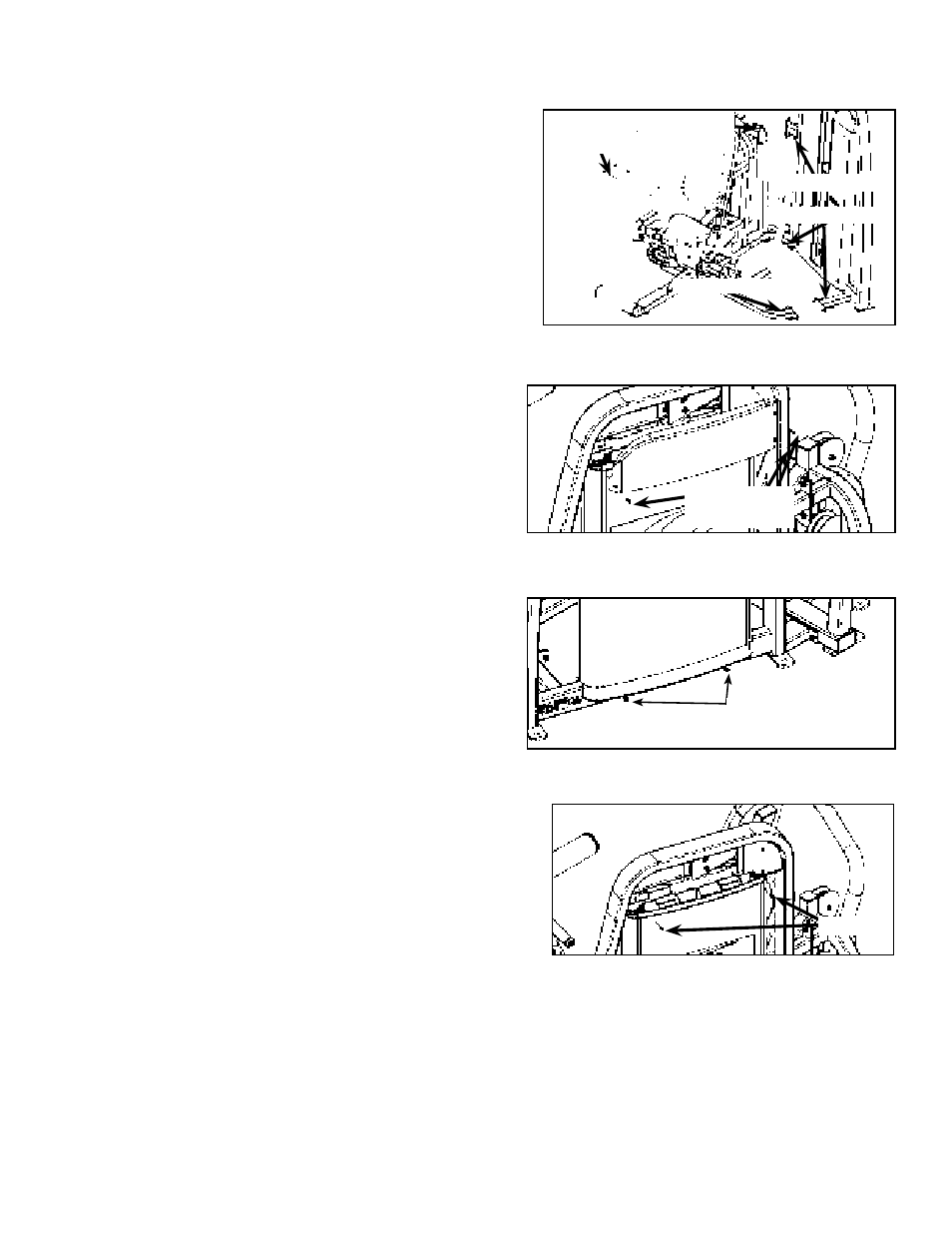

Abbildung 2
BHSCS-Schraube (2)
Kontermutter (4)
BHSCS-
Schraube (2)
Kontermutter (2)
BHSCS-
Schraube (2)
Abbildung 3
Kreuzschlitz-
schraube (3)
Abbildung 4
Schraube
Abbildung 5
Schraube
