Cybex 20050 Eagle NX Leg Extension - Handbuch (Seite 11)

Cybex Benutzerhandbuch
11

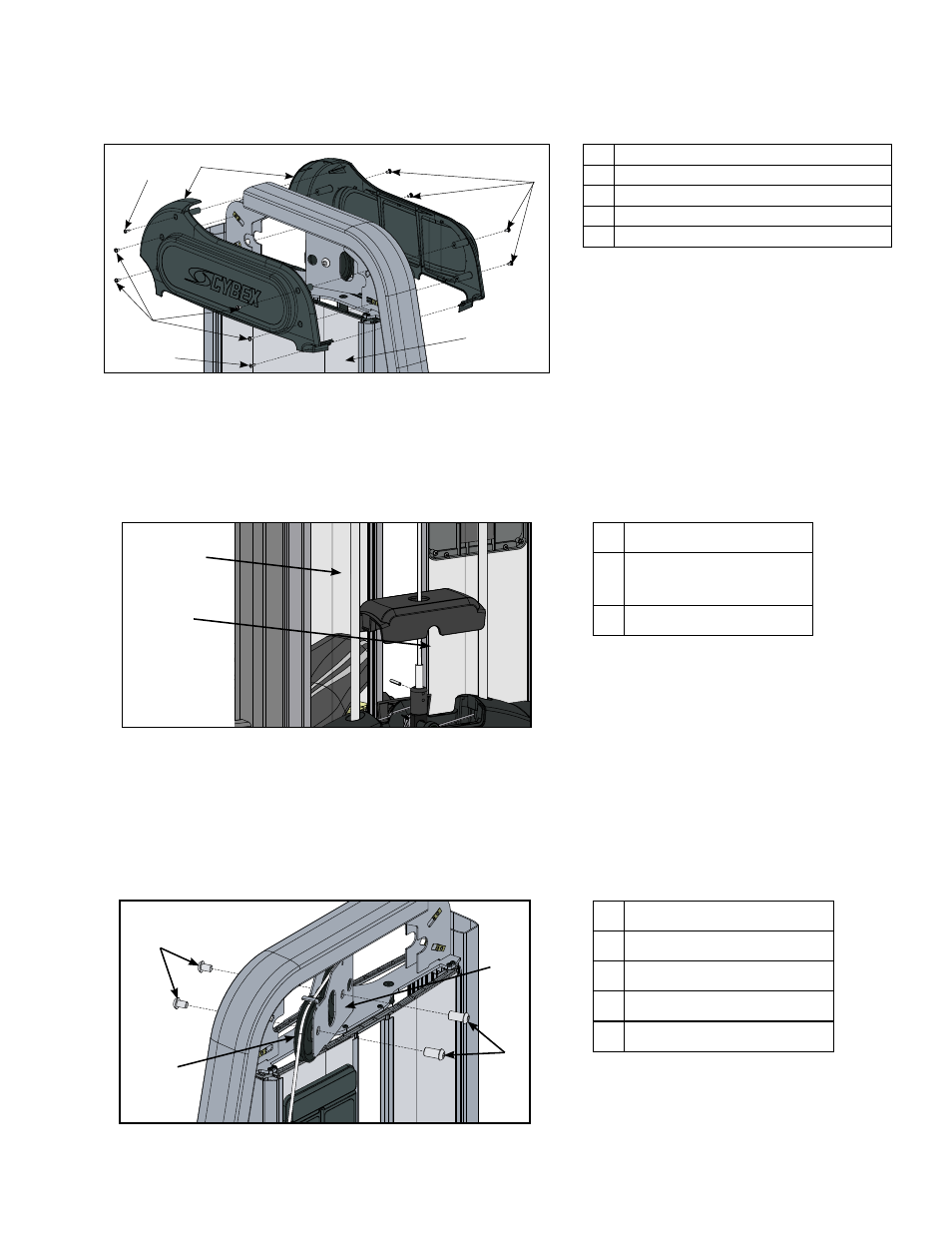

2. Entfernen Sie die zehn Schrauben, die die obere Abdeckung (vorne und hinten) mit dem
Rahmen verbinden, mit einem Schraubendreher.
1 2
4
2
3
1
Description
1 10-32 Phillips-Kopfschrauben (8)
2 # 8 Phillips-Kopfschrauben (2)
3 Abdeckungen (2)
4 Rückplatte
3. Die vordere Abdeckung dem Kabel entlang nach unten schieben, um Zugriff zur
Kabelzugeinheit zu erhalten.
4. Die Rückplatte nach oben schieben und entfernen.
5. Die Seiten der oberen Gewichtsabdeckung zusammendrücken und hoch heben.
1
2
Beschreibung
1 Obere
Gewichtsabdeckung
2 Spiralspannstift
6. Den Spiralspannstift, der den Kabelzug verbindet, mit einem Hammer und einem 3/16 Zoll
Splintentreiber entfernen.
Entfernen der Kabelzugeinheit
1. Die zwei Halbrundkopfschrauben (BHSCS) und die zwei Kabelzugschrauben, die die zwei
Kabelzugeinheiten an der Kabelzughalterung befestigen mit zwei 5/16 Zoll Inbusschlüsseln entfernen.
1
2
4
3
Beschreibung
1 Kabelzugschrauben (2)
2 BHSCS (2)
3 Kabelzugeinheit (2)
4 Kabelzughalterung
2. Die Kabelzugeinheiten von der Kabelzughalterung entfernen.
