Einstellung
der Seilzüge

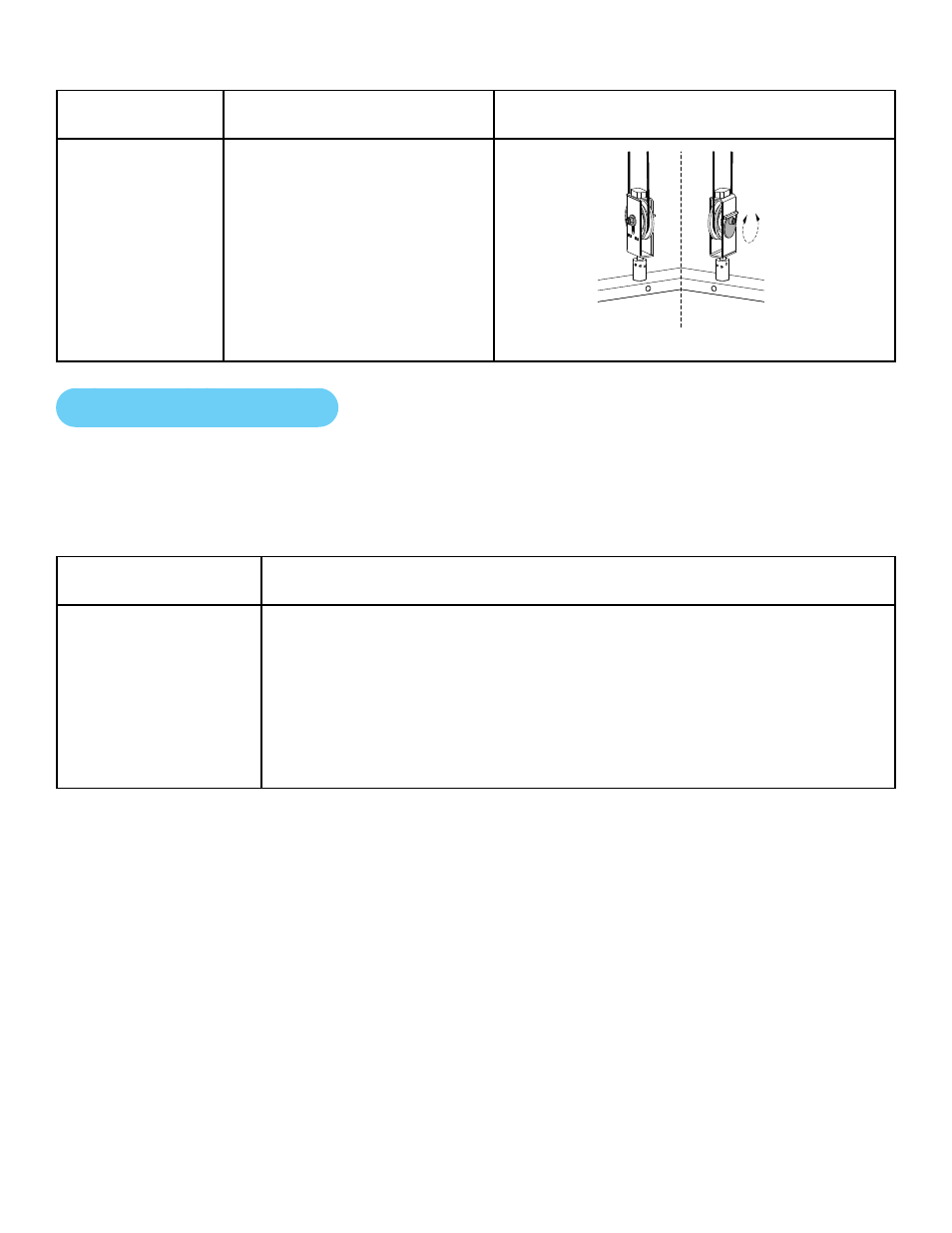

Beschreibung Abbildung
Einstellvorrichtung
am Nockenende
Diese Art der
Einstellvorrichtung verfügt über
einen Spannbolzen an der
Halterung der Riemenscheibe.
Lockern Sie die Mutter und
drehen Sie den Nockenbolzen,
um das Seil zu spannen.
Mutter
Nockenbolzen-
Einstell-
vorrichtung
Einstellung der Riemen
Erforderliches Werkzeug
• 7/32”-Schraubenschlüssel
• Drehmomentschlüssel (Ibs-in)
Einstellung
der Riemen
Maßnahmen
Loser Riemen
1. Entfernen Sie die Stellschrauben mit einem 7/32"-Inbusschlüssel.
2. Ziehen Sie den Riemen fest.
3. Sichern Sie den Riemen mit den Stellschrauben.
4. Ziehen Sie die Schrauben mit einem Drehmoment von 34 bis 40 Nm
(300 bis 350 Ib-in) an.
5. Überprüfen Sie, ob der Riemen gleichmäßig läuft und gerade von
der Halterung der oberen Riemenscheibe zur Bandriemenklammer
des oberen Gewichts verlegt ist.
