Cybex Benutzerhandbuch

14

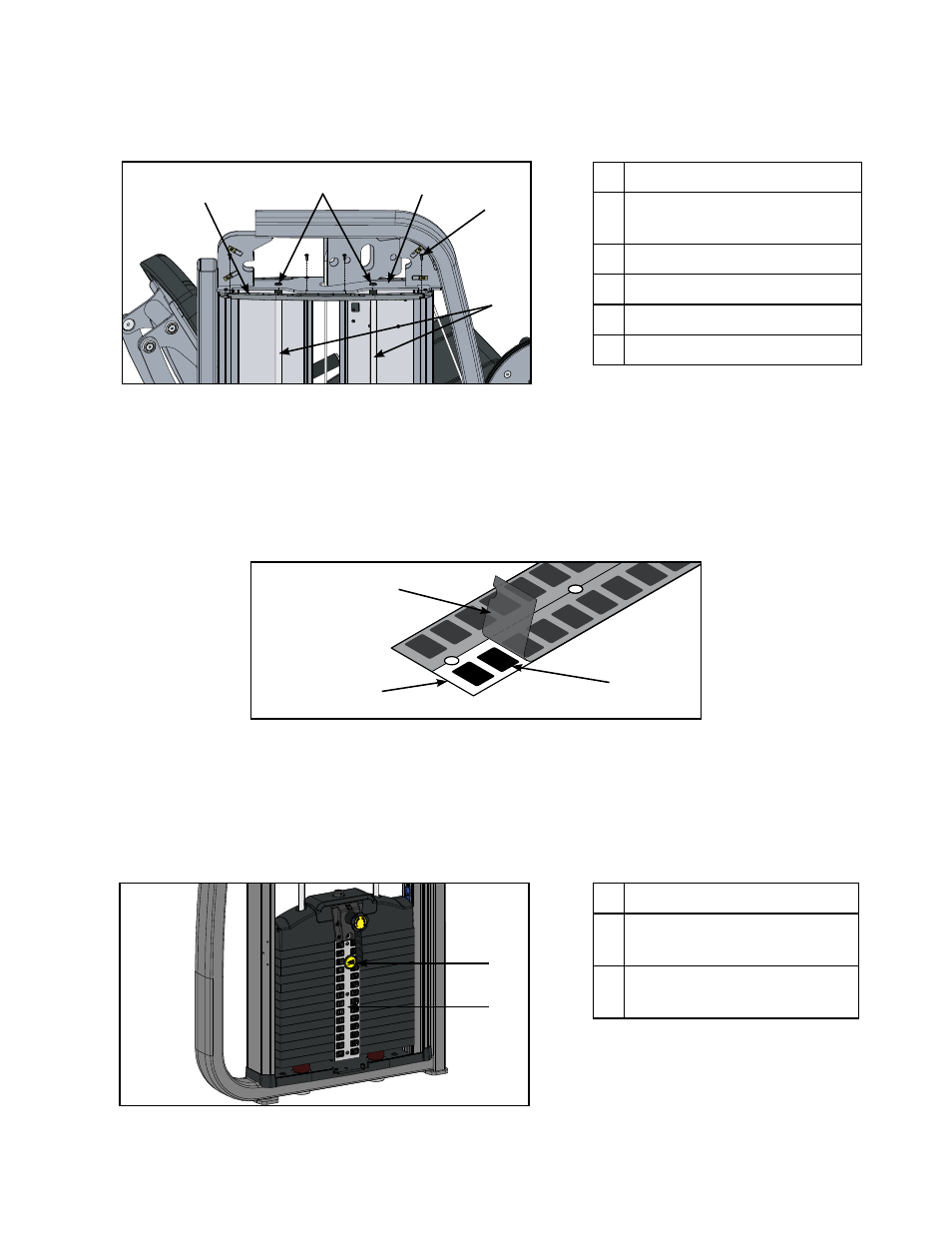

6. Die Druckfeder und die Führungsstangenkappen an den Führungsstangen anbringen. Die

Führungsstangenkappe mit der eingesetzten Druckfeder herunter schieben, bis die Kappe deutlich von

der Platte der Führungsstange entfernt ist und dann anbringen. Wiederholen Sie dies für die Rückseite.

1

5

3

4

2

Beschreibung

1 Obere

Führungsstangenkappe (2)

2 Führungsstange (2)
3 Führungsstangenplatte
4 Phillips-Kopfschrauben (4)
5 Kunststoffhalterung

7. Die vier Phillips-Kopfschrauben, die die Kunststoffhalterung festhalten, an der

Führungsstangenplatte anbringen.

Gewichtsscheiben-Aufkleber anbringen (falls diese nicht bereits auf den Gewichtsscheiben

angebracht sind)

1. Lösen Sie die Hälfte der Rückseite von den Gewichtsscheiben-Aufklebern. Stellen Sie dabei

sicher, dass die Aufkleben auf dem Deckblatt verbleiben.

Rückseite

Aufkleber für

Gewichtsscheiben

Deckblatt

2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an.

3. Stecken Sie den Führungsstift in jedes Loch des Deckblatts der Aufkleber. (Als Führungsstift eignen sich

alle Stifte, die in das Loch des Gewichtturms passen, wie z. B. ein Auswahlstift für Gewichtstürme)

4. Aufkleber ausrichten und auf die Gewichtsscheiben auftragen.

5. Deckblatt entfernen und dabei sicherstellen, dass die Aufkleber auf den Gewichtsscheiben verbleiben.

2

1

Beschreibung

1 Auswahlstift für

Gewichtsturm

2 Gewichtsscheiben-

Aufkleber

6. Wiederholen Sie die vorgenannten Schritte für die andere Hälfte der Gewichtsscheiben-Aufkleber.
