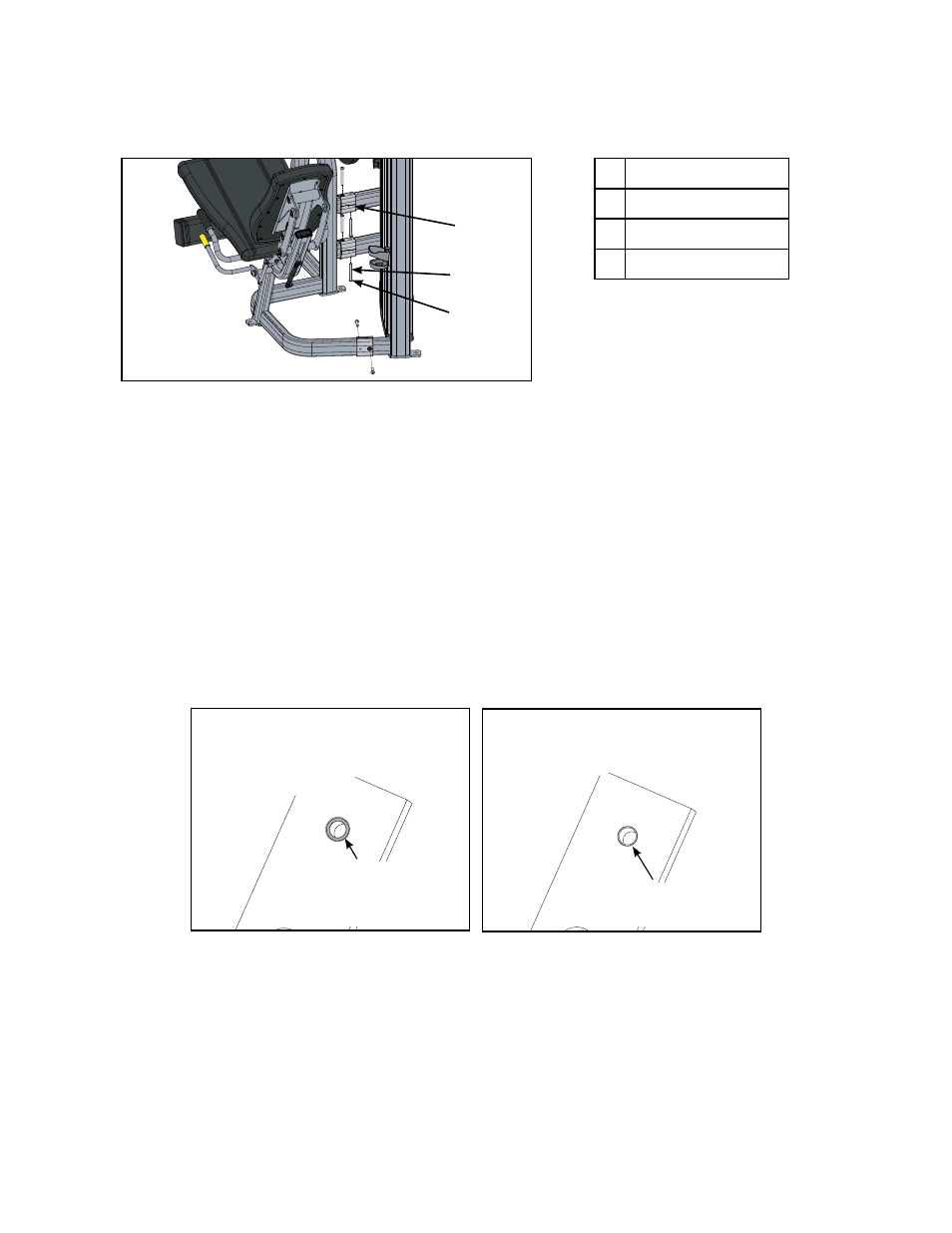

Rahmen zusammenbauen
1. Die Schrauben mit Loctite Nr. 242 einstreichen.
1
2
3
Beschreibung
1 Schrauben (6)
2 Verbinder (3)
3 Loctite Nr. 242
2. Sichern Sie die beiden Hälften des Rahmens mit den sechs Schrauben und den drei
Verbindern mit Hilfe eines 7/32”-Inbusschlüssels.
Gewichtsscheiben anbringen
1. Die Führungsstangen nach außen biegen, sodass Sie vom Gerät entfernt sind. Bitten
üben Sie keinen übermäßigen Druck auf die Führungsstangen aus, da dies die unteren
Führungsstangenkappen beschädigen kann.
2. Wischen Sie die Führungsstangen über die gesamte Länge mit einem sauberen Tuch ab.
3. Schmieren Sie die Führungsstangen mit einer leichten Beschichtung mittelschweren Öls.
4. Jede Gewichtsscheibe einzeln anbringen, sodass der breite Rand der Durchführung nach
oben und der schmale Rand der Durchführung nach unten zeigt.
Schmaler Rand
der Buchse
FALSCH
Breiter Rand der
Buchse zeigt
nach oben
RICHTIG
5. Die oberste Gewichtsscheibe auf die Führungsstangen schieben.
