Cybex Benutzerhandbuch

15

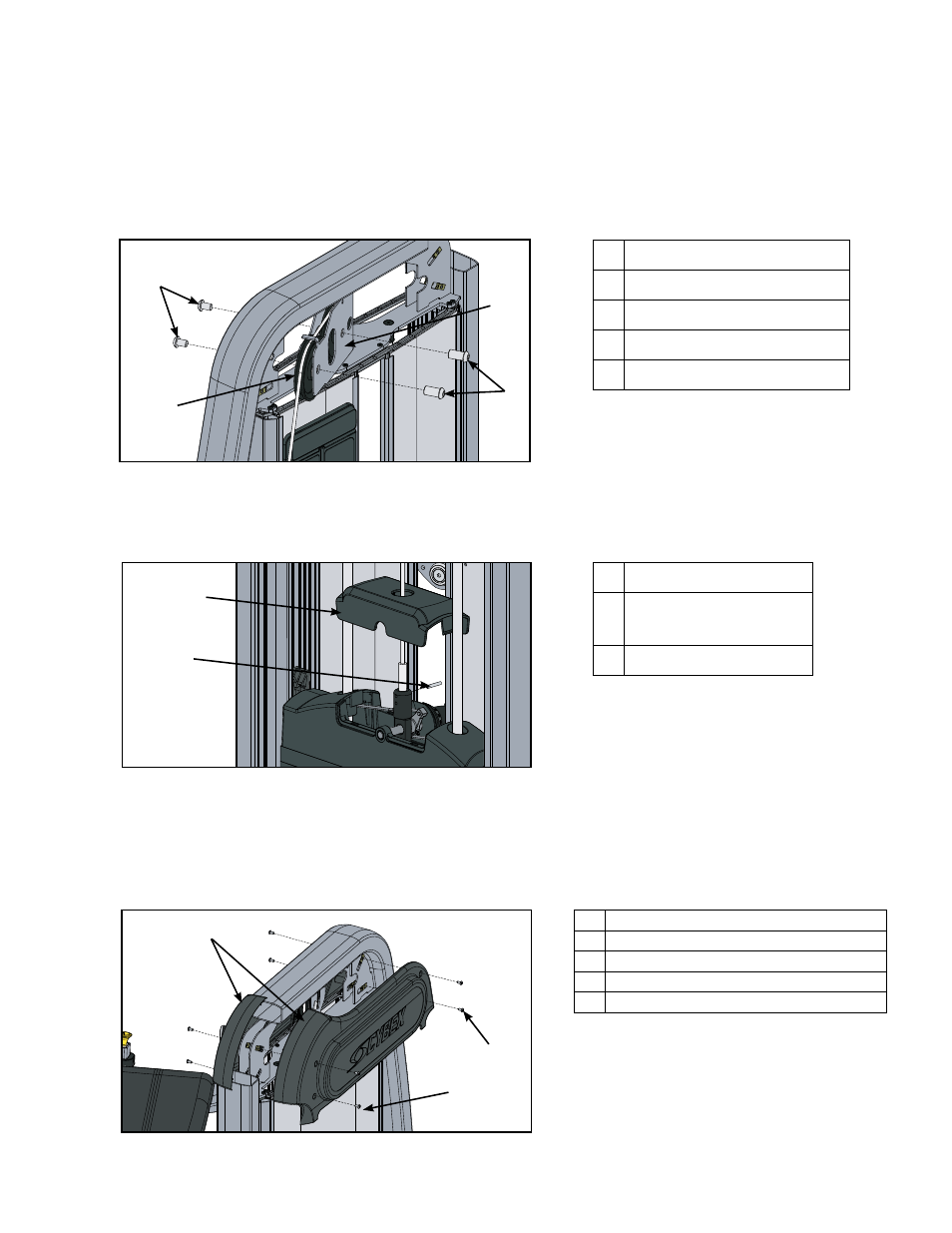

Kabelinstallation

1. Die Kabel durch den Schlitz der oberen Abdeckung durch die Kabelzughalterung und runter

in die Führungsstangenplatte führen.

2. Die zwei Halbrundkopfschrauben (BHSCS) und die zwei Seilzugschrauben, die die zwei

Seilzugeinheiten an der Seilzughalterung befestigen mit zwei 5/16 Zoll Inbusschlüsseln einschrauben.

1

2

4

3

Beschreibung

1 Kabelzugschrauben (2)
2 BHSCS (2)
3 Kabelzugeinheit (2)
4 Kabelzughalterung

3. Drücken Sie die Seiten der oberen Gewichtsabdeckung zusammen und heben Sie diese an.

Das Kabel nach unten ziehen bis es gespannt ist. Den Spiralspannstift, der den Kabelzug mit

dem obersten Gewicht verbindet, anbringen.

1

2

Beschreibung

1 Obere

Gewichtsabdeckung

2 Spiralspannstift

4. Stellen Sie sicher, dass das Kabel sich reibungslos bewegt.
5. Die Rückplatte anbringen.
6. Bringen Sie die zehn Schrauben, die die obere Abdeckung (vorne und hinten) mit dem

Rahmen verbinden, mit einem Schraubendreher.

1

2

3

Description

1 10-32 Phillips-Kopfschrauben (8)

2 # 8 Phillips-Kopfschrauben (2)

3 Abdeckungen (2)

4 Rückplatte

Stellen Sie ein einwandfreies Funktionieren sicher
