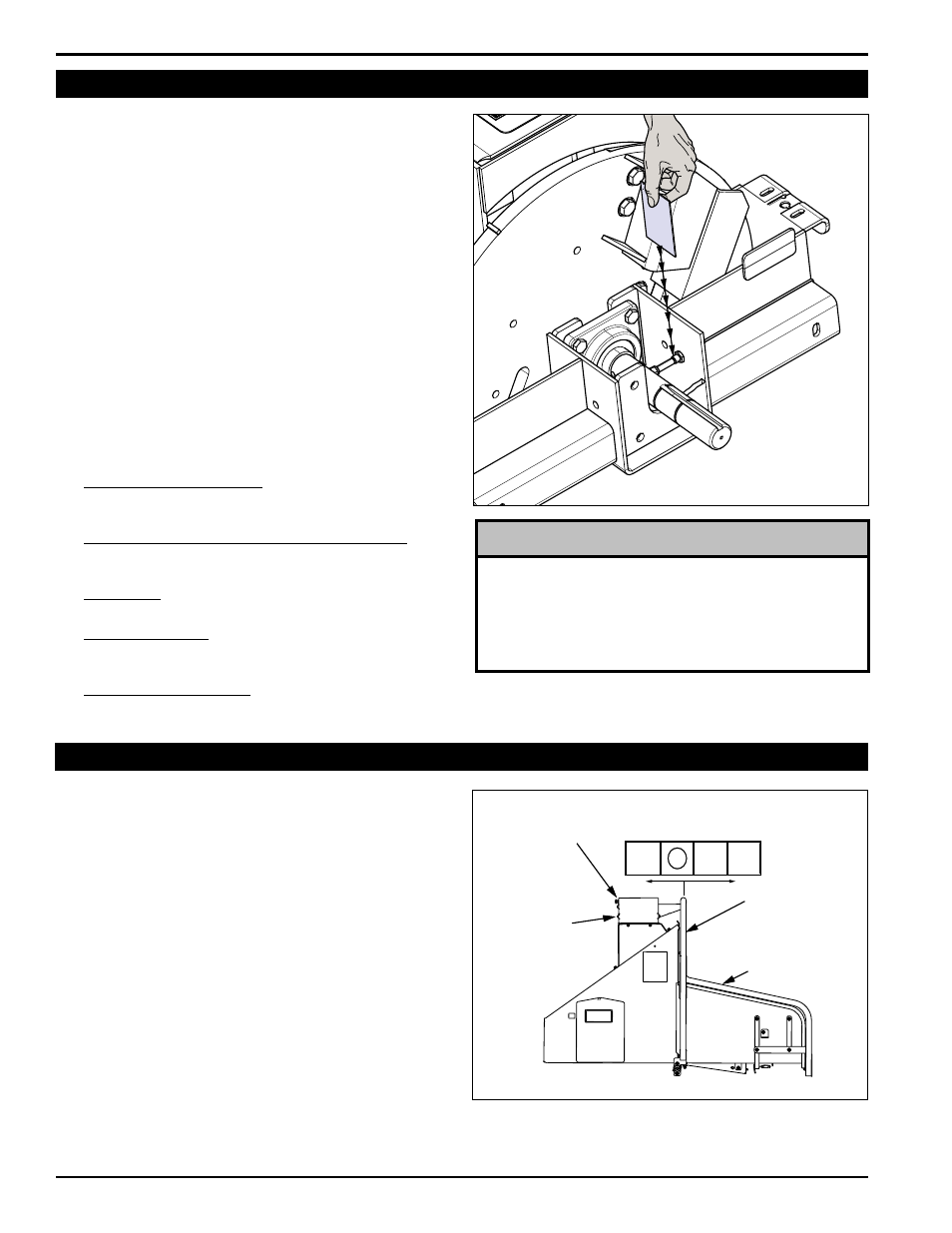

Echo Bear Cat CH6670H - Handbuch (Seite 18)

14 150 mm (6 Zoll) HÄCKSELMASCHINE
BEDIENUNG
4.6 EINZUGSREGLER DES HÄCKSLERS
HINWEIS
Der Sensor der Häckselplatte und die Sensoren der
Einzugswalzen-Bedienstange müssen auf den richtigen
Abstand eingestellt sein, um den Häcksler betreiben zu
können. Den Abstand auf 0,8 mm (1/32 Zoll) einstellen (die
Dicke einer Kreditkarte). Wenn der Abstand richtig eingestellt
ist, blinkt der Sensor bei jeder Drehung der Häckselplatte.
4.7 EINZUGSWALZEN-BEDIENSTANGE
R
RÜCKWÄRTS
R F
VORWÄRTS
STOPP
RÜCKWÄRTS
KONTROLLLEUCHTE
RÜCKSETZ-
/ÜBERSTEUERUNGSKNOPF
(SOFERN VERFÜGBAR)
EINZUGSWALZEN-
BEDIENSTANGE
SICHERHEITSSANGE
(SOFERN VERFÜGBAR)
Diese Maschine ist mit einem Plus 1 Controller ausgestattet. Der
Controller überwacht die Drehzahl der Häckselplatte und regelt
die Einzugswalze.
Wenn die Drehzahl der Häckselplatte zu niedrig ist, wird die
Einzugswalze automatisch gestoppt, damit die Häckselplatte
das Material bearbeiten kann.
Wenn die Drehzahl der Häckselplatte die Häckseldrehzahl
wieder erreicht, wird die Einzugswalze wieder automatisch
eingeschaltet.
Wiederholungsfunktion: Wenn die Einzugswalze blockiert,
bewegt der Controller die Einzugswalze kurzzeitig in
Rückwärtsrichtung, um die Blockierung zu entfernen. Der
Controller aktiviert dann die Einzugswalze, um erneut Material
zuzuführen.
Wenn dieser Zyklus anhält, sollten Sie das Material entfernen
oder neu positionieren.
Die Messer sollten regelmäßig geschärft werden, damit das
Material gleichmäßig eingeführt wird.
Die Kontrollleuchte des Controllers zeigt die folgenden
Blinkcodes an (siehe Abschnitt 6 bzgl. weiterer
Informationen):
Normale Betriebsdrehzahl:
• Eine kontinuierlich grün
leuchtende kontrollleuchte bedeutet, dass der Motor die
volle drehzahl erreicht hat.
Einzugswalzen-Bedienstange nicht auf STOP:
• Eine
blinkende rote Kontrollleuchte bedeutet, dass der Bediener
die Einzugswalze in STOP-Position bringen muss.
Servicecode
• : Eine blinkende gelbe Kontrollleuchte weist
darauf hin, dass die Messerschärfe geprüft werden muss.
drehzahl zu niedrig
• : Eine blinkende grüne Kontrollleuchte
bedeutet, dass der Bediener die Motordrehzahl erhöhen
muss, bevor mit dem Häckseln begonnen werden kann.
Sicherheitsstange aktiviert:
• Kontrollleuchte kontinuierlich rot
(nur europäische Modelle).
Die Einzugswalzen-Bedienstange wird verwendet, um die
Drehrichtung der Einzugswalze manuell zu ändern.
Bewegen Sie die Bedienstange auf VORWÄRTS (F), wenn Sie
dem Häcksler Material zuführen möchten. Die Kontrollleuchte
muss kontinuierlich grün aufleuchten.
Bewegen Sie die Bedienstange auf RÜCKWÄRTS (R), wenn der
Häcksler Material aus dem Zulaufschacht herausfördern soll.
Bewegen Sie die Bedienstange auf STOP, um die Drehbewegung
der Einzugswalze anzuhalten.
NUR EUROPÄISCHE MODELLE
Drücken Sie die Sicherheitsstange im Notfall, um die
Vorwärtsbewegung des Einzugs zu stoppen. Drücken Sie den
Rücksetz-/Übersteuerungsknopf, um die Vorwärtsbewegung
der Einzugswalze wieder aufzunehmen, nachdem Sie die
Sicherheitsstange in die normale Betriebsposition zurückgestellt
haben.
Nach Inbetriebnahme leuchtet die Kontrollleuchte kontinuierlich
rot. Drücken Sie den Rücksetz-/Übersteuerungsknopf, um das
System rückzusetzen.
Wenn das Sicherheitssystem fälschlicherweise ausgelöst
wird, kann der Rücksetzknopf 5 Sekunden lang gedrückt
werden, um das System zu übersteuern.
