16 150 mm (6 Zoll) HÄCKSELMASCHINE
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, KUPPELN SIE DIE HYDRAULIK
AUS UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

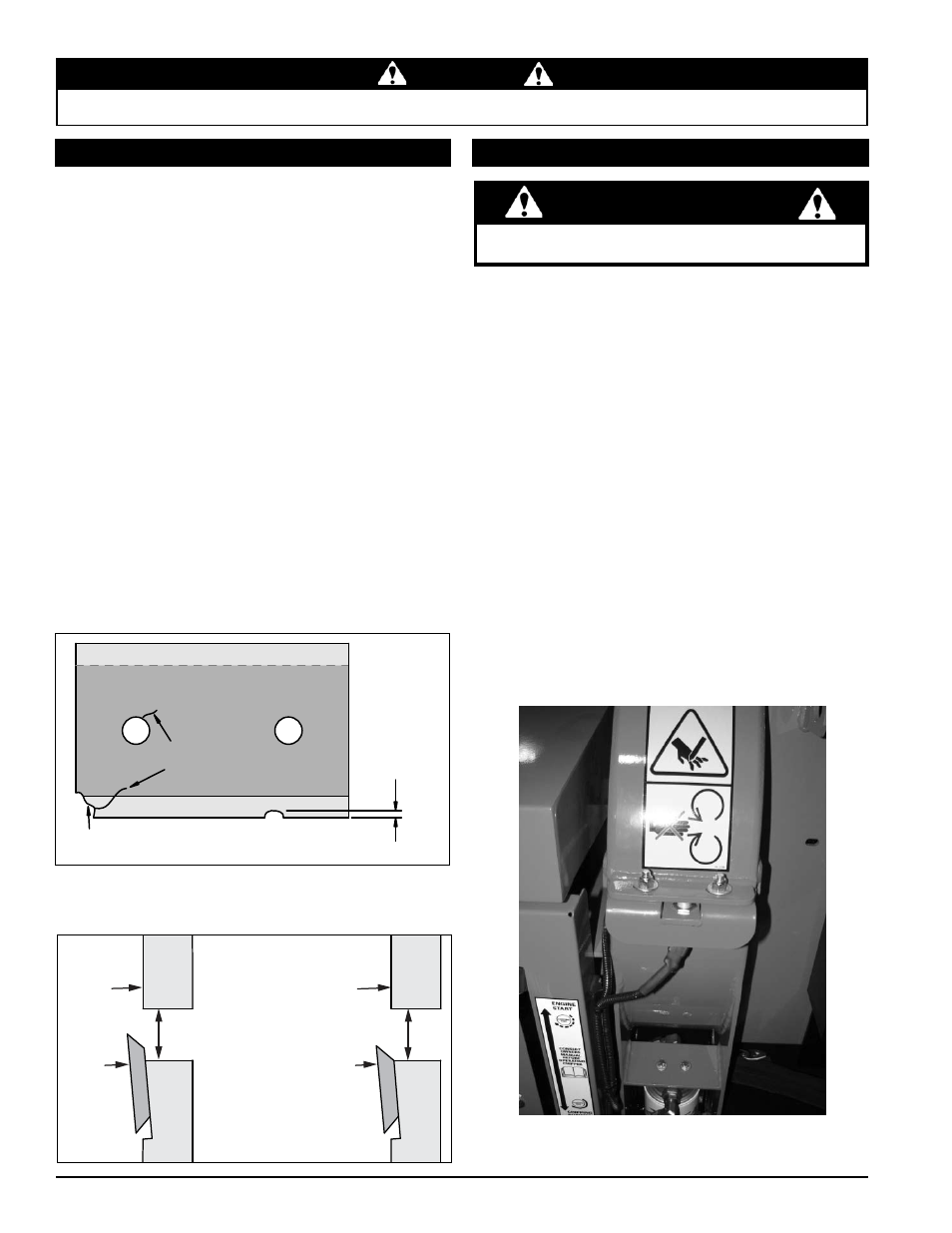

5.2 WARTUNG DER HÄCKSELMESSER
Befestigungsschrauben an der Hauptrahmen-
Zugangsabdeckung
Die Häckselmesser werden mit der Zeit stumpf, was das
Häckseln schwieriger macht und das Gerät zusätzlich
belastet. ÜBERPRÜFEN SIE DIE MESSERSCHÄRFE ALLE
5 BIS 15 BETRIEBSSTUNDEN UND SCHÄRFEN SIE DIE
MESSER, FALLS NOTWENDIG.
Die Kontrollleuchte blinkt alle 15 Betriebsstunden gelb, um den
Bediener darauf aufmerksam zu machen, die Häckselmesser
zu prüfen. Informationen zum Rücksetzen der Kontrollleuchte
sind in Abschnitt 6 zu finden.
Die Messer müssen unter folgenden Umständen geschärft
werden:
• Das Gerät vibriert heftig, wenn Material in den Häcksler
eingeführt wird.
• Zweige mit kleinem Durchmesser werden nicht von selbst
eingezogen.
• Das Häckselgut wird ungleichmäßig ausgeworfen oder
hat strähnige Enden, speziell beim Häckseln von grünen
Zweigen.
Bevor Sie die Messer schärfen, überprüfen Sie diese
auf dauerhafte Schäden. Ersetzen Sie die Messer unter
folgenden umständen:
• Risse, gebrochen Ecken oder Kerben, die größer als
3 mm (1/8 Zoll) sind (siehe unten).
EINKERBUNG
GRÖSSER
ALS 3 MM
(1/8 ZOLL)
RISS GRÖSSER
ALS 3 MM
(1/8 ZOLL)
GEBROCHENE
ECKE
NEUES
MESSER
HÄCKSEL-
SCHLITZ
HÄCKSEL-
SCHLITZ
HÄCKSEL-
PLATTE
HÄCKSEL-
PLATTE
MESSER IST
ZU KURZ, MUSS
AUSGETAUSCHT
WERDEN
WARNUNG
Häckselmesser sind scharf! Gehen Sie bei Arbeiten am
Gerät vorsichtig vor, um Verletzungen zu vermeiden.
5.3 AUSTAUSCHEN DER MESSER
Entfernen Sie die beiden 3/8" Befestigungsschrauben an 1.
der Zugangsabdeckung.
Öffnen Sie die Abdeckung, um Zugang zum Rotor 2.
zu erhalten. drehen Sie den Rotor so, dass die
Befestigungsschrauben des Häckselmessers zugänglich
sind.
Entfernen Sie die beiden Schrauben und Unterlegscheiben, 3.
mit denen das Messer an der Scheibe befestigt ist. die
Befestigungselemente können wiederverwendet werden.
Wiederholen Sie das Verfahren für das andere Messer.
Die Messer verfügen über je zwei Schneidkanten, 4.
wodurch sie vor einmal umgedreht werden können, bevor
sie geschliffen werden müssen.
Bringen Sie das neue oder geschärfte Messer am Rotor 5.
an und befestigen Sie das Messer mit Schrauben und
Unterlegscheiben. Ziehen Sie die Befestigungselemente
auf ein drehmoment von 162 Nm (120 ft-lbs.) an.
• Der Fuß der Schnittkante ist verschlissen oder wurde so
oft geschliffen, dass er nicht mehr über den Häckselschlitz
hinausragt (siehe unten).
