20

150 mm (6 Zoll) HÄCKSELMASCHINE

SERVICE UND WARTUNG

VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, KUPPELN SIE DIE HYDRAULIK

AUS UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.

WARNUNG

5.10 AUSTAUSCH DES ZAHNRIEMENS

Überprüfen Sie den Zustand des Zahnriemens jährlich oder

nach 25 Betriebsstunden, je nachdem, was zuerst eintritt.

Ersetzen Sie den Riemen, wenn er gerissen, verschlissen,

ausgefranst oder ausgedehnt ist. Ersetzen Sie den Riemen

nur mit einem Originalriemen vom gleichen Typ. Verwenden

Sie keine Einzelriemen.
So ersetzen Sie den Riemen:

CH611DH - 11,1 mm (7/16 Zoll)

Durchbiegung bei Anwendung von 9 kg (20 lb.)

Öffnen Sie die Motorhaube.

1.

Entfernen Sie die 1/2” Befestigungselemente des Losrads

2.

und bauen Sie das Losrad aus.
Heben Sie das Losrad von der Losrad-Schweißkonstruktion

3.

ab.
Nehmen Sie den Zahnriemen von den Riemenscheiben

4.

ab und entsorgen Sie den Riemen.
Überprüfen Sie die Riemenscheiben auf Verschleiß.

5.

Ersetzen Sie die Riemenscheiben, wenn sie gerissen oder

so verschlissen sind, dass der Riemenkontaktbereich nicht

mehr glatt und eben ist.
Ziehen Sie einen neuen Riemen auf die Riemenscheiben

6.

auf und bringen Sie das untere Losrad an.
Bringen Sie das Losrad mit den 1/2” Befestigungselementen

7.

an der Losrad-Schweißkonstruktion an. Ziehen Sie die

Schraube auf das ordnungsgemäße Drehmoment an.
Legen Sie ein Lineal an die Stirnfläche beider

8.

Riemenscheiben an, um die korrekte Ausrichtung

zu überprüfen. Stellen Sie nach Bedarf die untere

Riemenscheibe (Motor) ein, um die Ausrichtung zu

korrigieren.
Überprüfen Sie die Riemenspannung und stellen Sie die

9.

Spannung nach Bedarf ein. Der Riemen muss sich in der

Mitte11,1 mm (7/16 Zoll) mit 9 kg (20 lb) angewendet wird

(siehe Abbildung unten) und stellen Sie die Spannung

nach Bedarf ein.
Schließen Sie die Motorhaube.

10.

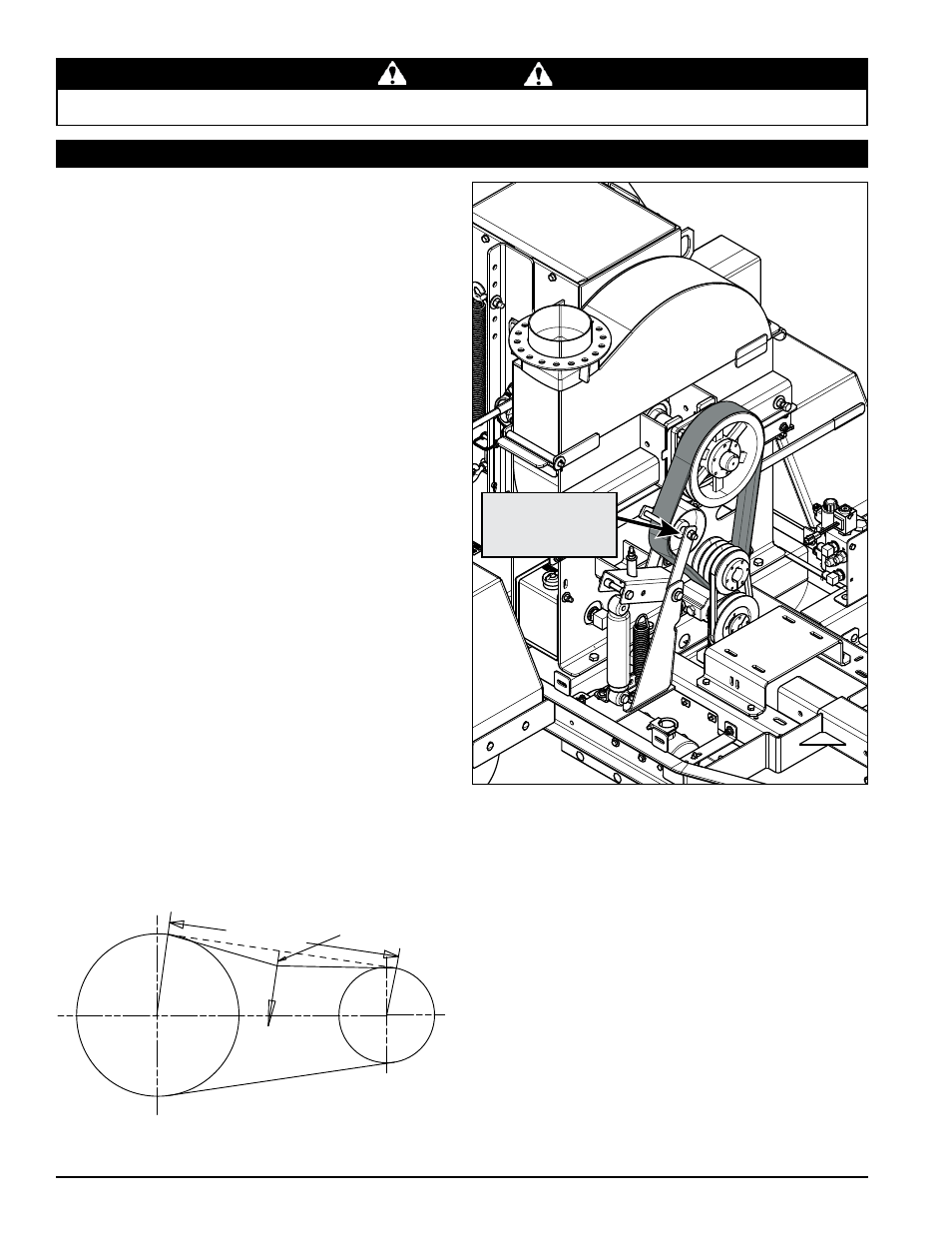

LOSRAD-

BEFESTIGUNG-

SELEMENTE

Schraube des Losrads entfernen und Losrad ausbauen

SPANNLÄNGE

11,1 MM (7/16 ZOLL)

DURCHBIEGUNG

89 N (20 LB.)

KRAFT
