21 150 mm (6 Zoll) HÄCKSELMASCHINE
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, KUPPELN SIE DIE HYDRAULIK
AUS UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.11 AUSTAUSCH DES HYDRAULIK-ANTRIEBSRIEMENS
Entfernen Sie den Riemen gemäß den Anweisungen in 1.
Abschnitt 5.10.
Lösen Sie die beiden Schrauben unter der Pumpe. Der
2.
Zugang erfolgt von der Unterseite des Häckslers (siehe
Abbildung unten).
Schieben Sie die Pumpe nach oben, entfernen Sie
3.
den gelösten Hydraulikriemen und entsorgen Sie den
Riemen.
Ziehen Sie den neuen Hydraulikriemen auf.
4.
Befestigen Sie den Riemen gemäß der Anweisungen in 5.
Abschnitt 5.10.
Ziehen Sie die Muttern an der Einstellschraube an, um die
6.
Befestigungshalterung der Pumpe zu verstellen. Fixieren
Sie die Einstellung, wenn sich der Riemen in der Mitte
11,1 mm (7/16 Zoll) mit 9 kg (20 lb) angewendet wird
(siehe Abbildung unten).
Ziehen Sie die Schrauben an der Befestigungshalterung
7.
der Pumpe auf das ordnungsgemäße Drehmoment an.

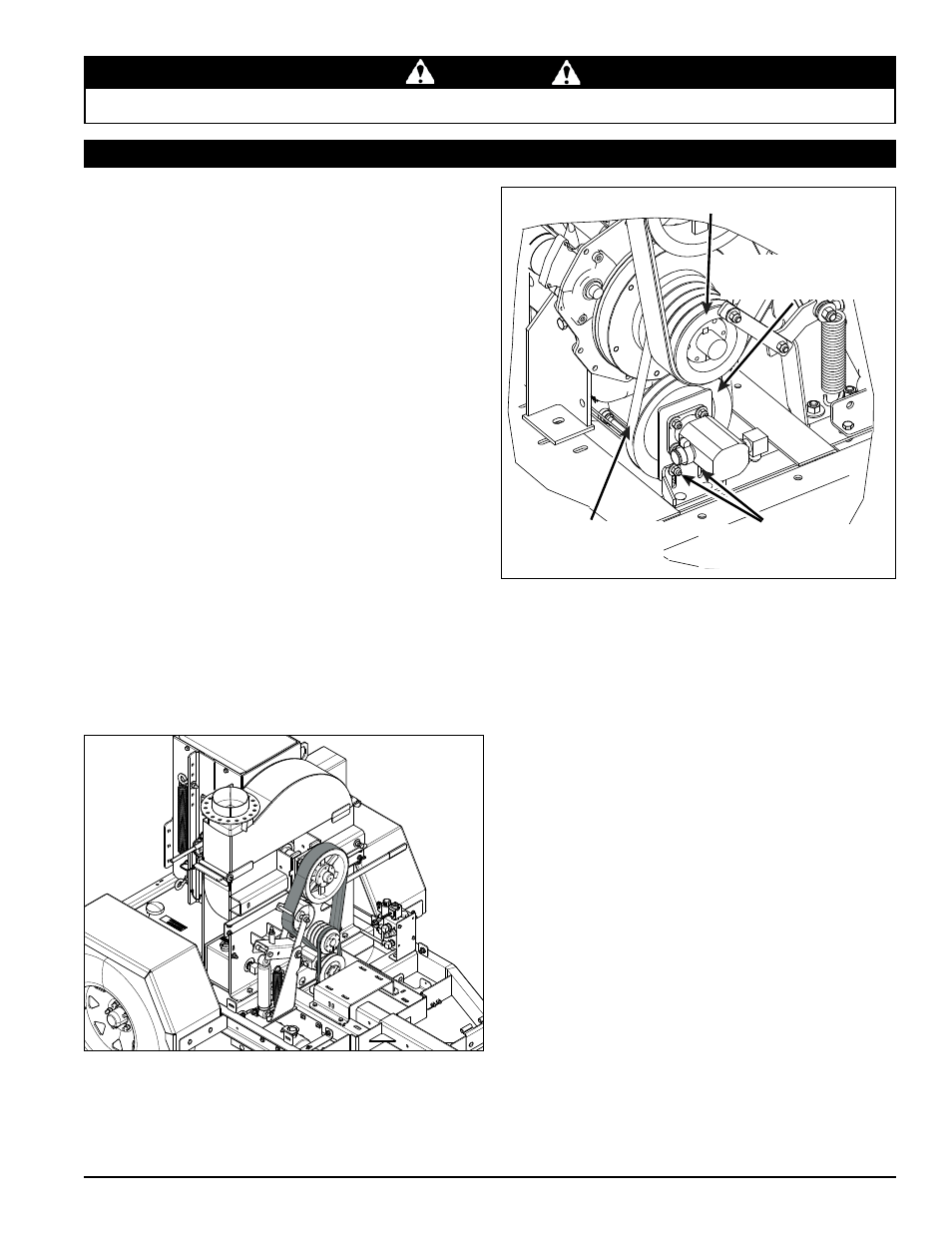

LOSRAD
HYDRAULIKRIEMEN-
RIEMENSCHEIBE
HYDRAULIK-
ANTRIEBSRIEMEN
DIESE ZWEI
SCHRAUBEN LÖSEN
Hydraulikriemen nach Bedarf austauschen
Der Zustand des Riemens des Hydraulikantriebs sollte
jährlich oder alle 25 Betriebsstunden überprüft werden.
Ersetzen Sie den Riemen, wenn er gerissen, verschlissen,
ausgefranst oder ausgedehnt ist.
So ersetzen Sie den Riemen:
Anleitung zur Verlegung der Riemen
