6 125 mm (5 Zoll) HÄCKSELMASCHINE
MONTAGE
2.2 ANBRINGEN DES AUSWURFROHRS

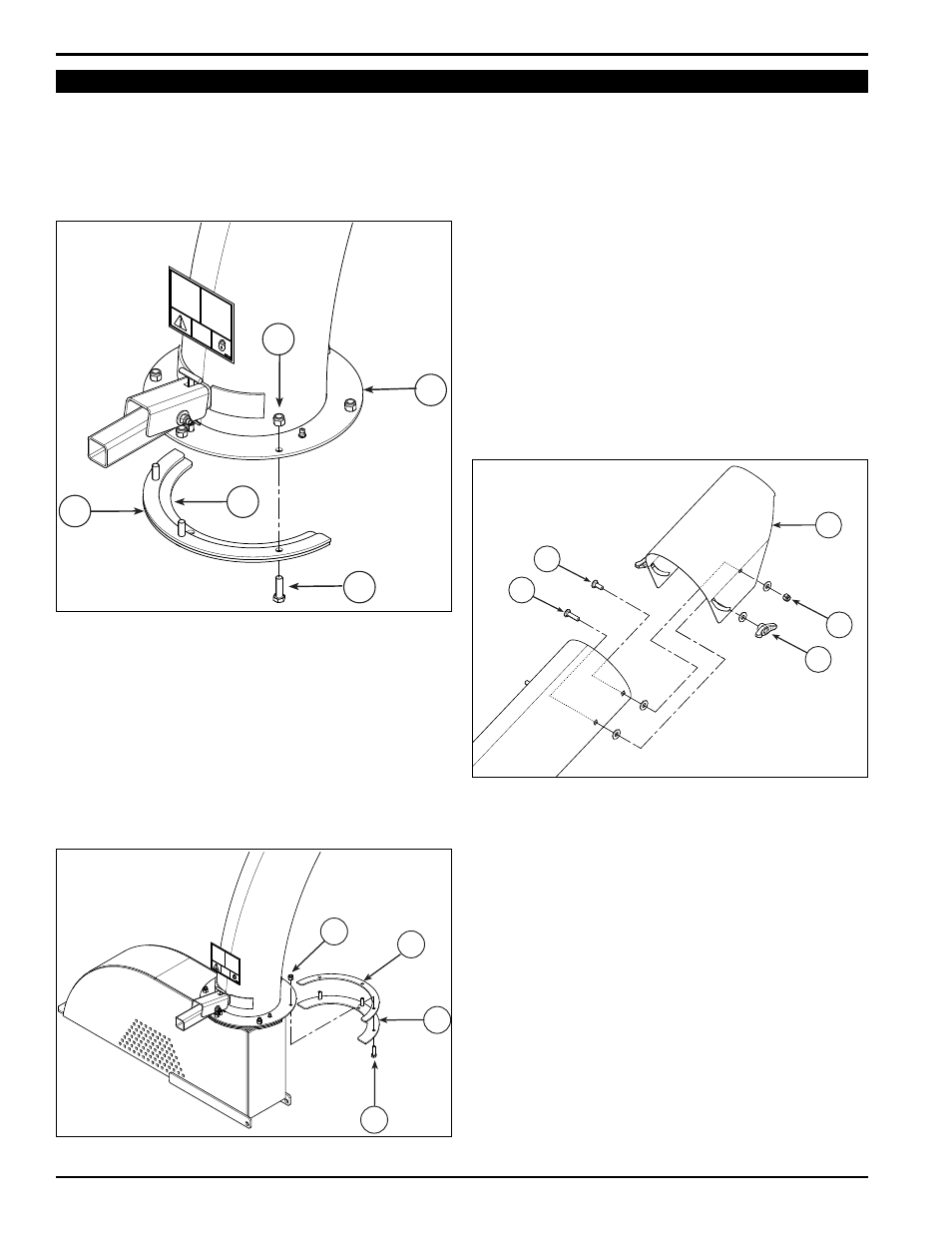

Abbildung 2.3, Anbringen des Auswurfrohrs
Abbildung 2.4, Anbringen des Auswurfrohrs
Abbildung 2.5, Anbringen des Auswurfrohr-Ablenkbleches
1. Bringen Sie einen Klemmring (1) und einen
Distanzring (2) mit drei 3/8 x 1 1/4” Schrauben (4) und
Sechskantmuttern mit Klemmteil (5) am Sockel (3)
des Auswurfrohrs an. Ziehen Sie die Teile fest, bis ein
Abstand von 1,6 mm (1/16”) gegeben ist, um den Anbau
am Flansch zu erleichtern. Siehe Abbildung 2.3.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
2. S c h i e b e n S i e d a s A u s w u r f r o h r a u f d e n
Befestigungsflansch am Rahmen des Häckslers. Die
Befestigungsklammer (1) muss unterhalb der Lippe
des Flansches positioniert werden. Ziehen Sie die
Schrauben und Muttern an.
3. Installieren Sie die andere Hälfte des Distanzrings (2)
und des Klemmrings (1) mit 3/8 x 1-1/4” Schrauben
(4) und Sechskantmuttern mit Klemmteil (5) am
Auswurfrohr.
4. Schmieren Sie den Auswurf durch den Schmiernippel
an der Unterseite des Auswurfs mit Schmierfett. Drehen
Sie den Auswurf und tragen Sie weiter Schmiermittel
auf, bis sich der Auswurf leicht dreht.
5. Drehen Sie das Rohr einmal um 360 Grad und
befestigen Sie es mit dem Verriegelungsstift, um
sicherzugehen, dass es korrekt angebracht ist.
6. Bringen Sie die Ablenkkappe (6) am Auswurfrohr an.
Verbinden Sie die Ablenkkappe mit zwei 5/16 x 1 1/4”
Schrauben (7) durch die untere Bohrung im Auswurfrohr.
Führen sie diese Schrauben durch die Innenseite des
Rohrs, die Unterlegscheibe, die Ablenkkappe, die
Unterlegscheibe und dann den Knopf (8).
7. Bringen Sie zum Abschluss die Ablenkkappe mit zwei
5/16 x 1” Schrauben (9) durch die Endbohrung im
Auswurfrohr am Rohr an und befestigen Sie die Kappe
mit 5/16” Unterlegscheiben und Sechskantmuttern mit
Klemmteil (10).
