16 125 mm (5 Zoll) HÄCKSELMASCHINE
SERVICE UND WARTUNG
1. Entfernen Sie die 3/8" Befestigungsschraube, mit der die
Zugangsabdeckung am Hauptrahmen befestigt ist. Drehen
Sie Zugangsabdeckung um, um Zugang zum Rotor zu
erhalten.
2. Nehmen Sie den großen Riemenschutz ab.
3. Bauen Sie das Losrad aus und nehmen Sie den
Zahnriemen von den Riemenscheiben ab.
4. Entfernen Sie die Buchse und Riemenscheibe mithilfe der
Abdrückschrauben an der Buchse von der Rotorwelle.
5. Entfernen Sie die beiden 1/2" Schrauben an jedem
Rotorlager.
6. Klopfen Sie den 1/4" Spannstift am vorderen Lager aus
der Rotorwelle heraus.
7. Heben Sie die komplette Rotoreinheit mit einem
Deckenhebezug oder einer anderen Hebevorrichtung aus
dem Rahmen. Die komplette Rotoreinheit wiegt 63,5 kg
(140 lbs.).
8. Entfernen Sie nach dem Ausbau der Rotoreinheit aus dem
Rahmen beide Lager mit einem Abzieher und bringen Sie
neue Lager auf der Rotorwelle an.
9. Ersetzen Sie den Spannstift durch einen neuen 1/2" x 2"
Stift (Teilenummer 15137).
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND
STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.11 AUSBAU DES ROTORS
10. Heben Sie die komplette Rotoreinheit mit einem
Deckenhebezug oder einer anderen Hebevorrichtung in
den Rahmen des Häckslers.
11. Schieben Sie den Rotor zurück, bis der vordere Spannstift
fest am vorderen Lager anliegt.
12. Fixieren Sie das vordere Lager und bringen Sie die 1/2"
Schrauben an jedem Lager an, um die Lager am Rahmen
zu befestigen. Ziehen Sie die Schrauben dann auf 101
Nm (75 ft-lbs.) fest.
13. Überprüfen Sie die Gegenmesser und justieren Sie die
Messer nach Bedarf. Fixieren Sie das hintere Lager.
14. Schieben Sie die Buchse mit dem Flansch gegen das
Lager auf die Welle und fixieren Sie die Buchse an der
Welle.
15. Bringen Sie die große Riemenscheibe an der Buchse
an.
16. Ziehen Sie den Zahnriemen wieder auf die Riemenscheiben
auf und senken Sie das Losrad ab. Überprüfen Sie die
Ausrichtung der Riemenscheiben und stellen Sie die
Riemenscheiben nach Bedarf ein.
17. Schließen Sie die Zugangsabdeckung und befestigen Sie
diese mit den Schrauben.
18. Bringen Sie den Riemenschutz wieder an und nehmen
Sie den Betrieb wieder auf.
5.10 SCHMIERUNG DER ZAPFWELLE
1. Schmieren Sie die Kreuzzapfen der Zapfwelle alle 8
Betriebsstunden. Stellen Sie sicher, dass das Schmierfett
in alle vier Lager gelangt.
2. Schmieren Sie die Innenrohre der Zapfwelle alle 8
Betriebsstunden. Die Teleskopteile müssen geschmiert
werden, um die ordnungsgemäße Funktion zu
gewährleisten. Teleskopteile ohne Schmiernippel sollten
auseinandergezogen werden, um das Schmiermittel mit
einer Bürste aufzutragen.
3. Schmieren Sie das Haltelager der Zapfwellenabdeckung
alle 8 Betriebsstunden. Die in der Nähe jedes
Abdeckungslagers an der Abdeckung angegossenen
Nippel dienen als Schmiernippel und sollten alle 8
Betriebsstunden geschmiert werden.

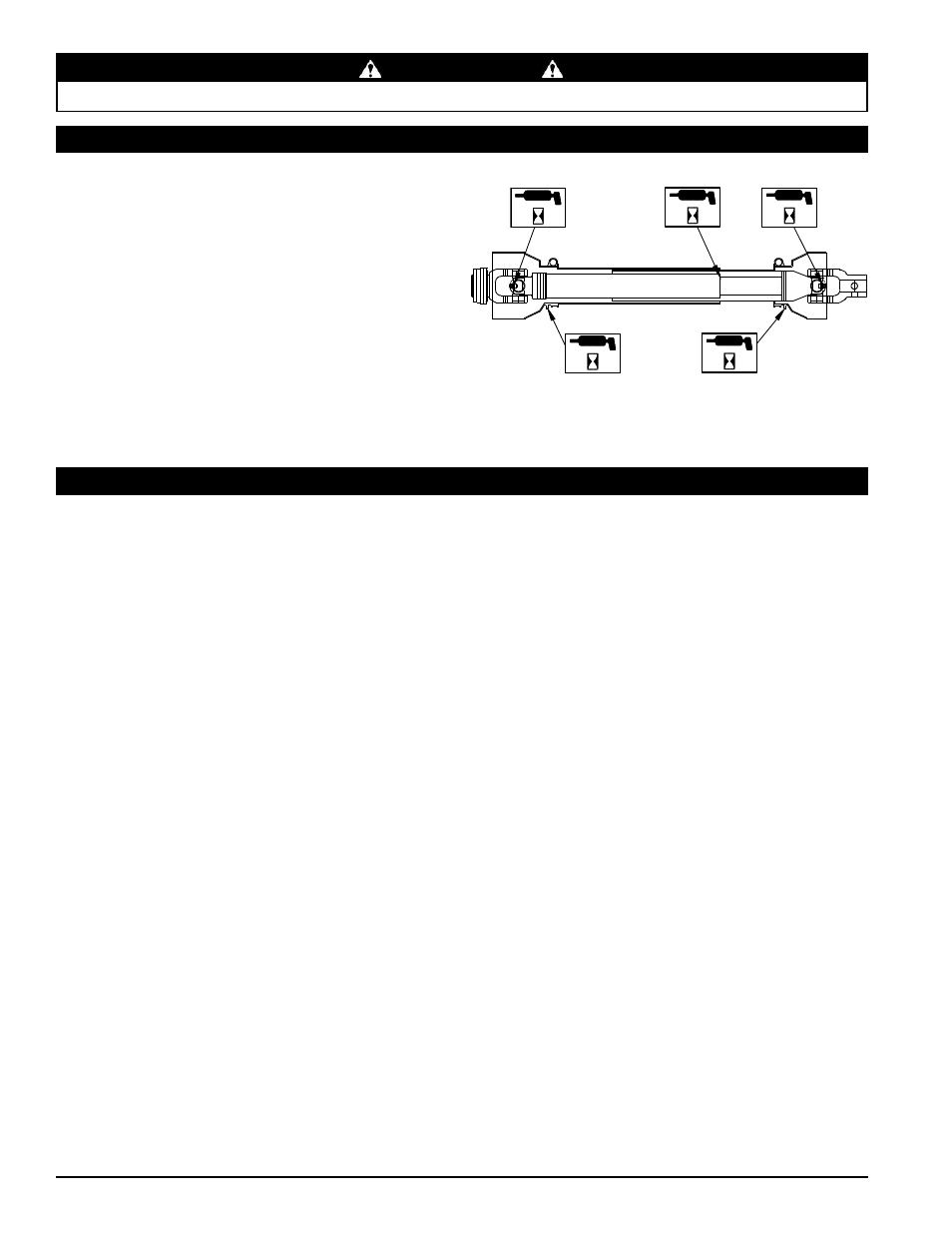

8 h 8 h 8 h
8 h 8 h
