Echo Bear Cat CH5540H* - Handbuch (Seite 9)

5 125 mm (5 Zoll) HÄCKSELMASCHINE
Abschnitt
2
MONTAGE
1. Befestigen Sie den Zulaufschacht mit sechs (6) 3/8 x
1-1/4" Schlossschrauben, 3/8" Unterlegscheiben und
3/8" Sechskantmuttern mit Klemmteil am Gehäuse des
Häckslers (siehe Abbildung 2.1).
2. Befestigen Sie die Zulaufschacht-Stützhalterung mit einer
(1) 3/8 x 2-3/4" Schraube, einer 3/8" Unterlegscheibe
und einer 3/8" Sechskantmutter mit Klemmteil an den
Ständerbeinen des Häckslers (siehe Abbildung Fig. 2.1).
3. Befestigen Sie das andere Ende der Zulaufschacht-
Stützhalterung, indem Sie zunächst die mittlere
Schraube entfernen, mit der der Zulaufschacht am
Scharnier angebracht ist (siehe Ausschnitt in Abbildung
2.1). Positionieren Sie die Stützhalterung zwischen
Unterlegscheibe und Scharnier, und ziehen Sie die
Schraube und Mutter dann wieder fest.
2.1 ANBRINGEN VON ZULAUFSCHACHT
UND STÜTZHALTERUNG
ZULAUF-
SCHACHT
STÜTZ-
HALTERUNG
ZULAUFSCHACHT-
VERLÄNGERUNG
ZULAUFSCHACHT
ZULAUFSCHACHT-
STÜTZHALTERUNG

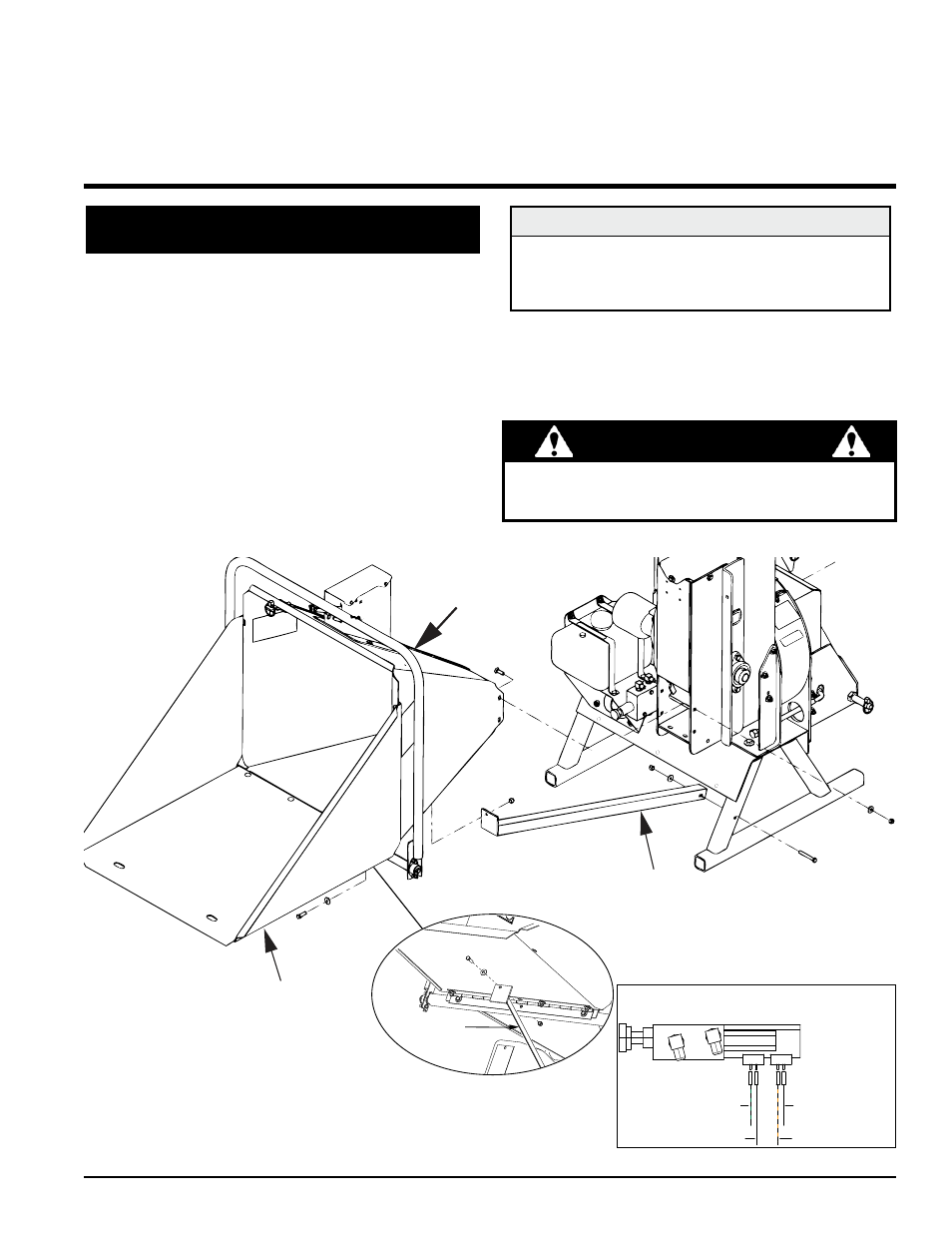

Abbildung 2.1, Anbringen von Zulaufschacht und Stützhalterung
Abbildung 2.2
WARNUNG
Sollten Schrauben oder Muttern in das Gerät fallen,
stellen Sie sicher, dass diese vor dem Anlassen des
Geräts entfernt werden.
HINWEIS
Wenn die Vorwärts- und Rückwärtspositionen der
Einzugswalze nach dem Einschalten des Geräts
vertauscht sind, haben Sie die Steckverbinder ggf. falsch
angeschlossen.
4. Verbinden Sie die vier Drähte aus dem Füllschacht mit
den Anschlüssen auf das hydraulische Steuerventil wie
in Abbildung 2.2 dargestellt ist. Die zusätzlichen Draht mit
einem Ring terminalen Ende ist nur, wenn das Hinzufügen
eines Lofa auto-Feed-Controller-Option verwendet.
SCHWARZ ORANGE/SCHWARZ
SCHWARZ GRÜN/SCHWARZ
12646 VENTIL,
HYDRAULISCHE STEUERUNG
