125 mm (5 Zoll) HÄCKSELMASCHINE
SERVICE UND WARTUNG
Chipping blades are sharp! Use caution when working on
machine to avoid injury.

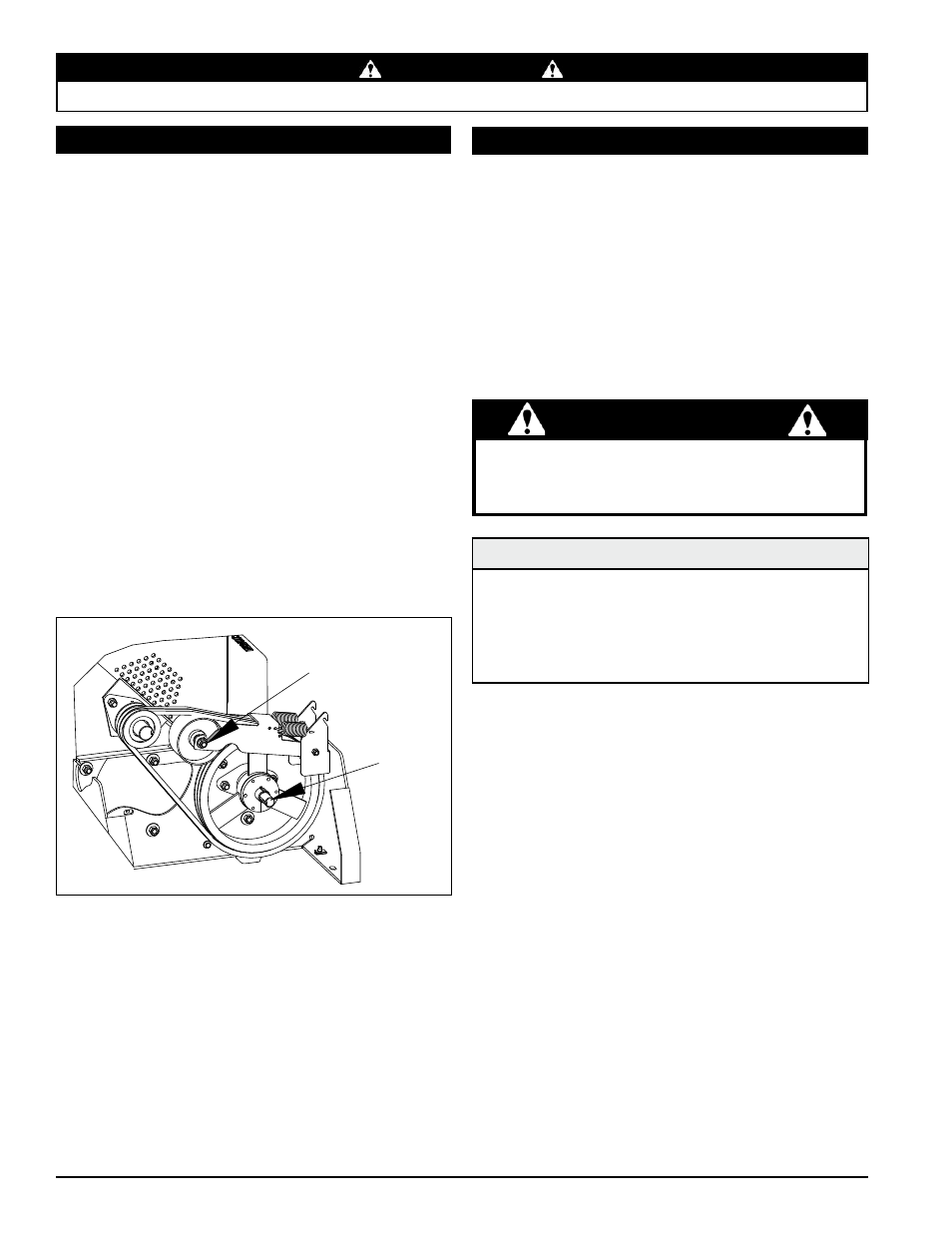

Abbildung 5.5 Riemen und Riemenscheiben mit entferntem
Riemenschutz
LOSRAD
ZWISCHEN-
WELLE
Schmieren Sie das Gerät regelmäßig mit einem
Schmiermittel auf Lithiumbasis. Ungünstige bzw. extreme
Arbeitsbedingungen erfordern häufigeres Schmieren.
Schmieren Sie die folgenden Stellen nach 50 Betriebsstunden:
1. Zwei Schmiernippel an der Zwischenwelle
(Riemenabdeckung entfernen).
2. Z w e i S c h m i e r n i p p e l a n d e r R o t o r w e l l e
(Riemenabdeckung entfernen).
3. Zwei Schmiernippel an der Einzugswalzenwelle.
4. Ein Schmiernippel am Auswurfrohr.
5.9 SCHMIERUNG
Überprüfen Sie den Zustand des Zahnriemens jährlich oder
nach 25 Betriebsstunden, je nachdem, was zuerst eintritt.
Ersetzen Sie den Riemen, wenn er gerissen, verschlissen,
ausgefranst oder ausgedehnt ist.
So ersetzen Sie den Riemen:
1. Entfernen Sie die fünf (5) 5/16" Schrauben und
Unterlegscheiben des großen Riemenschutzes und
nehmen Sie den Riemenschutz ab.
2. Entfernen Sie die 4" Schraube in der Mitte des Losrads
und bauen Sie das Losrad aus (siehe Abbildung 5.5).
3. Nehmen Sie den Zahnriemen von den Riemenscheiben
ab.
4. Ziehen Sie den neuen Riemen auf die Riemenscheiben
auf.
5. Bauen Sie das Losrad wieder in der richtigen Position
ein und bringen Sie die Schraube an.
6. Bringen Sie den Riemenschutz wieder an.
5.8 AUSTAUSCH DES ZAHNRIEMENS
Polyharnstoff und Schmierfett auf Lithiumbasis sind nicht
kompatibel. Das Mischen der beiden Schmierfettsorten
kann zu vorzeitigen Ausfällen führen.
WICHTIG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND
STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
HINWEIS
Schmieren Sie die Lager nicht übermäßig. Zu viel
Schmiermittel kann zu Überhitzung und/oder zum
Abheben der Dichtungen führen. Pressen Sie das
Schmierfett langsam und unter leichtem Druck ein.
Falls möglich, drehen Sie die Lager während des
Schmiervorgangs leicht.
