Echo Bear Cat CH5540H* - Handbuch (Seite 17)

13 125 mm (5 Zoll) HÄCKSELMASCHINE
SERVICE UND WARTUNG

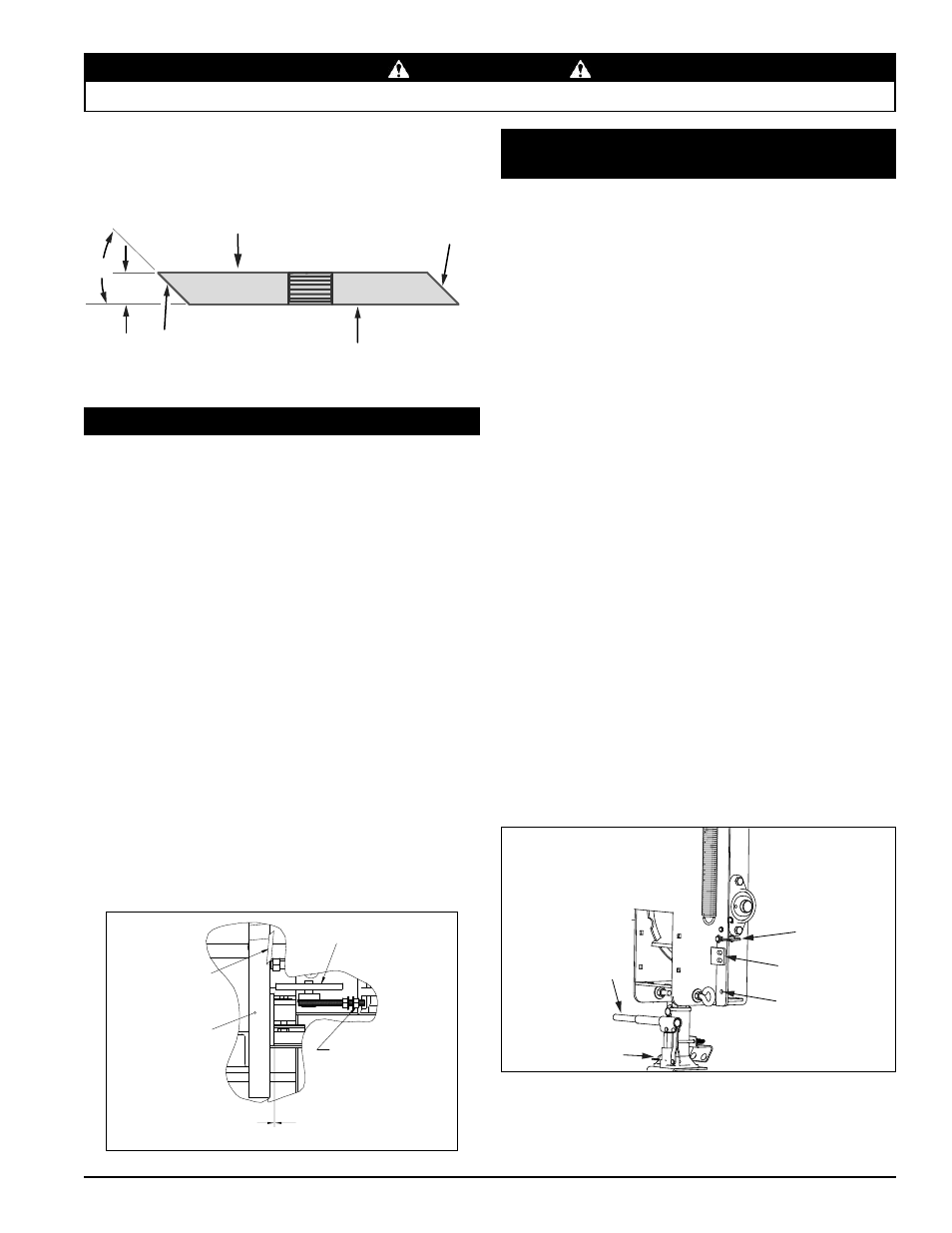

Abbildung 5.2 Schleifen der Häckselmesser
45°
.25
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
Die Häckselmesser sollten einen Abstand von 1,6 bis
3,2 mm (1/16 bis 1/8 Zoll) zum Gegenmesser aufweisen.
Der Abstand sollte nach 8 Betriebsstunden überprüft und,
falls notwendig, justiert werden. Das Gegenmesser des
Häckslers ist reversibel. Alle vier Seiten des Gegenmessers
können zum Häckseln verwendet werden.
So justieren Sie das Gegenmesser:
1. Öffnen Sie die Zugangsabdeckung, um Zugang zum Rotor
zu erhalten. Lösen Sie die beiden 1/2 Zoll Schrauben, mit
denen das Gegenmesser am Rahmen befestigt ist.
2. Messen Sie den Abstand zwischen Häcksel- und
Gegenmesser von der Innenseite des Gehäuses aus.
Der Abstand sollte 1,5 mm bis 3 mm (1/16 Zoll bis
1/8 Zoll) betragen.
3. Verstellen Sie das Gegenmesser nach innen oder außen
auf den gewünschten Abstand. Verwenden Sie die
Muttern an der Einstellschraube (siehe Abbildung 5.3).
4. Ziehen Sie die Schrauben des Gegenmessers auf 101 Nm
(75 ft-lbs.) fest und fahren Sie mit dem Betrieb fort.
Wenn die häckselnde Kante eines Gegenmessers
beschädigt oder ungleichmäßig abgenutzt ist, entfernen Sie
die beiden Befestigungsschrauben des Gegenmessers und
verwenden Sie eine der anderen drei Kanten. Stellen Sie das
Gegenmesser dann wieder auf den richtigen Abstand ein.
Abbildung 5.3 Abstand zwischen Häcksel- und Gegenmesser
ROTOR
HÄCKSELMESSER
EINSTELLUNG DER
GEGENMESSER
GEGENMESSER
1,6 mm - 3,2 mm
(1/16" - 1/8")
5.6 EINSTELLEN DER MESSERABSTÄNDE
5.7 FREIRÄUMEN EINES VERSTOPFTEN
ROTORS
Abbildung 5.4 Einzugswalzen-Hebevorrichtung und
Verriegelungsstift
SPERRVENTIL
EINZUGSWALZEN-
HEBEVORRICHTUNG
VERRIEGELUNGSSTIFT IN
DER AUFBEWAHRUNGS-
POSITION
STÜTZ-
HALTERUNG
VERRIEGELUNGS-
POSITION
Wenn das eingeführte Material zu lang ist oder zu viel Material
auf einmal eingeführt wird, kann der Häcksler verstopfen. So
beseitigen Sie eine Verstopfung:
1. Warten Sie, bis das Gerät komplett zum Stillstand
gekommen ist.
2. Entfernen Sie die zwei 3/8" Befestigungsschrauben, mit
denen die Abdeckung am Rahmen des Häckslers befestigt
ist, und heben Sie die Abdeckung hoch.
3. Entnehmen Sie den Verriegelungsstift aus der
Aufbewahrungsposition (siehe unten).
4. Drehen Sie das Sperrventil im Uhrzeigersinn, um die
Hubpumpe zu aktivieren.
5. Betätigen Sie den Griff, um die Einzugswalze anzuheben,
bis der Verriegelungsstift mit einer der Bohrungen der
Haltervorrichtungen ausgerichtet ist.
6. Sichern Sie die Position, indem sie den Verriegelungsstift
durch die Haltevorrichtung und die vorgesehene Öffnung
für den Verriegelungsstift schieben.
7. Fegen Sie den Unrat von der Platte des Häckslers. Drehen
sie die Platte per Hand, um sicherzustellen, dass diese frei
rotieren kann. Seien Sie beim Fegen des Unrats vorsichtig,
um sich nicht an den Häckselmessern zu verletzen.
8. Entfernen Sie den Verriegelungsstift und stecken sie ihn in
die vorgesehene Aufbewahrungsposition zurück. SOLLTE
DER VERRIEGELUNGSSTIFT WOANDERS ALS IN DER
VORGESEHENEN HALTERUNG SEIN, KANN DIES ZU
STÖRUNGEN MIT DER EINZUGSWALZE FÜHREN.
9. Drehen Sie das Sperrventil gegen den Uhrzeigersinn,
um die Pumpe zu deaktivieren und die Hebevorrichtung
abzusenken.
10. Schließen Sie die Abdeckung und befestigen Sie diese
mit den Schrauben.
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND
STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
7. Bei Messern, die häufig geschliffen wurden, sollten Sie
darauf achten, dass die geschliffene Oberfläche über die
Öffnung des Häckselschlitzes hinausragt. Sollte dies nicht
der Fall sein, müssen die Messer ausgewechselt werden.
