300 mm (12 Zoll) HÄCKSELMASCHINE 9
DEUTSCH
Abschnitt
FUNKTIONEN UND
BEDIENELEMENTE
3
Das Verständnis der Funktion des Geräts wird Ihnen helfen, beste Ergebnisse bei der Bedienung des Geräts zu erzielen.
Die folgenden Beschreibungen definieren die Eigenschaften und Bedienelemente Ihres Geräts.
4
7 6
3
5
2
1

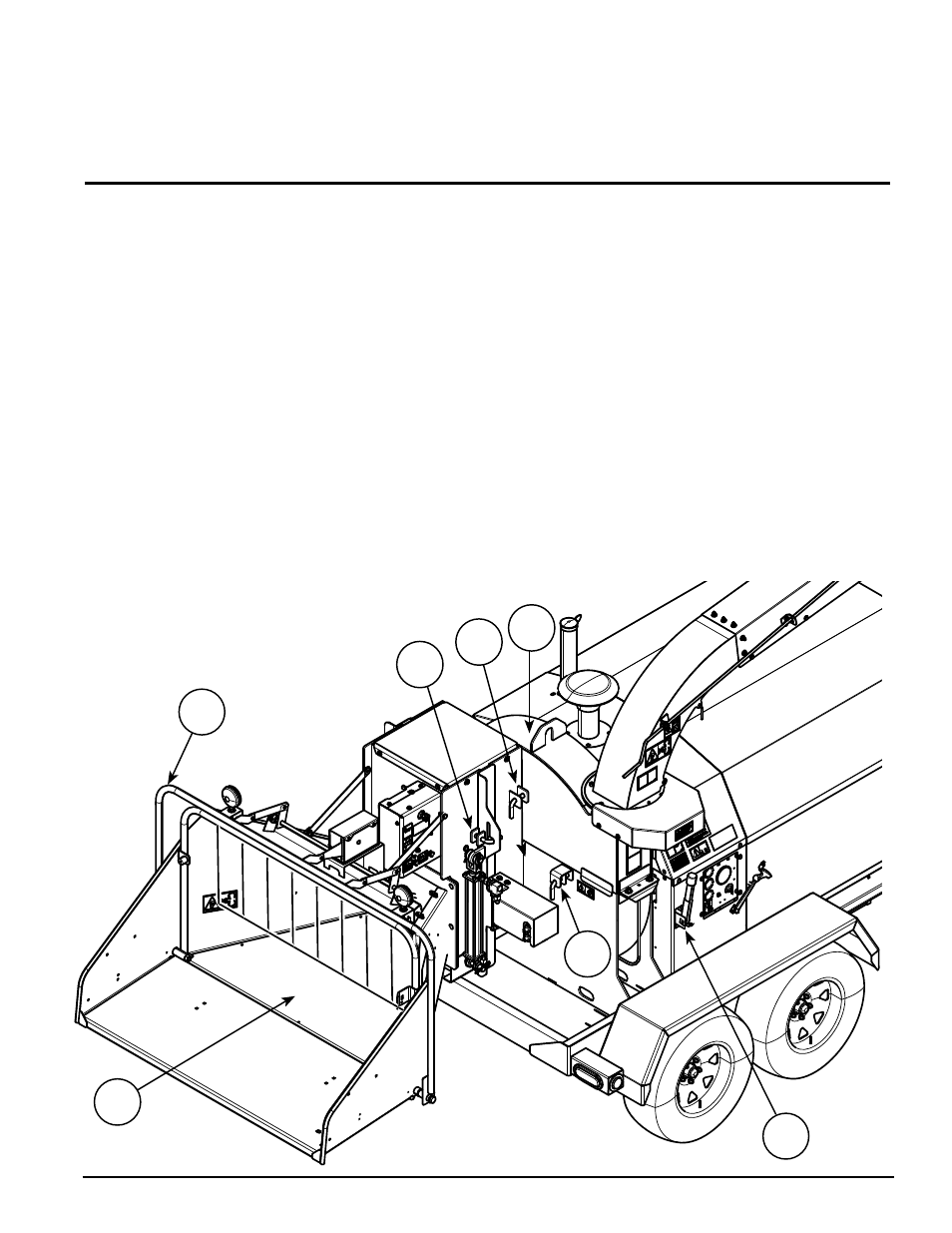

4. EINZUGSWALZEN-BEDIENSTANGE
Die Bedienstange zum Einkuppeln der Einzugswalze betätigen.
Zyklus (von vorn nach hinten): RÜCKWÄRTS (R), VORWÄRTS
(F), STOPP, RÜCKWÄRTS (R) (siehe Abschnitt 4.6).
3. KUPPLUNGSGRIFF
Beim Starten des Motors muss der Kupplungsgriff in der
ausgekuppelten Stellung (UNTEN) positioniert sein. Zum
Einschalten des Rotors den Kupplungsgriff nach OBEN ziehen.
Zum Ausschalten des Rotors den Kupplungsgriff nach UNTEN
schieben.
7. MESSERABDECKUNGS-VERRIEGELUNGSSTIFT
Zum Fixieren der Messerabdeckung in einer angehobenen
Position. Zum Anheben der Abdeckung die unter der Motorhaube
angebrachte Hubvorrichtung verwenden (siehe Abschnitt 4.9).
5. EINZUGSWALZEN-VERRIEGELUNGSSTIFT
Zum Fixieren der Einzugswalze in der angehobenen Position
(siehe Abschnitt 4.7).
6. MESSERABDECKUNG
Die Abdeckung öffnen, um Zugang zu Häckselmessern und
Rotor zu erhalten. Zum Öffnen der Messerabdeckung siehe
Abschnitt 4.9.
2. HÄCKSELPLATTEN-VERRIEGELUNGSSTIFT
Zum Fixieren der Häckselplatte vor der Durchführung von
Wartungsarbeiten an der Platte.
1. HÄCKSLERSCHACHT
In den Häckslerschacht Material mit maximal 300 mm (12 Zoll)
Durchmesser einführen.
