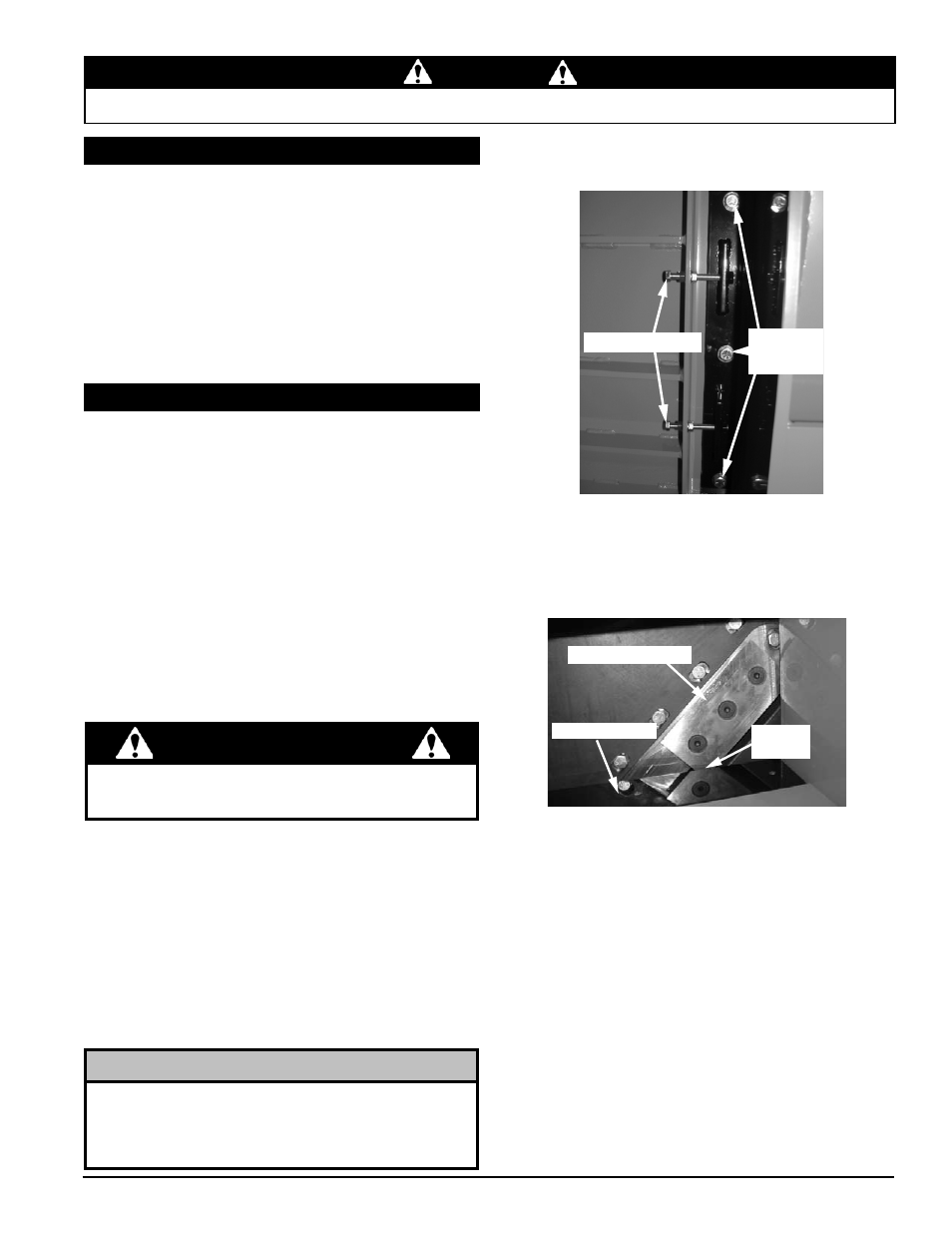

300 mm (12 Zoll) HÄCKSELMASCHINE 19
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Starten Sie den Motor der Häckselmaschine und bringen Sie 1.
den Kupplungsgriff in die AUSGEKUPPELTE Position. Heben
Sie die Einzugswalze an und sichern Sie die Walze mit dem
Verriegelungsstift (siehe Abschnitt 4.7).
Wenn die Kante des Gegenmessers beschädigt oder
ungleichmäßig abgenutzt ist, bauen Sie das Gegenmesser
aus und verwenden Sie eine der anderen drei Kanten. Wenn
alle Kanten beschädigt oder ungleichmäßig abgenutzt sind,
tauschen Sie das Gegenmesser aus.
HINWEIS
5.6 EINSTELLEN DER MESSERABSTÄNDE
Stellen Sie sicher, dass die Einzugswalze angehoben und
gesichert ist, bevor Sie am Zulaufschacht arbeiten. Missachtung
kann zu schweren oder tödlichen Verletzungen führen.
GEFAHR
Stellen Sie den Motor ab, ziehen Sie den Zündschlüssel ab 2.
und lassen Sie den Rotor zum Stillstand kommen.
Heben Sie die Messerabdeckung an und sichern Sie die
3.
Abdeckung mit dem Verriegelungsstift (siehe Abschnitt
4.9).
Drehen Sie die Häckselplatte, bis ein Häckselmesser mit dem
4.
Gegenmesser ausgerichtet ist.
Sichern Sie die Platte mit dem Häckselplatten-Verriegelungsstift,
5.
um die Bewegung der Platte zu verhindern.
Lösen Sie die drei 1/2" x 1-1/2" Schrauben, mit denen das
6.
Gegenmesser am Häckslergehäuse befestigt ist (Zugang von
der Unterseite der Maschine, siehe Abbildung).
EINSTELLMUTTERN SCHRAUBEN
DES GEGEN-
MESSERS
Ansicht der Schrauben und Einstellmuttern des
Gegenmessers von der Unterseite der Maschine
HÄCKSELMESSER
HIER
MESSEN
GEGENMESSER
Messung des Abstands zwischen Häcksel- und Gegenmesser
Sichern Sie die Platte beim Einbau der Messer mit dem 1.
Häckselplatten-Verriegelungsstift, um die Bewegung der
Platte zu verhindern.
Bringen Sie ein Messer an der Platte an und befestigen
2.
Sie es mit drei M20 x 2,5 x 50 Schrauben. Ziehen Sie die
Befestigungselemente auf ein Drehmoment von 312 Nm (230
ft-lbs.) an. Wiederholen Sie das Verfahren für die anderen
Messer.
Schließen Sie die Messerabdeckung.
3.
Befestigen Sie die Messerabdeckung mit den beiden 1/2" 4.
x 1-1/4" Schrauben, Muttern und Unterlegscheiben am
Häckslergehäuse.
5.5 EINBAU DER MESSER
Der Abstand sollte nach 8 Betriebsstunden überprüft und, falls
notwendig, justiert werden. Das Gegenmesser des Häckslers
ist reversibel. Alle vier Seiten des Gegenmessers können zum
Häckseln verwendet werden.
Den Messerabstand wie folgt einstellen:
Zum Zerkleinern von Material mit einem überwiegenden •
Durchmesser kleiner als 150 mm (6 Zoll) den Abstand
des Gegenmessers auf 6,3 bis 9,5 mm (1/4 bis 3/8 Zoll)
einstellen.
Zum Zerkleinern von Material
• ab 150 mm (6 Zoll)
Durchmesser den Messerabstand zwischen 9,5 und 11,1
mm (3/8 bis 7/16 Zoll) einstellen.
So justieren Sie das Gegenmesser:
Lösen Sie die beiden 3/8" Einstellmuttern im Inneren der 7.
Gegenmesser-Gegenplatte (Zugang von der Unterseite der
Maschine, siehe Abbildung).
Drehen Sie die Häckselplatte, um zu gewährleisten, 9.
dass zwischen ALLEN vier Häckselmessern und dem
Gegenmesser der richtige Abstand gegeben ist. Der
Abstand zum Gegenmesser kann für jedes Häckselmesser
anders sein. Stellen Sie sicher, dass der Abstand für das
naheliegendste Messer eingestellt wird. Das Gegenmesser
nach Bedarf justieren.
Nachdem der richtige Abstand eingestellt wurde, ziehen Sie
10.
die drei 1/2" x 1-1/2" Schrauben auf ein Drehmoment von
101 Nm (75 ft-lbs.) an, um das Gegenmesser am Rahmen
zu befestigen.
Ziehen Sie die beiden 3/8" Einstellmuttern im Inneren der
11.
Gegenmesser-Gegenplatte fest.
Entfernen Sie den Verriegelungsstift, senken Sie die
12.
Messerabdeckung ab und drehen Sie die Flügelmutter an
der Hubvorrichtung nach links.
Entfernen Sie den Einzugswalzen-Verriegelungsstift, senken Sie
13.
die Einzugswalze ab und nehmen Sie den Betrieb wieder auf.
Messen Sie den Abstand zwischen Häcksel- und Gegenmesser 8.
von der Innenseite des Zulaufschachtes aus. Stellen Sie
beide Muttern gleichmäßig ein, bis der Abstand zwischen den
Häckselmessern und dem Gegenmesser richtig ist.
