300 mm (12 Zoll) HÄCKSELMASCHINE 23
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

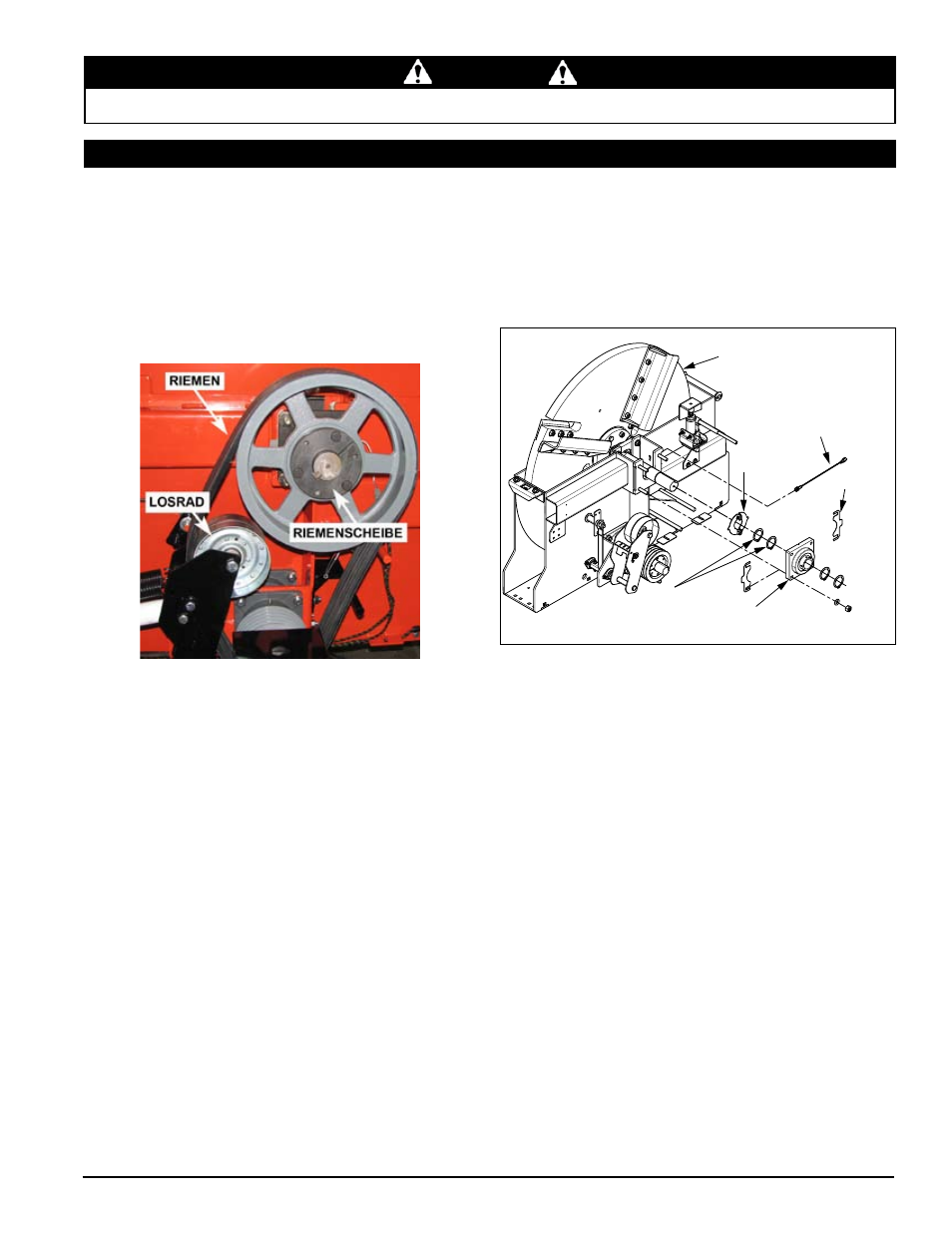

5.13 AUSTAUSCH DER LAGER
Drehen Sie das Auswurfrohr zur Straßenseite des 1.
Häckslers.
Entfernen Sie die beiden 1/2-Zoll-Befestigungsschrauben 2.
der Rotorabdeckung.
Heben Sie die Rotorabdeckung mit einer Hebevorrichtung 3.
weit genug an, bis die Abdeckung auf dem Auswurfschacht
aufliegt. Stützen Sie die Abdeckung in dieser Position ab.
Die Abdeckung wiegt ca. 193 kg (425 lbs).
Entfernen Sie die 1/2-Zoll-Schraube vom Losrad und legen 4.
Sie die Schraube beiseite.
Nehmen Sie den Riemen von der oberen Riemenscheibe 5.
ab.
F ü h r e n S i e z u m A b b a u d e r R i e m e n s c h e i b e 6.
Befestigungselemente in die Öffnungen ein, die nicht für
die Installation der Riemenscheibe verwendet wurden.
Entfernen Sie die Feststellschraube von der Buchse. 7.
Schieben Sie die Buchse und Riemenscheibe von der 8.
Rotorwelle herunter und legen Sie die Teile beiseite.
Belasten Sie den Rotor mithilfe der Hebevorrichtung, um ihn 9.
zu fixieren. Der Rotor wiegt ca. 448 kg (987 lbs).
Entfernen Sie den Näherungssensor und die Halterungen 10.
und legen Sie die Teile beiseite (damit der Sensor nicht
beschädigt wird).
Entfernen Sie die 4 5/8-Zoll-Schrauben, mit denen das 11.
vordere Lager befestigt ist.
Lösen Sie die Feststellschrauben des vorderen Lagers. 12.
Reinigen Sie die Welle mit Polierleinen, um den Ausbau der 13.
Lager zu erleichtern.
Entfernen Sie den vorderen Sicherungsring und legen Sie 14.
den Ring beiseite.
Schieben Sie das Lager von der Welle herunter und legen 15.
Sie es beiseite.
Entfernen Sie den hinteren Sicherungsring. 16.
Lösen und entfernen Sie die 4 5/8-Zoll-Schrauben, mit denen 17.
das hintere Lager befestigt ist.
Heben Sie den Rotor aus dem Gehäuse und stützen Sie 18.
ihn ab.
Bauen Sie das hintere Lager aus. 19.
Tauschen Sie das hintere Lager aus und bauen Sie das 20.
neue Lager ein.
Bringen Sie den inneren Sicherungsring wieder auf der Welle 21.
an. Stellen Sie sicher, dass der Ring richtig sitzt.
Bauen Sie den Rotor wieder in das Gehäuse ein. 22.
Setzen Sie die 4 5/8-Zoll-Schrauben wieder in das hintere 23.
Lager ein und heben Sie die Rotorlagereinheit bis zum
Anschlag in den Schlitzen an. Ziehen Sie die Schrauben auf
ein Drehmoment von 238 Nm (175 ft-lbs) an.
Tauschen Sie das vordere Lager aus und bauen Sie das 24.
neue Lager ein.
Bringen Sie den vorderen Sicherungsring wieder an. 25.
NÄHERUNGSSENSOR
HALTERUNGEN
SICHERUNGSRINGE
VORDERES
LAGER
ROTOR
BEILAGSTÜCK
