Echo Bear Cat CH1236DH - Handbuch (Seite 14)

300 mm (12 Zoll) HÄCKSELMASCHINE 10

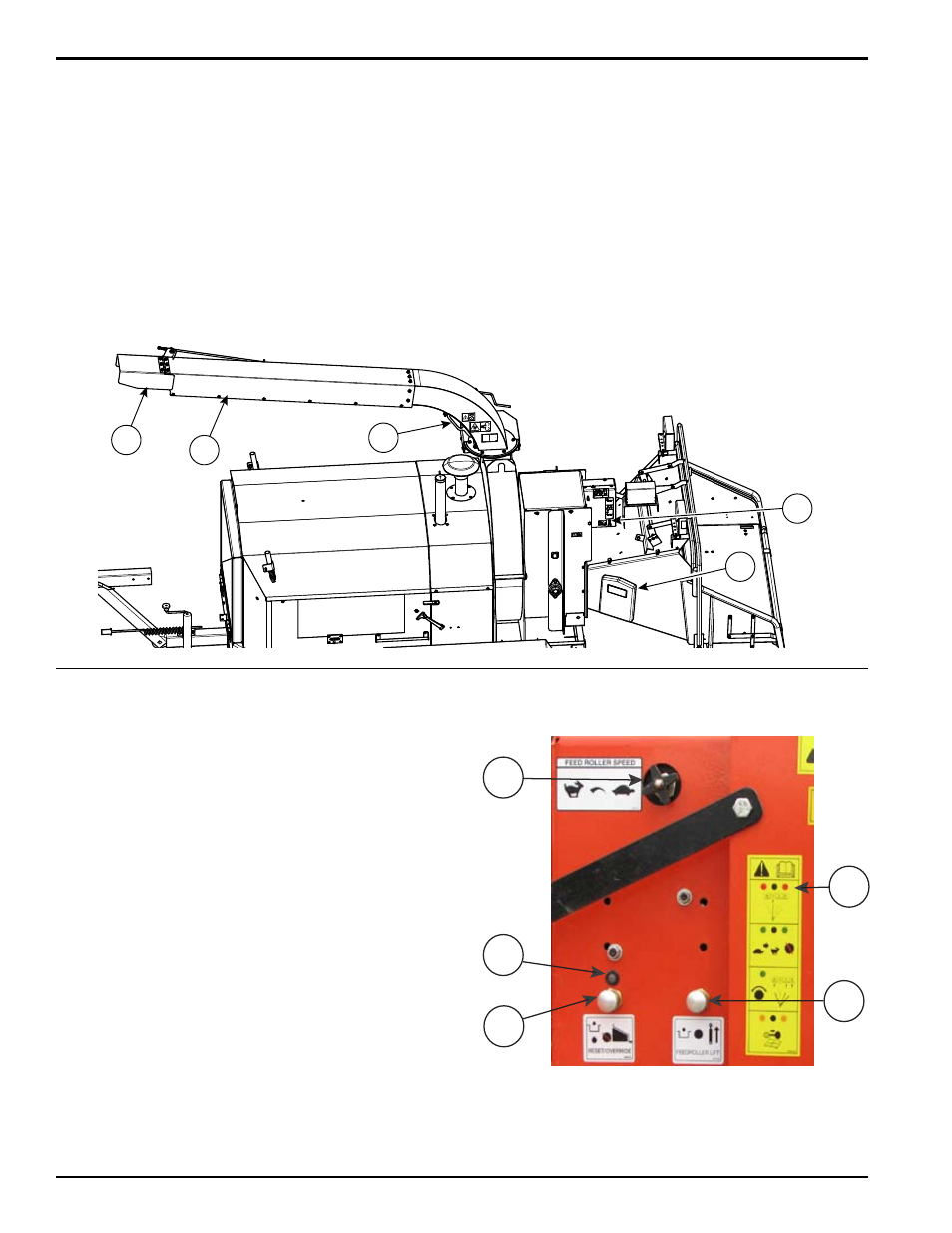

FUNKTIONEN UND BEDIENELEMENTE
4
2
5
1
3
4. AUSWURFROHR
Verstellt die horizontale Auswurfrichtung des gehäckselten
Materials. Das Auswurfrohr kann durch Drehen der Auswurfrohr-
Drehvorrichtung um 360° horizontal gedreht werden. Das
Auswurfrohr zur Straße hin drehen, wenn die Rotorabdeckung
geöffnet wird. Das Auswurfrohr beiseite drehen, wenn
die Motorhaube geöffnet wird. Die Motorhaube kann nur
ordnungsgemäß geöffnet werden, wenn das Rohr beiseite
gedreht wurde.
3. AUSWURFKAPPE
Verstellt die vertikale Auswurfrichtung des gehäckselten Materials.
Die Auswurfkappe kann durch Drehen der Auswurfkappen-
Einstellkurbel vertikal angehoben und abgesenkt werden.
3. EINZUGSWALZEN-HUBKNOPF
Dient dem Anheben der Einzugswalze. Der Riemen muss
zum Anheben der Einzugswalze nicht eingekuppelt sein. Die
Einzugswalze kann während des Betriebs angehoben werden,
um größere Äste in den Häcksler einführen oder einen verstopften
Rotor freiräumen zu können (siehe Abschnitt 4.7).
4. EINZUGSWALZEN-DREHZAHLREGLER
Durch Regelung der Drehzahl der Einzugswalze erhält der
Bediener bessere Kontrolle über die Rate, mit der Material in den
Häcksler eingeführt wird (siehe Abschnitt 4.8). Im Uhrzeigersinn
drehen, um die Drehzahl der Einzugswalze zu verringern, und
gegen den Uhrzeigersinn, um die Drehzahl der zu erhöhen.
5. RÜCKSETZ-/ÜBERSTEUERUNGSKNOPF
(NUR EURO-MODELLE)
Europäische Modelle sind mit einer Sicherheitsstange ausgestattet.
Wenn die Sicherheitsstange gedrückt wird, um den Einzug
in Vorwärtsrichtung zu stoppen, drücken Sie den Rücksetz-/
Übersteuerungsknopf, nachdem das Problem beseitigt wurde,
um den Einzug in Vorwärtsrichtung wieder aufzunehmen.
5. HANDBUCH-AUFBEWAHRUNGSBEHÄLTER
Zum griffbereiten Aufbewahren des Benutzerhandbuchs.
1. REINIGUNGSKLAPPE
Zum Freiräumen eines verstopften Auswurfrohrs den Motor
abstellen und sicherstellen, dass alle sich bewegenden Teile
zum Stillstand gekommen sind. Die Reinigungsklappe öffnen
und den Auswurfbereich freiräumen.
2. REGLERLEUCHTE
Die Einzugswalze kann in Vorwärtsrichtung geschaltet werden,
wenn die Kontrollleuchte kontinuierlich grün aufleuchtet. Weitere
Informationen finden Sie in Abschnitt 4.10 und 6.
4
3
2
5
1
2. REGLERLEUCHTE
Die Einzugswalze kann in Vorwärtsrichtung geschaltet werden,
wenn die Kontrollleuchte kontinuierlich grün aufleuchtet. Weitere
Informationen finden Sie in Abschnitt 4.10 und 6.
1. REGLERAUFKLEBER
Kurzanleitung zu den Blinkcodes der Reglerleuchte.
