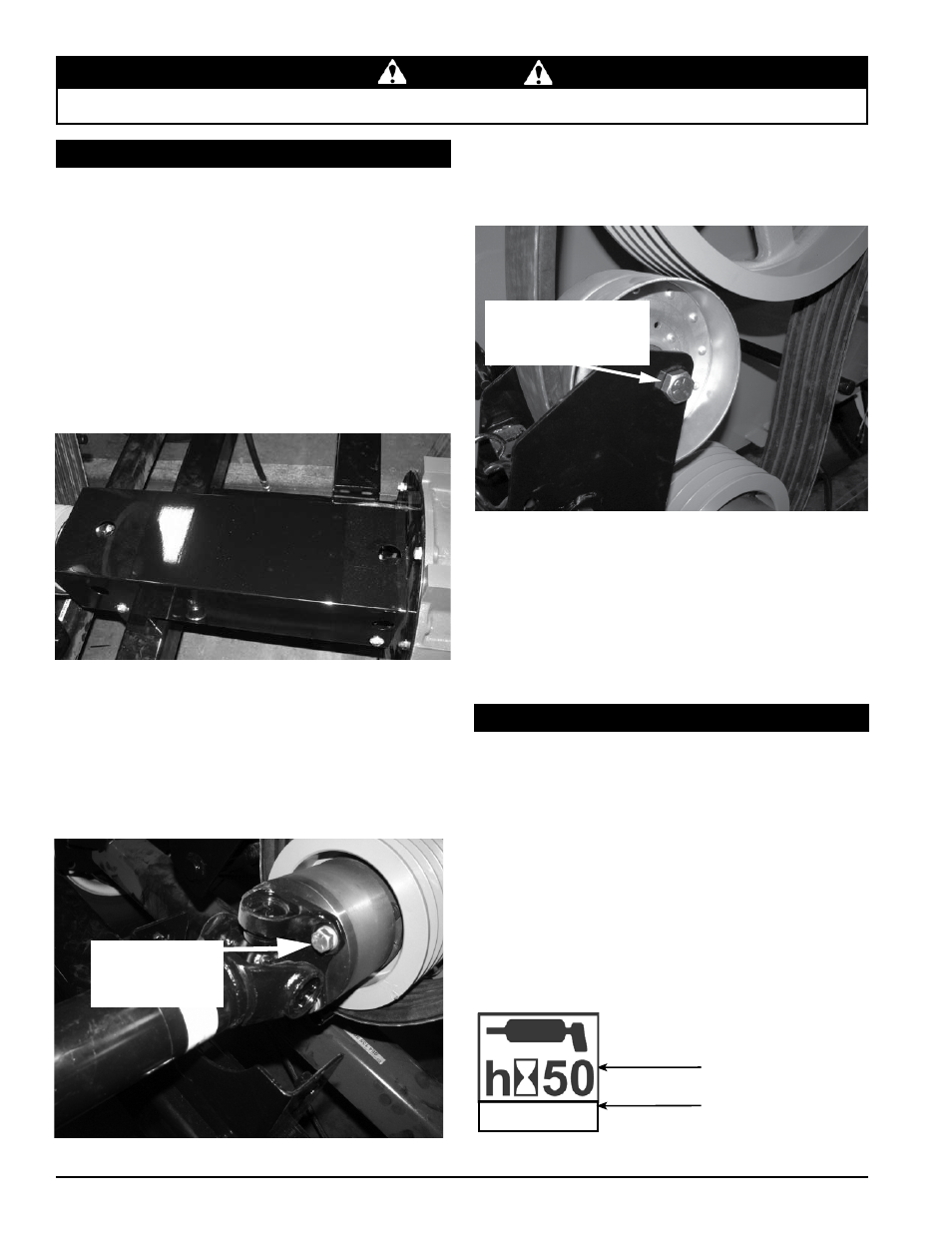

Seite 24: Diese vier schrauben entfernen
300 mm (12 Zoll) HÄCKSELMASCHINE
20
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Geben Sie den Kupplungsgriff frei, um den Riemen zu
1.
lockern.
Entfernen Sie die vier 3/8" x 1" Schrauben, Unterlegscheiben
2.
und Muttern, mit denen die Zapfwellenabdeckung am
Häckslergehäuse befestigt ist, und nehmen Sie die
Abdeckung ab.
5.7 AUSTAUSCH DES ZAHNRIEMENS
SCHRAUBE UND
RIEMENSCHEIBE
ENTFERNEN
Entfernen Sie die vier 7/16" x 1-1/2" Schrauben und
3.
Unterlegscheiben, mit denen der Zapfwellen-Antriebsstrang
am Antriebswellenadapter befestigt ist, und nehmen Sie den
Adapter von der unteren Riemenscheibe ab.
DIESE VIER
SCHRAUBEN
ENTFERNEN
Überprüfen Sie den Zustand des Zahnriemens jährlich oder
nach 25 Betriebsstunden, je nachdem, was zuerst eintrifft.
Sollte der Riemen gerissen, ausgefranst oder verschlissen
sein, ersetzen Sie diesen. Um den Zahnriemen zu justieren
oder auszuwechseln, gehen Sie wie folgt vor:
Zapfwellenabdeckung
Entfernen Sie die 7/16" x 1-1/2" Schraube, Unterlegscheibe,
4.
Mutter und das Distanzstück, mit denen das Losrad an der
Losrad-Schweißkonstruktion befestigt ist, und nehmen
Sie die Riemenscheibe ab.
Nehmen Sie den Zahnriemen ab und ziehen Sie einen
5.
neuen Riemen auf.
Bringen Sie das Losrad wieder an.
6.
Schieben Sie den Antriebswellenadapter auf die untere
7.
Riemenscheibe und verbinden Sie den Zapfwellen-
Antriebsstrang wieder mit dem Adapter.
Befestigen Sie die Zapfwellenabdeckung am
8.
Häckslergehäuse.
M
enge
Intervall (50 Stunden)
Empfohlene
Schmiermittelmenge
5.8 SCHMIERUNG
Schmieren Sie das Gerät regelmäßig mit einem
Schmiermittel auf Lithiumbasis. Ungünstige bzw. extreme
Arbeitsbedingungen erfordern häufigeres Schmieren.
Schmieren Sie die folgenden Stellen nach 50 Betriebsstunden:
Rotorwellenlager
•
Schmiernippel am Auswurfrohr
•
Einzugswalzenlager
•
Antriebswellenlager
•
Siehe nachfolgende Abbildung bzgl. der Schmierstellen.
