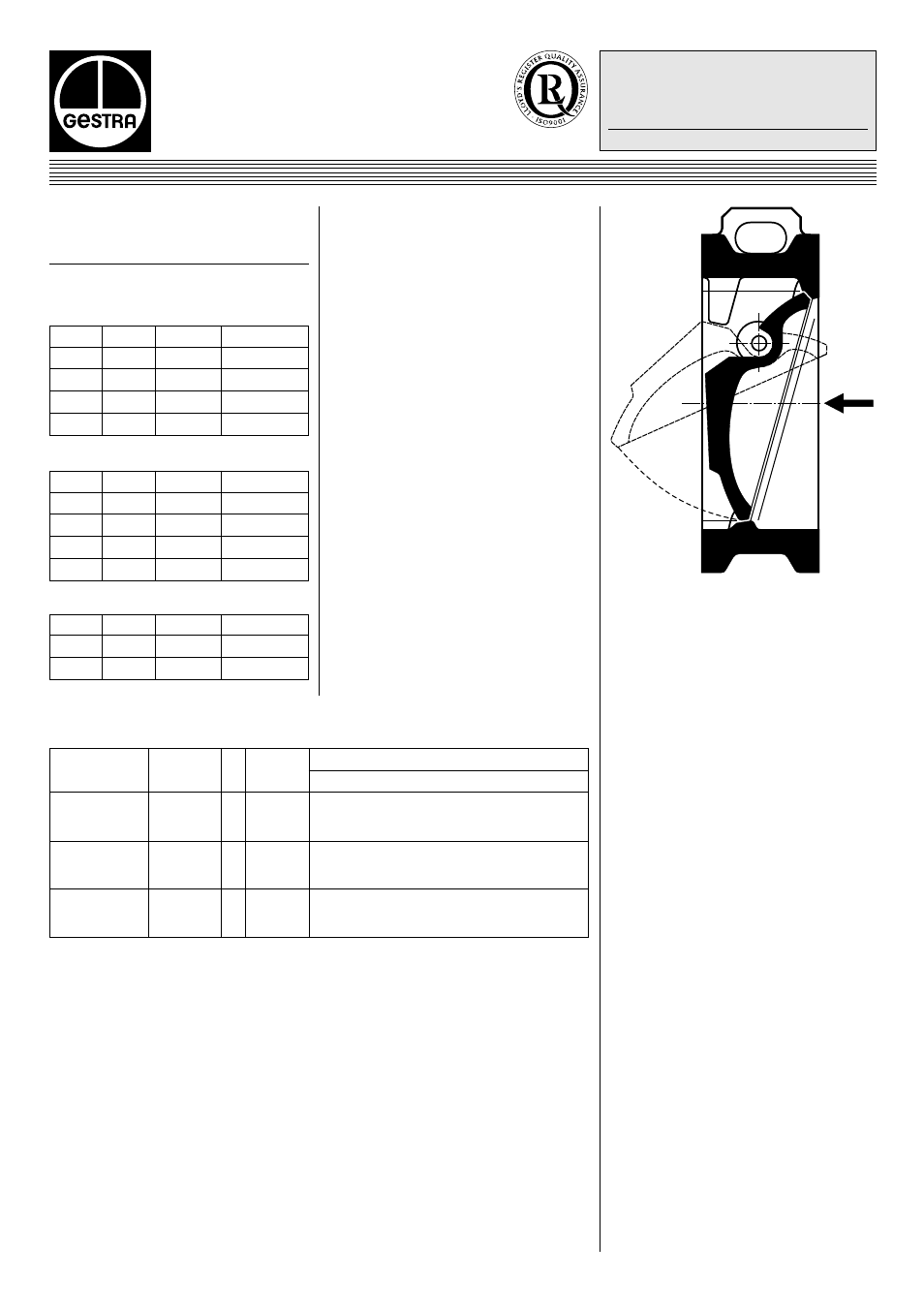

NAF-CHECK
NAF-Check
Rückschlagklappen
PN 10 – 0 100
DN 40 – 1000
Ausgabe: 7/99
Verwendung
für Flüssigkeiten, Gase, Dämpfe, aggres-
sive Medien und tiefe Temperaturen.
Typ PN DN Ausführung
526 620 10-40 40-250 ohne Feder
526 630 10-40 65-250 mit Feder
526 520 10-25 300-1000 ohne Feder
526 530 10-25 300-1000 mit Feder
Ausführung
Stahl
bei – 10 °C bei
Nenndruck
Edelstahl
bei – 40 °C bei
Nenndruck
Warmfester Stahl
bei – 10 °C bei
Nenndruck
Einsatzgrenzen
Stahl
Betriebsüberdrücke [bar] bei Temperaturen [°C] ²)
Typ PN DN 20 100 150 200 250 300 350 400 450 500 525
526 620 / 30 40 40-250 40 40 40 38 36 32 25 18 11 - 0 - 0
526 520 / 30 25 300-1000 25 25 25 24 22 20 15 11 6 - 0 - 0
528 620 / 30 40 40-250 40 33 31 29 28 26 26 - 0 - 0 - 0 - 0
528 520 / 30 25 300-1000 25 20 19 18 17 16 16 - 0 - 0 - 0 - 0
526 822 / 32 100 65-400 100 100 100 100 100 100 100 97 85 54 37
■ Einklemmarmaturen
■ Kurzbaulänge nach DIN EN 558-1,
Grundreihe 16 (=
^ ISO 5752)
■ Passend zwischen Flansche nach
DIN, BS und ANSI
Edelstahl
Typ PN DN Ausführung
526 822 40-100 65-400¹) ohne Feder
526 832 40-100 65-400¹) mit Feder
Warmfester Stahl
²) Max. Einsatztemperatur bei Ausführung mit Feder + 300 °C.
Typ PN DN Ausführung
528 620 10-40 40-250 ohne Feder
528 630 10-40 65-250 mit Feder
528 520 10-25 300-1000 ohne Feder
528 530 10-25 300-1000 mit Feder
Typenübersicht
¹) DN 400 nur PN 40/63
