장치 설명
안전성
장치 설명 : 외함

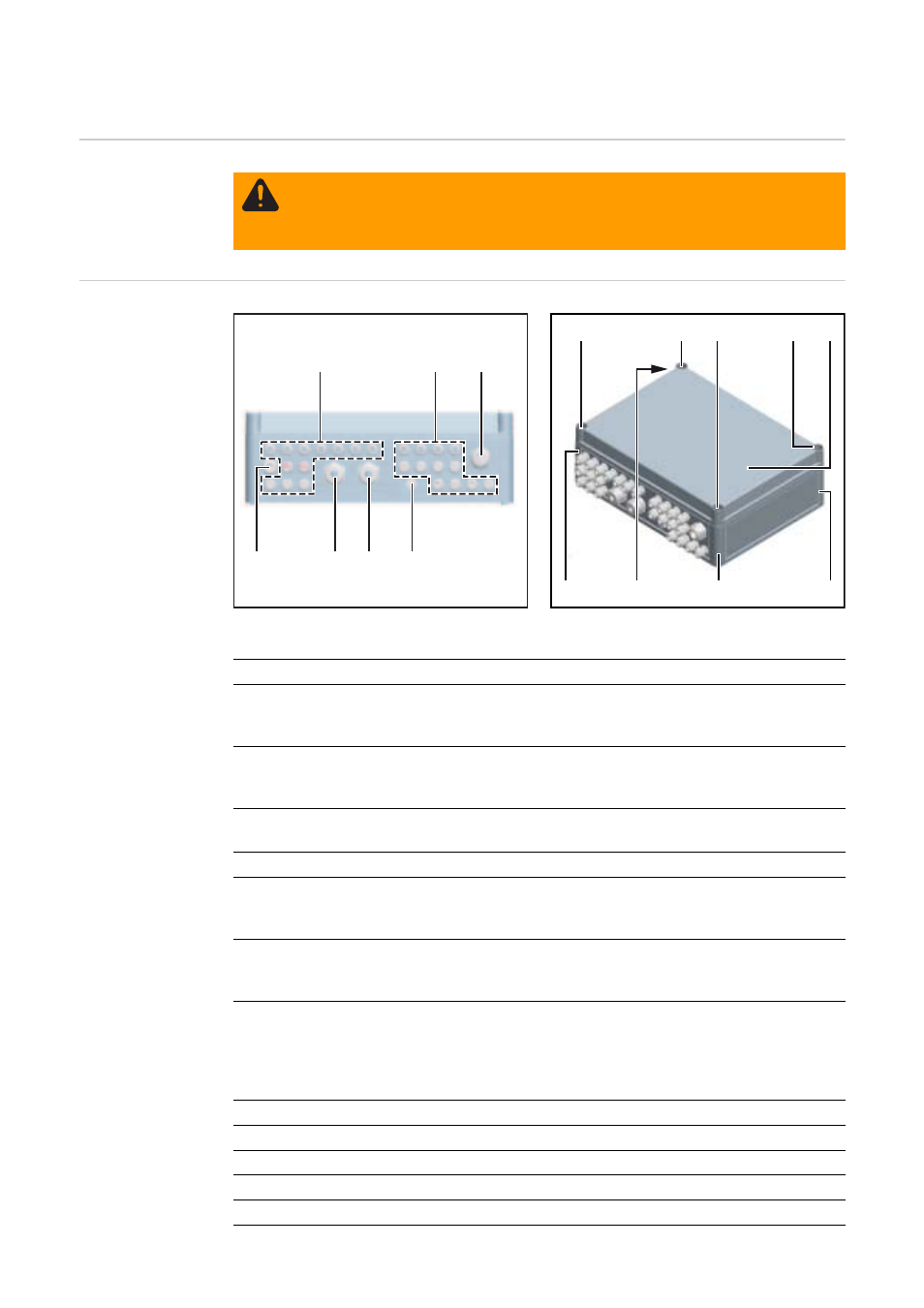

Fronius 가선 제어기 100/12 - 정면도 Fronius 가선 제어기 100/12 - 사선 입면도
경고 ! 장비를 잘못 다루면 심각한 상해와 손상을 일으킬 수 있습니다 . 반드시 다음
문서를 철저히 읽고 이해한 후에 설명된 기능을 사용하십시오 .
- 사용 설명서
- 특히 안전 수칙을 포함한 모든 시스템 구성 요소와 관련된 사용 설명서
(1) (2) (3)
(5) (6) (7) (4)
(8) (12) (11) (10) (9)
(16) (15) (14) (13)
품목 설명
(1) M16 케이블 그랜드용 케이블 입력부
(DC 'IN' 케이블용 )
케이블 직경 3-7mm
(2) M16 케이블 그랜드용 케이블 입력부
(DC 'IN' 케이블용 )
케이블 직경 3-7mm
(3) M25 케이블 그랜드용 케이블 입력부
( 데이터 통신 케이블용 )
(4) 압력 동등화 부재
(5) M32 케이블 그랜드용 케이블 입력부
(DC 'OUT' 케이블용 )
케이블 직경 11-21mm
(6) M32 케이블 그랜드용 케이블 입력부
(DC 'OUT' 케이블용 )
케이블 직경 11-21mm
(7) M20 케이블 그랜드용 케이블 입력부
( 접지 케이블용 )
케이블 직경 8-13mm
선택 사양인 과전압 보호를 사용하는 경우에만 필요합니다 .
(8) 덮개 나사
(9) 덮개 나사
(10) 덮개 나사
(11) 덮개 나사
(12) 덮개
