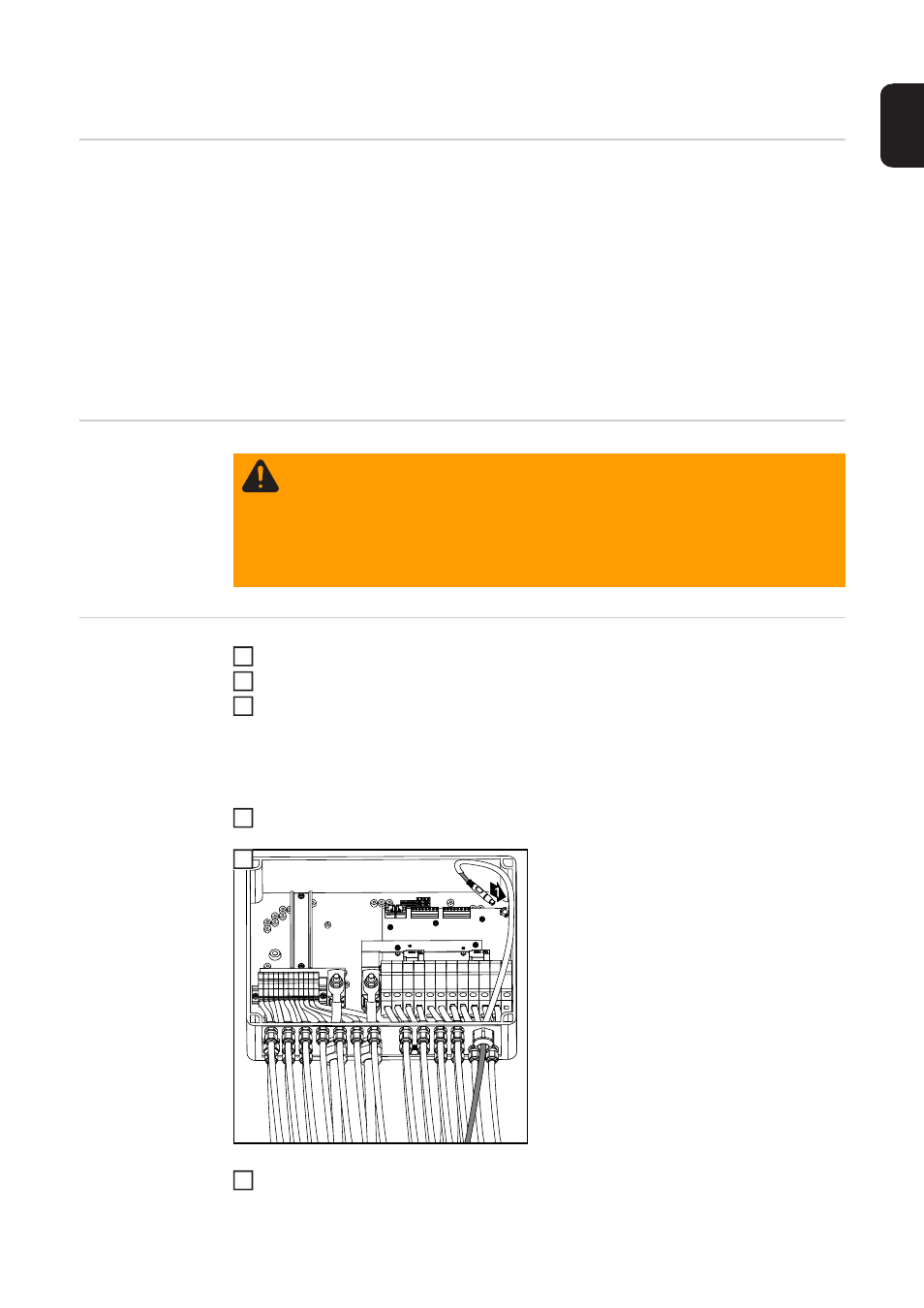

Externe Energieversorgung anschließen
Allgemeines Die Energieversorgung der Fronius String Control 100/12 erfolgt über das Solar Net.
In Verbindung mit zusätzlichen DATCOM-Komponenten oder wenn die Datenkommunika-
tions-Kabel eine Länge von 100 m überschreiten, kann die Energieversorgung über das
Solar Net nicht mehr ausreichen. Für diesen Fall ist ein externes Netzteil vefügbar.
Aus Zugänglichkeitsgründen empfiehlt Fronius, das externe Netzteil nach Möglichkeit an
einer anderen DATCOM-Komponente als der Fronius String Control 100/12 anzuschlie-
ßen.
Sollte dennoch keine einfachere Anschlussmöglichkeit vorhanden sein, beschreibt die fol-
gende Arbeitsanweisung das Anschließen des externen Netzteils an der Fronius String
Control 100/12.
Sicherheit
Externe Energie-
versorgung an-
schließen Metrische Verschraubung für die Datenkommunikations-Kabel lösen
Gummieinsatz herausnehmen
Netzteil-Kabel in die Fronius String Control 100/12 einführen
WICHTIG! Das Netzteil-Kabel muss wie die Datenkommunikations-Kabel durch einen Si-
likonschlauch geführt werden.
Netzteil-Kabel in den Silikonschlauch einführen
* Silikonschlauch Ø 14 x 420 mm
Falls keine Öffnung im Gummieinsatz frei ist, zusätzliche Ausnehmung für das Netz-
teil-Kabel in den Gummieinsatz schneiden
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
-
Vor allen Anschlussarbeiten dafür sorgen, dass Eingangsseite und Aus-
gangsseite vor dem Gerät spannungsfrei sind!
- Sämtliche Anschlussarbeiten dürfen nur von lizenzierten Elektro-Installateu-
ren durchgeführt werden!
- Beachten Sie die Sicherheitsvorschriften in dieser Bedienungsanleitung.
1
2
3
4
5
6
