170

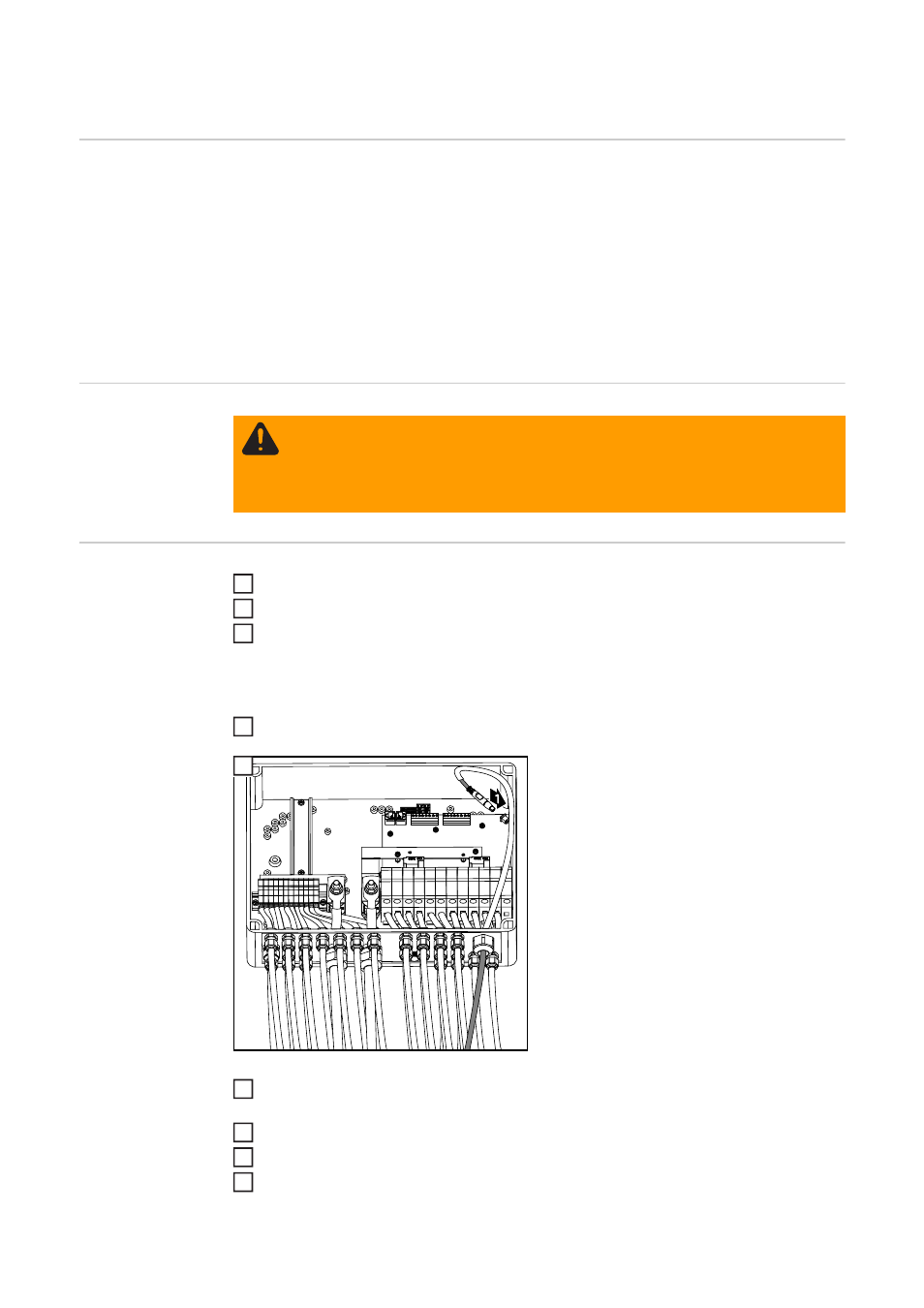

외부 전원공급장치 연결
일반 사항 Fronius 가선 제어기 100/12 는 Solar Net 을 통해 전력을 공급 받습니다 .
추가 DATCOM 구성 요소와 함께 사용하거나 데이터 통신 케이블의 길이가 100m 가 넘는
경우에는 Solar Net을 통해 공급 받은 전력이 충분하지 않을 수도 있습니다. 이러한 상황에
사용할 수 있는 외부 전력 팩이 있습니다 .
손쉽게 이용하려면 가능하면 전원 팩을 Fronius 가선 제어기 100/12 보다는 DATCOM 구성
요소에 연결하는 것이 좋습니다 .
그러나 다른 연결 옵션이 없는 경우를 위해 다음 지침에서 외부 전원 팩을 Fronius 가선
제어기 100/12 에 연결하는 방법을 설명합니다 .
안전성
외부 전원공급장치
연결
데이터 통신 케이블의 케이블 그랜드를 분리합니다 .
고무 인서트를 제거합니다 .
전원 팩 케이블을 Fronius 가선 제어기 100/12 안으로 넣습니다 .
중요 ! 전원 팩 케이블을 데이터 통신 케이블과 같은 실리콘 튜브를 통해 넣어야 합니다 .
전원 팩 케이블을 실리콘 튜브에 넣습니다 .
* 실리콘 튜브 Ø 14 x 420mm
고무 인서트에 비어 있는 구멍이 없을 경우 고무 인서트에 전원 팩 케이블용 추가
우묵한 부분을 잘라냅니다 .
데이터 통신과 전원 팩 케이블을 고무 인서트에 삽입합니다 .
케이블 그랜드 안으로 케이블과 고무 인서트를 삽입합니다 .
케이블 그랜드를 조입니다 .
경고 ! 감전은 치명적일 수 있습니다 . PV 전지판의 DC 전압으로부터의 위험 .
- 연결하기 전에 장치의 입력측 및 출력측 모두 비활성화 상태인지
확인하십시오 .
- 모든 연결은 자격 있는 기술자만 할 수 있습니다 .
- 이 사용 설명서의 안전 수칙에 주의하십시오 .
1
2
3
4
5
6
7
8
9
