Fronius Selectiva Plus E Ground Power Supply - Handbuch (Seite 13)

3
DE

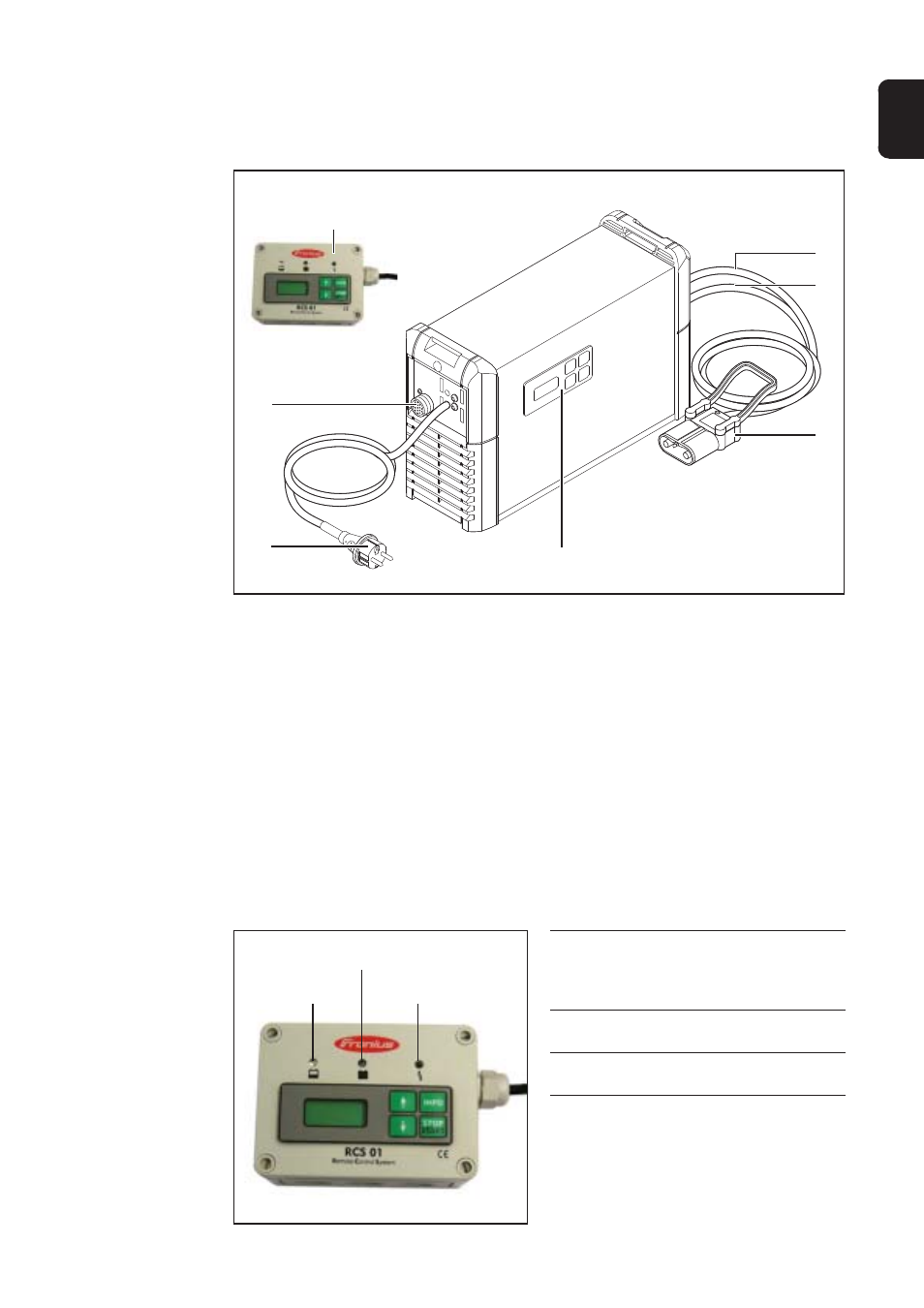

Abb.1 Bedienpanel und Anschlüsse an der Vorderseite
(4)
(1)
(3)
Bedienelemente und Anschlüsse
Bedienelemente
und Anschlüsse
(1) Netzkabel / -Stecker
(2) Anschlussbuchse LocalNet bei Option Fernbedienung
- Bei der Option LocalNet steht eine standardisierte 10-polige Anschlussbuchse
zur Verfügung. An der Anschlussbuchse LocalNet kann eine Fernbedienung oder
eine Relaiskarte angeschlossen werden.
(3) (+) Leitung
(4) (-) Leitung
(5) Multifunktionspanel mit integriertem Display und Folientastatur
(6) Fernbedienung RCS 01
(7) Versorgungstecker
(5)
(2)
(6)
(7)
Gelbe LED
leuchtet während des Betriebes
blinkt nach Ablauf der eingestellten Be-
triebszeitbegrenzung
Rote LED
leuchtet bei Auftreten eines Fehlers
Grüne LED
keine Funktion in dieser Geräteausführung
Fernbedienung
RCS 01
Fernbedienung RCS 01
rote LED
grüne LED
gelbe LED
Die Bedienung des Versorgungsgerätes über die Fernbedienung RCS 01 erfolgt iden-
tisch wie am Multifunktionspanel des Versorgungsgerätes (siehe Kapitel Setup-Menü).
