Montagemöglichkeiten
Versorgungsgerät mit optional erhältlicher
Wandhalterung an der Wand montieren:
1.
Versorgungsgerät auf Wandhalterung
aufsetzen (Nase (1) der Wandhalte-
rung in Schlitz der Kunststoffvorder-
seite (2) einschieben)
2.
Versorgungsgerät mittels zwei Stück
mitgelieferter Schrauben (3) (Durch-
messer 3,5 x 9,5 mm) an der Wand-
halterung befestigen
HINWEIS! Bei der Befestigung an
der Wand, das Gewicht des
Gerätes beachten. Die Befesti-
gung darf nur an einer hierfür
geeigneten Wand erfolgen.
3.
Die Montage der Wandhalterung
erfolgt mittels geeigneten Dübeln und
Schrauben an den Ausschnitten (4)
(3)
(3)
(4)
(2)
(1)
(1)

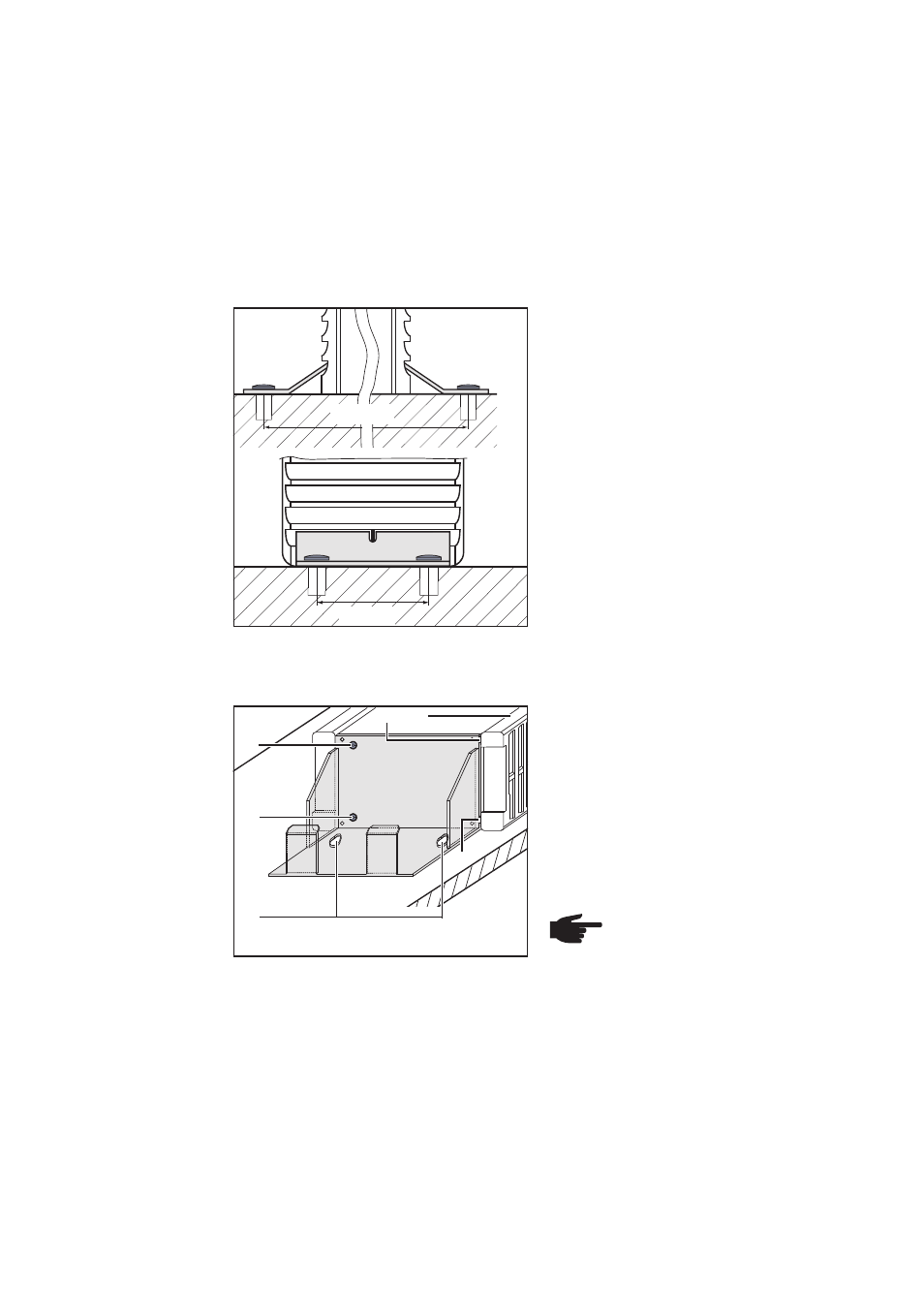

Abb.3 Wandmontage
Option Wand-
montage
Abb.2 Bodenmontage
370 mm
42 mm
Option Boden-
montage
Versorgungsgerät mit optional erhältlichen
Montagewinkeln am Boden montieren:
1.
An der Vorder- und Rückseite des
Versorgungsgerätes Montagewinkel
jeweils links und rechts am Lüftungs-
gitter des Versorgungsgerätes einset-
zen
2.
An der vorgesehenen Montagefläche
Bohrungen einzeichnen (Abstände
gemäß Abbildung)
3.
Bohrungen herstellen
4.
Je nach Beschaffenheit der Montage-
fläche geeignete Schrauben (Durch-
messer 5 mm) zur Befestigung des
Versorgungsgerätes auswählen
5.
Versorgungsgerät mittels Montage-
winkeln und jeweils zwei Schrauben
an der Montagefläche befestigen
Wichtig! Mindestabstände für die Belüftung einhalten. Für ausreichend Frischluft-Zufuhr
sorgen. Um eine ausreichende Frischluft-Zufuhr zu gewährleisten, links und rechts um
die Kühlschlitze einen Mindestabstand von 50 mm einhalten.
Mindestabstände
für die Belüftung
bei Boden- und
Wandmontage
