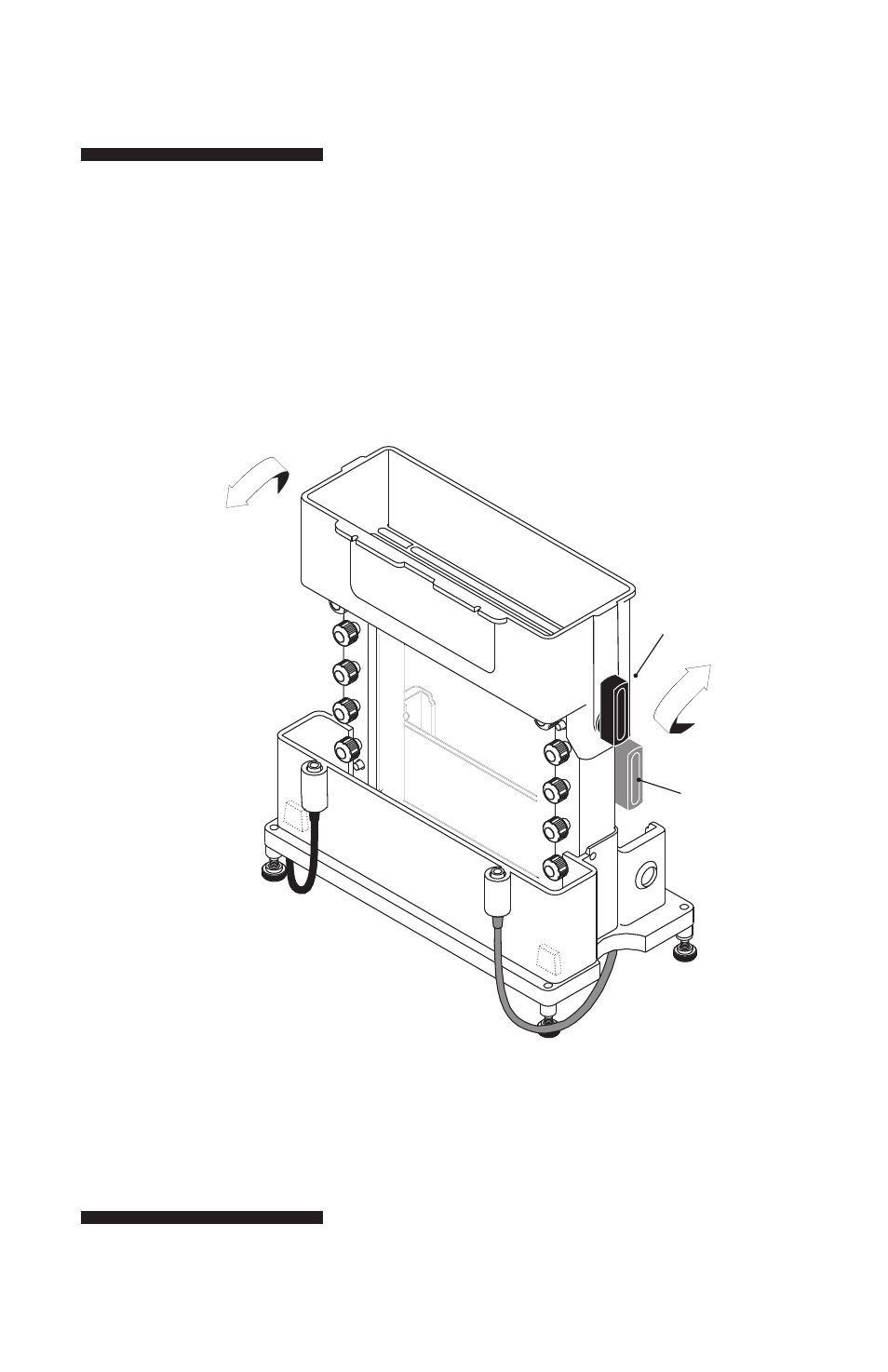

Abb. 7. Obere Pufferkammer
Montage: Den ersten Platz die
obere Kammer auf den Sandwich-
Montage, und setzen Sie die
Nocken in die Löcher cam, Grat
(kurzes Ende) nach unten zeigt.
Um die Anordnung zu sichern,
schalten die Nocken bis 180°, so
dass die Rippe nach oben zeigt
(nicht gezeigt).
endgültige
Klemmstellung
cam Ausgangsposition
