- 24 -

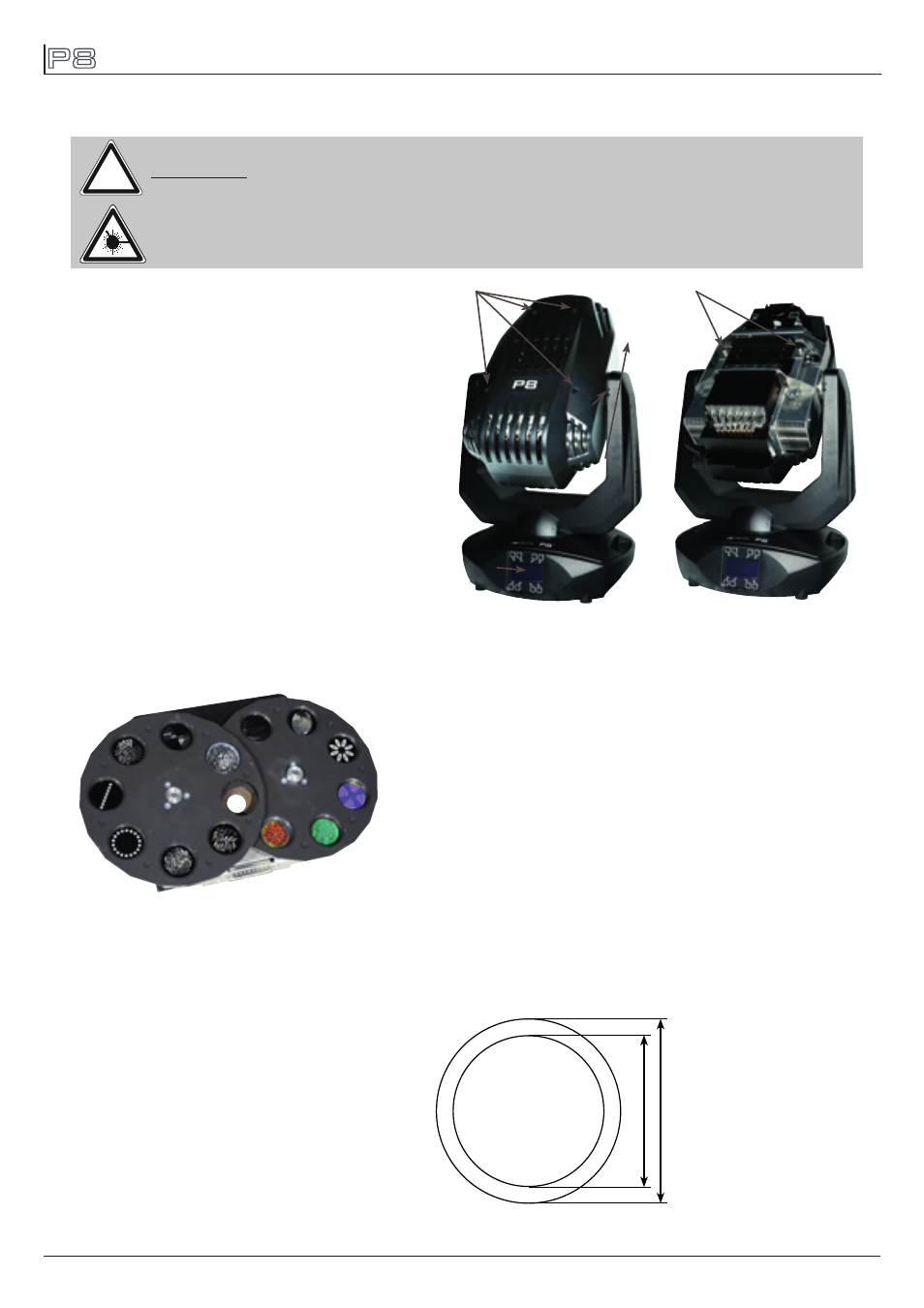

7.5 Gobos wechseln
7.5 Gobogröße
Die Gobos sind mit einer Feder in das Gobozahn-
rad gespannt. Zum Wechseln lösen Sie diese und
befestigen Sie dann das neue Gobo. Beim einset-
zen von Metallgobos ist darauf zu achten, dass die
schwarz-lackierte Seite Richtung Objektiv zeigt und
nicht Richtung LED-Lichtquelle. Ebenso muß bei
Glasgobos die beschichtete Seite Richtung Objek-
tiv zeigen. Bei Gobos die sich nicht verdrehen dür-
fen z.B. Logos empfehlen wir diese zusätzlich mit
einem Tropfen Silikon gegen Verdrehen zu sichern.
Wenn Sie eigene Gobos herstellen lassen wollen beachten sie bitte folgende Maße:
Nutzdurchmesser: 23,0 mm
Außendurchmesser: 27,9mm (+0/-0,2mm)
Um die richtige Seite zu öffnen stellen
Sie den Scheinwerfer so wie im Bild
gezeigt vor sich auf eine fest Unterla-
ge, das Display (1) zeigt zu Ihnen, die
Tiltverriegelung (2) ist auf der rech-
ten Seite und der Scheinwerferkopf
schaut weg von Ihnen (3). Um den
Deckel abzuheben öffnen Sie die vier
Schrauben (4) mit einer halben Um-
drehung heben den Deckel ab und
hängen den Sicherungskarabiner auf
der rechten Seite aus.
Jetzt öffnen Sie die beiden Rändel-
schrauben (5) und entnehmen den
Goboeinschub. Folgendes Bild zeigt
die Standardbestückung des Gobo-
modules.
ACHTUNG:
Gerät vom Netz trennen und mindestens 10 Minuten abkühlen lassen!
Bei direktem Blick in die Lichtquelle Schweißerschutzbrille der Abschwächung 4-5
tragen!
!
1
2
3
4 5
23,0mm 27,9mm
