JB-Lighting Varyscan P8 - Handbuch (Seite 9)

- 09 -
5. Bedienfeld

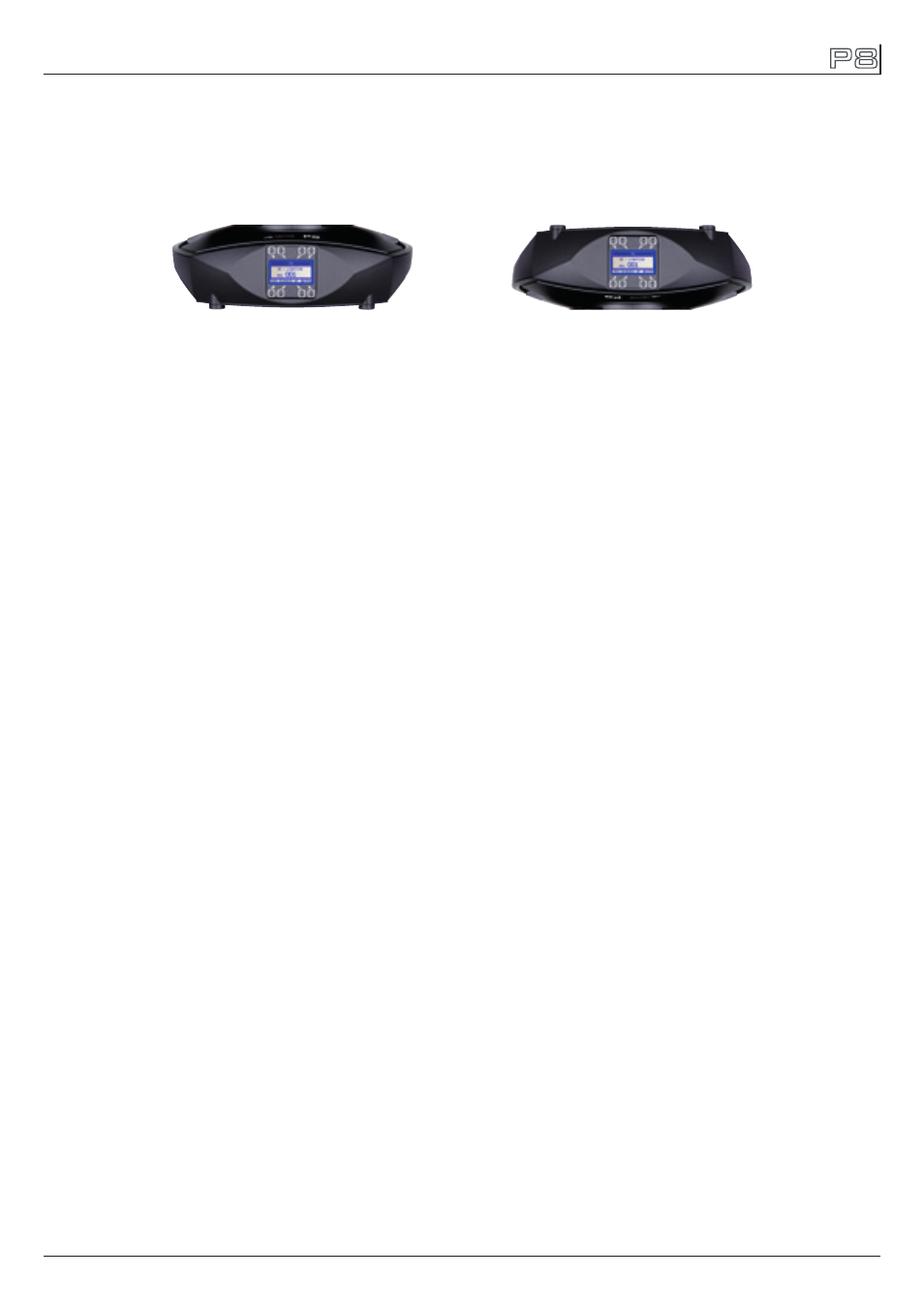

Der P8 verfügt über ein grafisches Display, dass bei hängender Installation um 180° gedreht
werden kann.
Drehen des Displays
Die aktuelle Ausrichtung des Displays wird durch Drücken der Display-Tasten bestimmt. Die Dis-
play-Beschriftung orientiert sich immer zu der Tastenreihe, die zuletzt benutzt wurde.
Am Bedienfeld können sämtliche Parameter des P8 eingestellt werden (siehe Menü-Übersicht
nächste Seite).
Im Hauptmenü lässt sich die Adresse direkt einstellen. Durch Drücken der rechten Base-Taste
beim Einstecken des P8 wird überdies der Resetvorgang abgebrochen damit eine Adressierung
auch im Case erfolgen kann. Ebenso informiert das Hauptmenü über den eingestellten DMX-
Mode und bei eingeschaltetem Wireless Mode über die Feldstärke des zugehörigen Sendemo-
duls. Durch “ENTER” wird ein Untermenü aufgerufen oder eine Eingabe bestätigt, “ESC” dient
zum Verlassen einer Funktion oder eines Menüpunktes, „UP“ und „DOWN“ dient zum Navigieren
innerhalb des Menüs und zur Eingabe von Werten.
Besondere Bereiche können nur über eine Tastenkombination aufgerufen werden. Dabei wird
die Taste “ENTER” gedrückt (gedrückt halten) und dann zusätzlich mit der gegenüberliegenden
Taste “ESC” der Zugang zum Menü freigeschaltet. Das Verlassen der Funktion erfolgt dann in
umgekehrter Reihenfolge.
Dies gilt im SERVICE-Bereich für die Funktion FINE ADJUST, sowie im STANDALONE Bereich für
die Funktionen MODIFY, RUN und REMOTE.
Außerdem lässt sich das Hauptmenü gegen unbeabsichtigten Zugriff sperren. Die Sperrung er-
folgt ebenfalls durch Drücken der Taste “ENTER” (gedrückt halten) und dann zusätzlich mit der
gegenüberliegenden Taste “ESC” sperren.
Der Displaybeleuchtung werde besondere Funktionen zugeordnet.
Während des Resets bleibt die Displaybeleuchtung ausgeschaltet. Langsam blinkende Display-
beleuchtung bei der Anzeige JB-Lighting bedeutet es liegt kein DMX-Signal an.
Schnell blinkende Displaybeleuchtung bei der Anzeige JB-Lighting bedeutet, das in der
„ERROR LIST“ ein Fehler abgespeichert ist, der noch nicht gelöscht wurde (löschen folgende
Seite, Menü-Übersicht - Service). Schnell blinkende Displaybeleuchtung bei einer Fehlermel-
dung im Display (z.B. *PAN TIMEOUT) zeigt einen aktuellen Fehler an. Wenden Sie sich in diesem
Fall an Ihren Händler oder unsere Serviceabteilung. Empfängt der P8 ein DMX-Signal erlischt die
Displaybeleuchtung nach 30 Sekunden.
