VARYSCAN 4 COMPACT PLUS 575 HMI

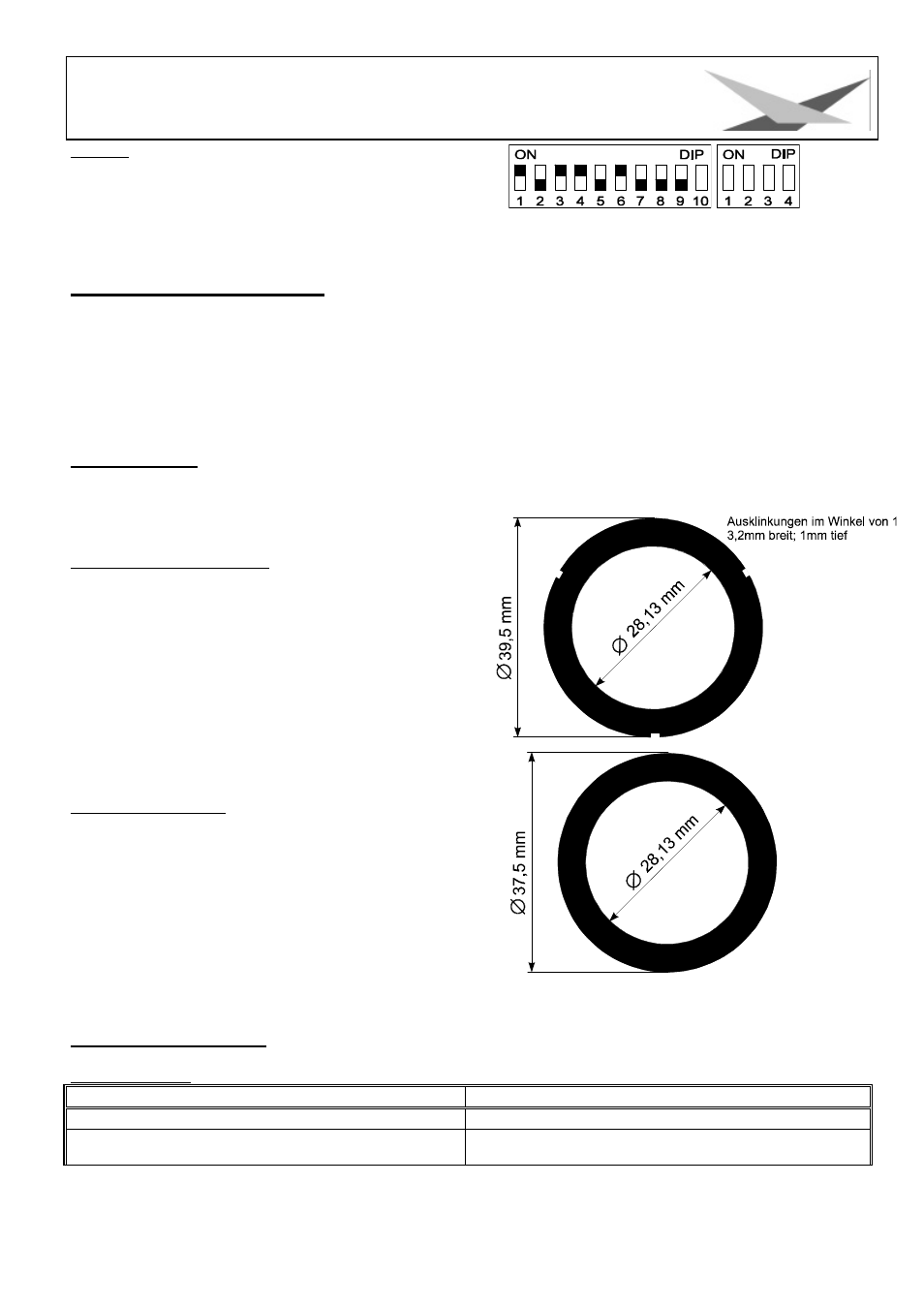

Beispiel: DMX-Adresse "45"
32 + 8 + 4 + 1 = 45
SW6 SW4 SW3 SW1
on on on on
Die restlichen DIP-Schalter SW9 SW8 SW7 SW5 SW2 bleiben auf "OFF".
Auswechseln der Gobos
Öffnen Sie den Deckel des Varyscan
® 4 Compact Plus 575 HMI, indem Sie die vier Kreuzschlitzschrauben
herausdrehen. Anschließend drehen Sie noch die beiden silbernen Schrauben an den Seitenteilen des Scanners
heraus, damit Sie den Goboeinschub aus dem Scanner herausziehen können. Jetzt können Sie die Gobos am
Goborad aus der Halterung drücken und die neuen Gobos einsetzen. Achten Sie darauf, daß das Gobo exact mit
den Schlitzen in der Halterung einrastet. Wenn das Gobo richtig eingesetzt ist, läßt es sich ganz leicht in der
Halterung bewegen. Jetzt können Sie den Einschub in den Varyscan* einsetzen und den Deckel wieder schließen.
Gobo-Maße:
Sie haben an Ihrem Varyscan ® 4 Compact Plus 575 HMI die Möglichkeit, zwei verschiedene Gobo-Maße
einzusetzen.
1. Gobos im JB-Format:
Außendurchmesser: 39,50 mm
Nutzdurchmesser:
28,13 mm
Vorteil: Durch die Ausklinkungen mit 1mm Tiefe mit 120°-
Teilung ist gewährleistet, daß sich die Gobos in der
Gobohalterung auf dem Goborad nicht wie bei anderen
Herstellern drehen.
2. Standardformat: (E-Size)
Außendurchmesser: 37,50 mm
Nutzdurchmesser:
28,13 mm
B Serviceanleitung
Fehlerbehebung
Fehler Behebung des Problems
Das Gerät arbeitet überhaupt nicht
(kein Lüftergeräusch zu hören) 8 Ampere-Sicherung des Gerätes
austauschen (Skizze Seite 5)
