KNX Jalousie-Aktor
4fach
Art.-Nr.: 2204 REG, 2204REGH
2204REGHR, 2224REGH
6. Anschluss

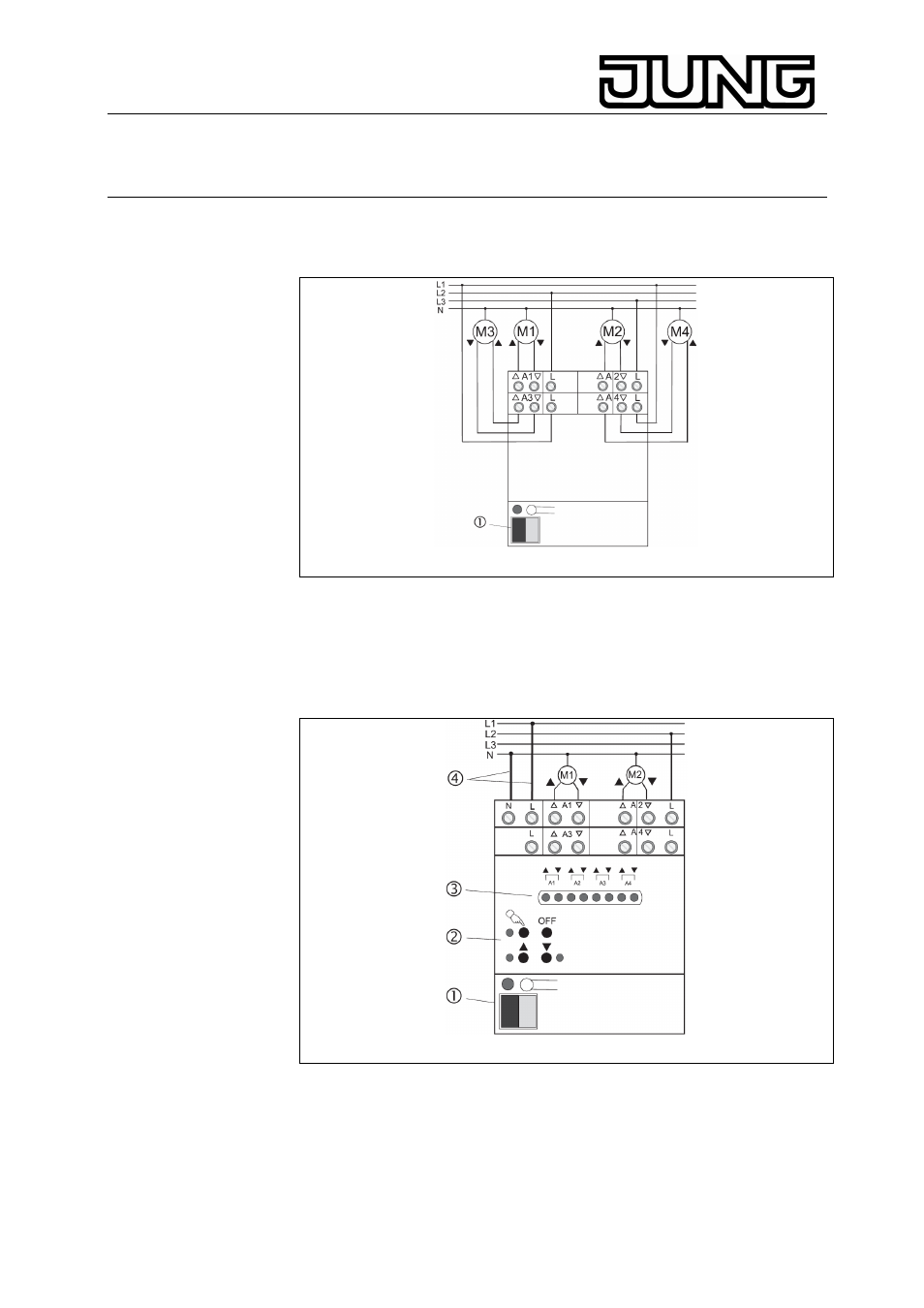

Jalousieaktor 4-fach, Art. Nr. 2204 REG:
Abb. A
Der Busanschluss erfolgt mit der Busanschlussklemme (1).
Der Anschluss erfolgt gemäß Anschlussbild.
Es können verschiedene Außenleiter an den L-Klemmen der Ausgänge A1
bis A4 angeschlossen werden.
Jalousieaktor 4-fach, Handbedienung, 230V, Art.-Nr. 2204 REG H
Rollladenaktor 4-fach, Handbedienung, 230V, Art.-Nr. 2204 REG HR
Abb. B
Der Busanschluss erfolgt mit der Busanschlussklemme (1).
Der Anschluss der Versorgungsspannung erfolgt an den Klemmen N und L
(4). Gleichzeitig wird damit der Ausgang A1 und der Motor M1 versorgt.
Für die Versorgung der Ausgänge A2 bis A4 muss zusätzlich eine
beliebige Phase an den jeweiligen L-Klemmen angeschlossen werden. Im
Bild ist der Anschluss von Motor 2 am Ausgang A2 beispielhaft dargestellt.
