JUNG 2204REG Benutzerhandbuch
Seite 4
KNX Jalousie-Aktor
4fach
Art.-Nr.: 2204 REG, 2204REGH
2204REGHR, 2224REGH
Der Anschluss der Motoren an den Ausgängen A3 und A4 erfolgt
sinngemäß gleich.
Weiter bedeuten: (2)
Handbedienelemente und Statusanzeigen
(3)
LED zur Anzeige des Schaltzustands und des
bei
Handbedienung
ausgewählten
Ausgangs.

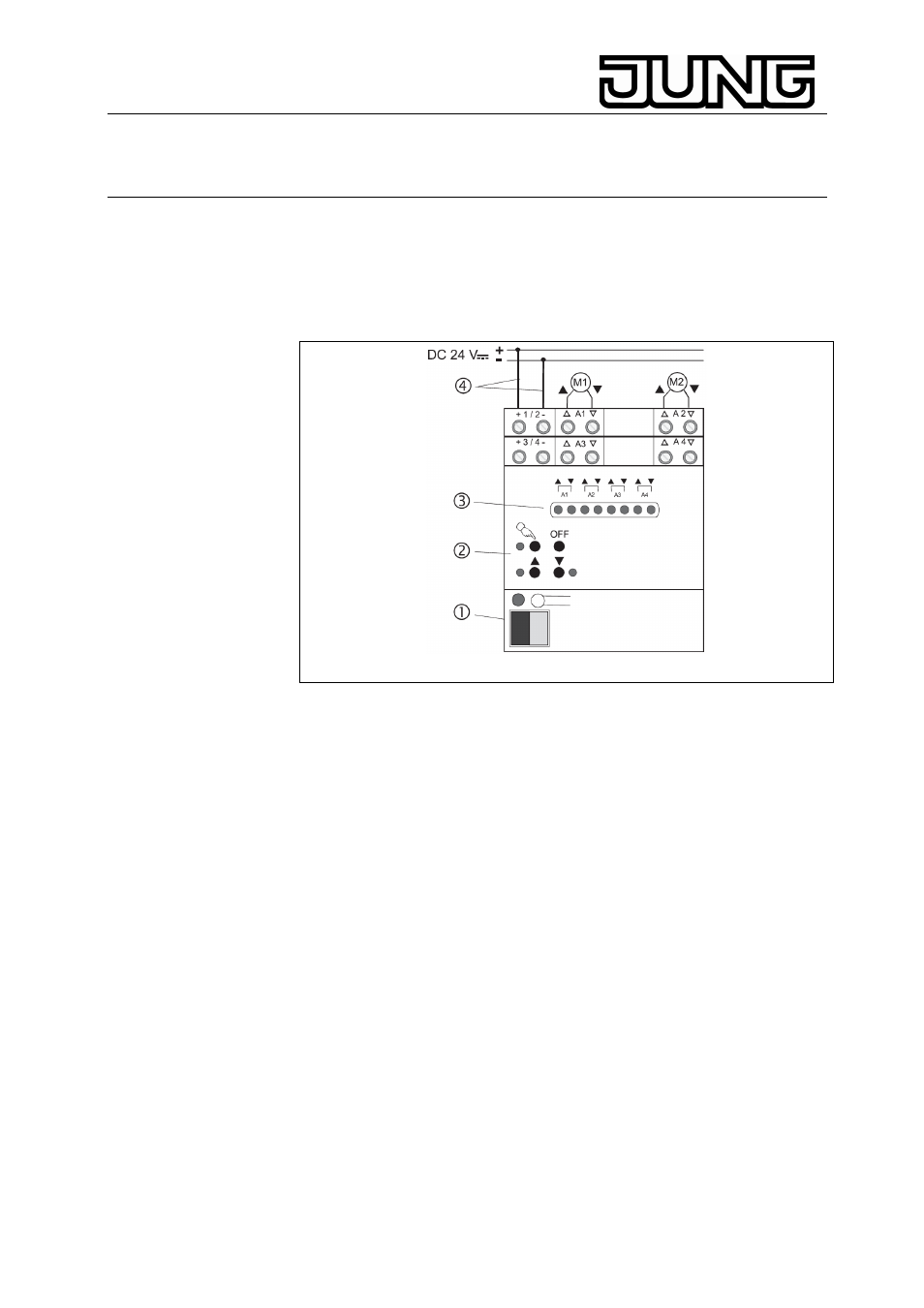

Jalousieaktor 4-fach, Handbedienung 24V DC, Art.-Nr. 2224 REG H
Abb. C
Der Busanschluss erfolgt mit der Busanschlussklemme (1).
Der Anschluss der 24 V DC-Versorgung erfolgt an den Klemmen + 1 / 2–
(4). Gleichzeitig werden damit die Ausgänge A1 und A2 und die Motoren
M1 und M2 versorgt. Bei Nutzung der Ausgänge A3 und A4 muss
zusätzlich eine 24 V DC-Versorgung an die Klemmen + 3 / 4 –
angeschlossen werden.
Hinweis: Keine AC-Versorgungen anschließen ! Die Polarität der
Versorgung an den Klemmen + 1 / 2 – und + 3 / 4 – muss gleich
sein. Andernfalls kann der Aktor zerstört werden. Der Anschluss
der Motoren an den Ausgängen A3 und A4 erfolgt sinngemäß
gleich.
Weiter bedeuten: (2)
Handbedienelemente und Statusanzeigen
(3)
LED zur Anzeige des Schaltzustands und des
bei
Handbedienung
ausgewählten
Ausgangs.
