JUNG 2204REG - Handbuch (Seite 5)

KNX Jalousie-Aktor 4fach
Art.-Nr.: 2204 REG, 2204REGH
2204REGHR, 2224REGH
7. Handbedienung

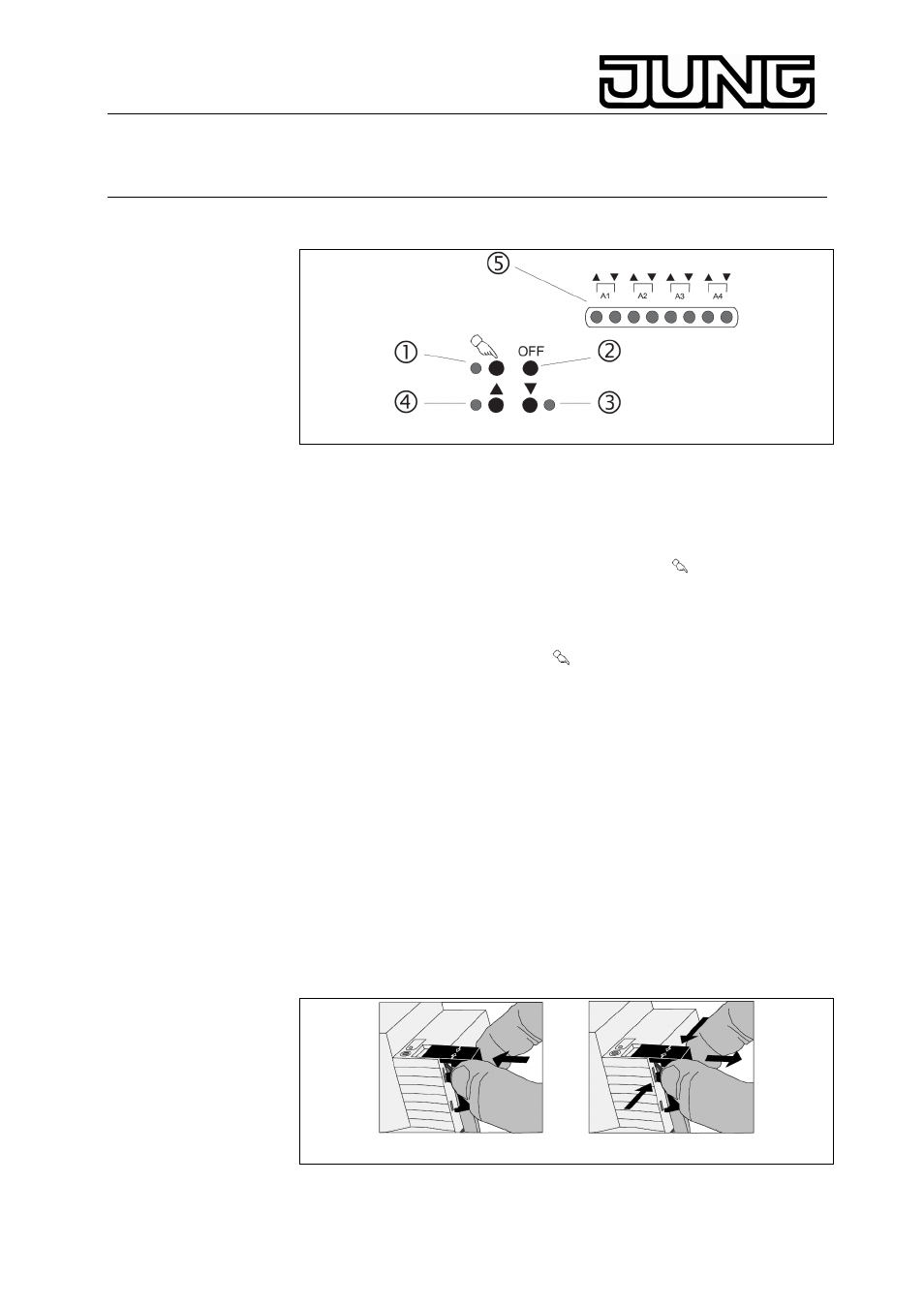

Abb. D
Die Aktoren mit Handbedienung lassen sich in drei Zuständen betreiben:
1. im Busbetrieb (Normalfall)
2. im dauerhaften Handbetrieb (Busbetrieb deaktiviert)
3. im zeitweiligen Handbetrieb (Gerät schaltet nach 5 Sek. ohne Eingabe
auf Busbetrieb zurück)
Bedienung: Durch langes Drücken (> 5s) der Taste (1) wird der
dauerhafte Handbetrieb aktiviert oder deaktiviert, durch kurzes Drücken (<
1s) der zeitweilige Handbetrieb (Bild D). Bei Aktivierung eines
Handbetriebs werden alle Kanäle ausgeschaltet.
Bei dauerhaftem Handbetrieb leuchtet die LED bei (1) auf.
Im Handbetrieb kann mit der Taste (1) der zu schaltende Kanal
ausgewählt werden.
Die entsprechenden zwei LED (5) beginnen zu blinken. Die restlichen LED
(5) zeigen den Schaltzustand der nicht ausgewählten Ausgänge an. Die
Tasten ▼ (3) und ▲ (4) sind die ausführenden Bedientasten.
Ein langer Druck (> 1s) auf Taste ▲ (4) lässt die Jalousie des
ausgewählten Kanals aufwärts fahren. Die Taste ▼ (3) ist für die
Abwärtsbewegung zuständig. Ein kurzer Druck auf Taste ▼ (3) oder ▲ (4)
bringt die Jalousie zum Stehen.
Hat man im zeitweiligen Handbetrieb einmal alle Kanäle durchgeschaltet,
schaltet das Gerät in den Busbetrieb zurück. Im dauerhaften Handbetrieb
können mit der Taste OFF (2) alle Relais abgeschaltet werden.
8. Abdeckkappe
Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die
Busklemme schieben bis sie spürbar einrastet. Entfernen Sie die
Abdeckkappe durch seitliches Drücken und Abziehen.
Die Abdeckkappe ist als Zubehör lieferbar (Art. Nr. 2050 K)
Abb. E Abb. F
5
