Tastsensor-Modul
Prog.-Taster
2fach mit Schriftfeld, 8fach, 4fach, 3fach
(8) + (9)
1fach mit Schriftfeld, 2fach
(8) + (10)
1fach
(8) + (11)
Die Betriebs-LED (12) blinkt schnell.
o Physikalische Adresse in das Gerät laden.
Betriebs-LED (12) kehrt in den vorherigen Zustand – aus, ein oder langsam blinken –
zurück.
o Gerät mit physikalischer Adresse beschriften.
o Anwendungs-Software in das Gerät laden.
Bedienflächen montieren
Als Bedienflächen werden die entsprechenden Tastsensormodul-Abdeckungen benötigt (siehe
Kapitel 5.2. Zubehör).
Die physikalische Adresse ist in das Gerät geladen.

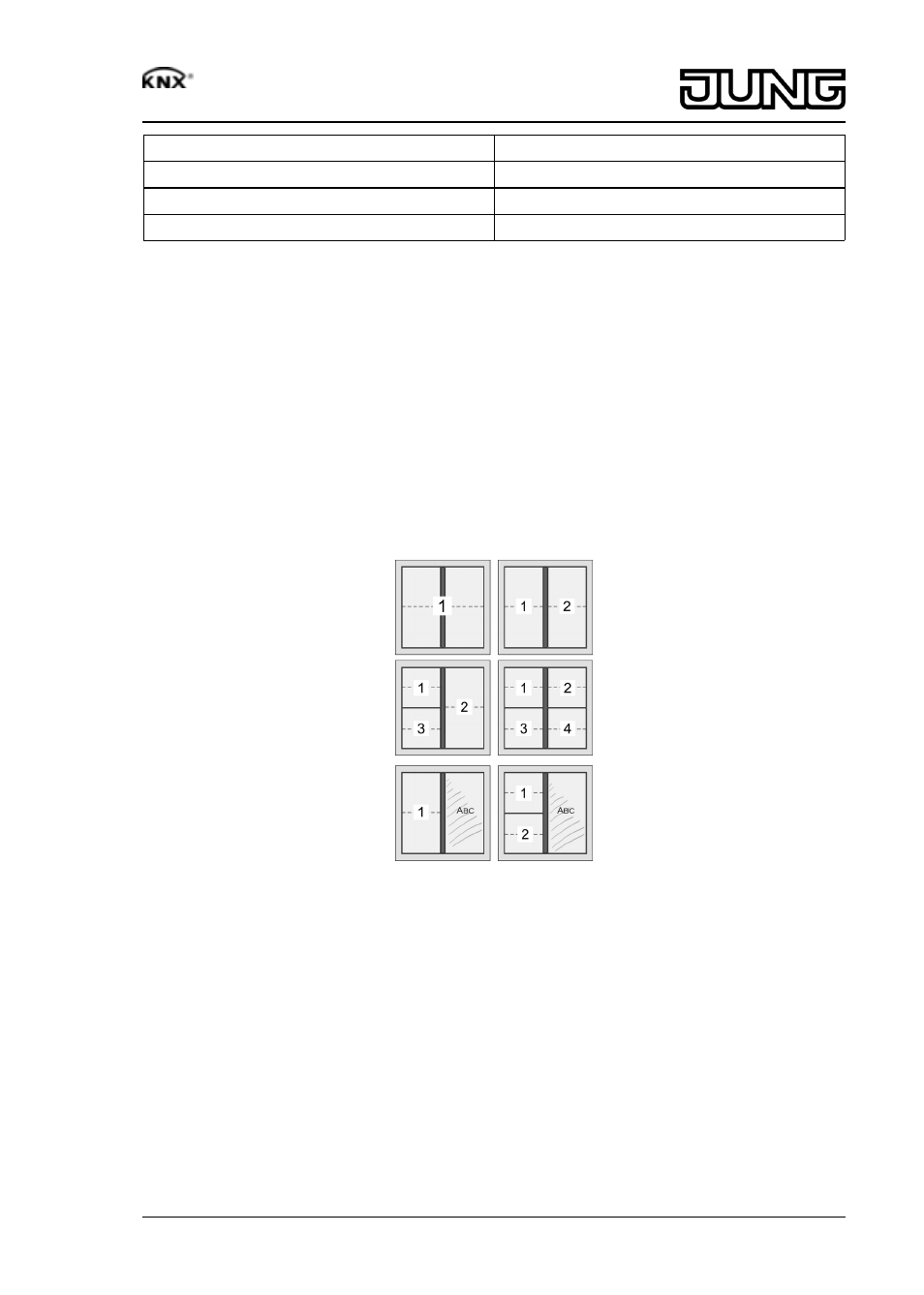

Anordnung der Abdeckungen beachten (Bild 4).
o Bedienflächen lagerichtig auf das Gerät setzen und mit kurzem Druck einrasten.
Kennzeichnung auf Innenseite TOP = oben beachten.
Bild 4
