Beschriftbare Bedienflächen montieren

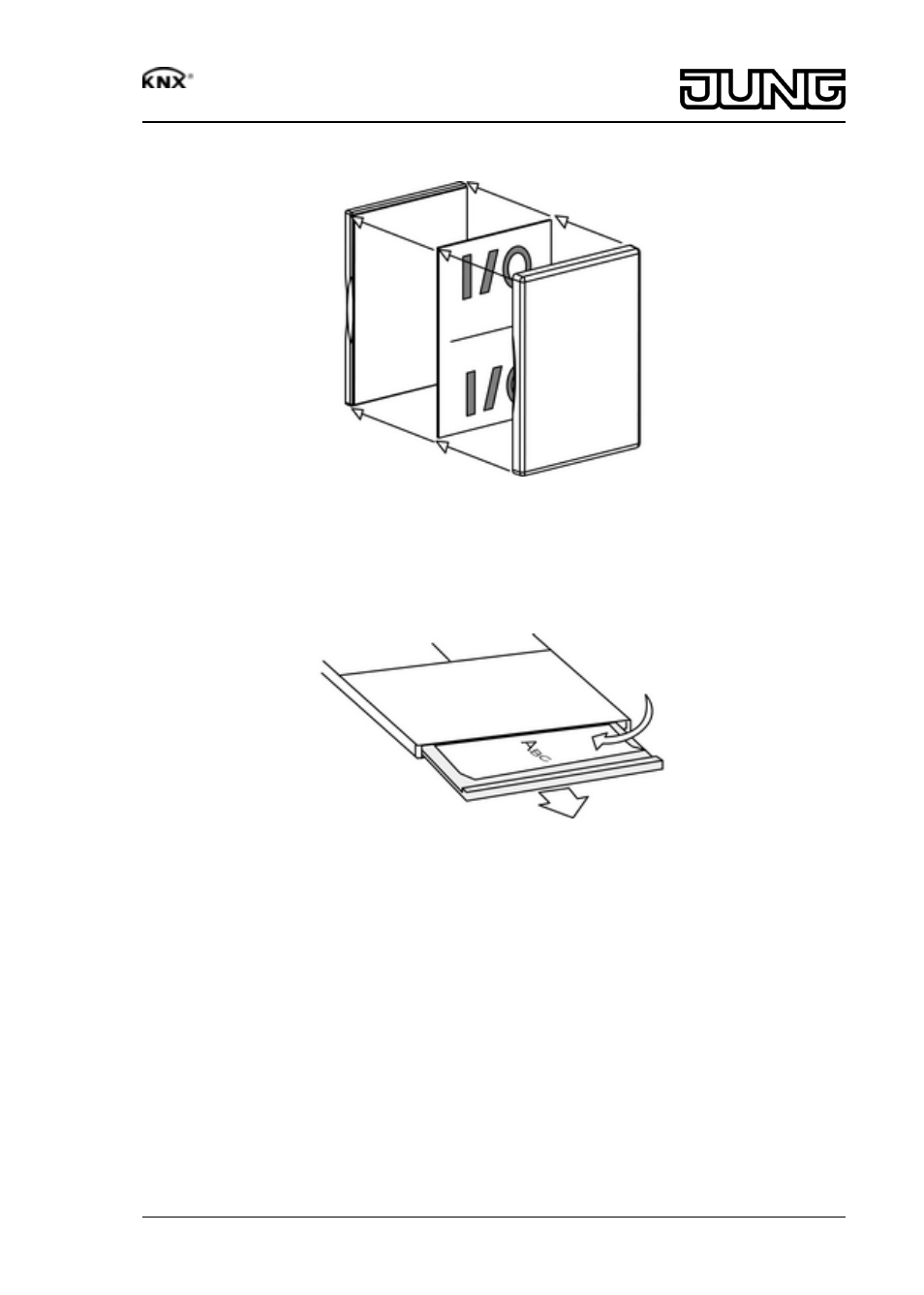

Bild 5
o Handelsübliche Folien o. ä. mit Hilfe der Jung-Beschriftungssoftware beschriften und in die
Tasten einlegen (Bild 5).
Beleuchtbares Schriftfeld beschriften
Bild 6
Die beleuchtbaren Schriftfelder sind nur im nicht montierten Zustand zugänglich.
i Nicht die einliegende Folie beschriften, sondern z. B. handelsübliche Klarsichtfolien. Die
einliegende Folie dient zur gleichmäßigen Beleuchtung und hat hierfür eine spezielle
Beschichtung.
o Ggf. das Tastsensormodul demontieren. Montageschritte in umgekehrter Reihenfolge
ausführen.
o Die Beschriftungslade seitlich herausziehen (Bild 6).
o Beschriftete Folie in die Lade einlegen.
o Lade zurückschieben.
5 Anhang
5.1 Technische Daten
KNX Medium
TP 1
Inbetriebnahmemodus
S-Mode
Nennspannung KNX
DC 21 V ... 32 V SELV
Leistungsaufnahme KNX
typ. 150 mW
