Seite 3
KNX
Universal Dimmaktor 4fach
Art.-Nr.: 3704 REG HE
• Betriebsstundenzähler
• Netzausfall länger als ca. 5 s führt zum Ausschalten des
Dimmaktors. Je nach Parametereinstellung wird die
angeschlossene Last nach Netzwiederkehr neu eingemessen.
• Rundsteuerimpulse der Elektrizitätswerke können sich durch
Flackern bemerkbar machen. Dies stellt keinen Mangel des Geräts
dar.
L
Auslieferungszustand: Baustellenbetrieb, Bedienung der Ausgänge
über Tastenfeld möglich.
5. Bedienung

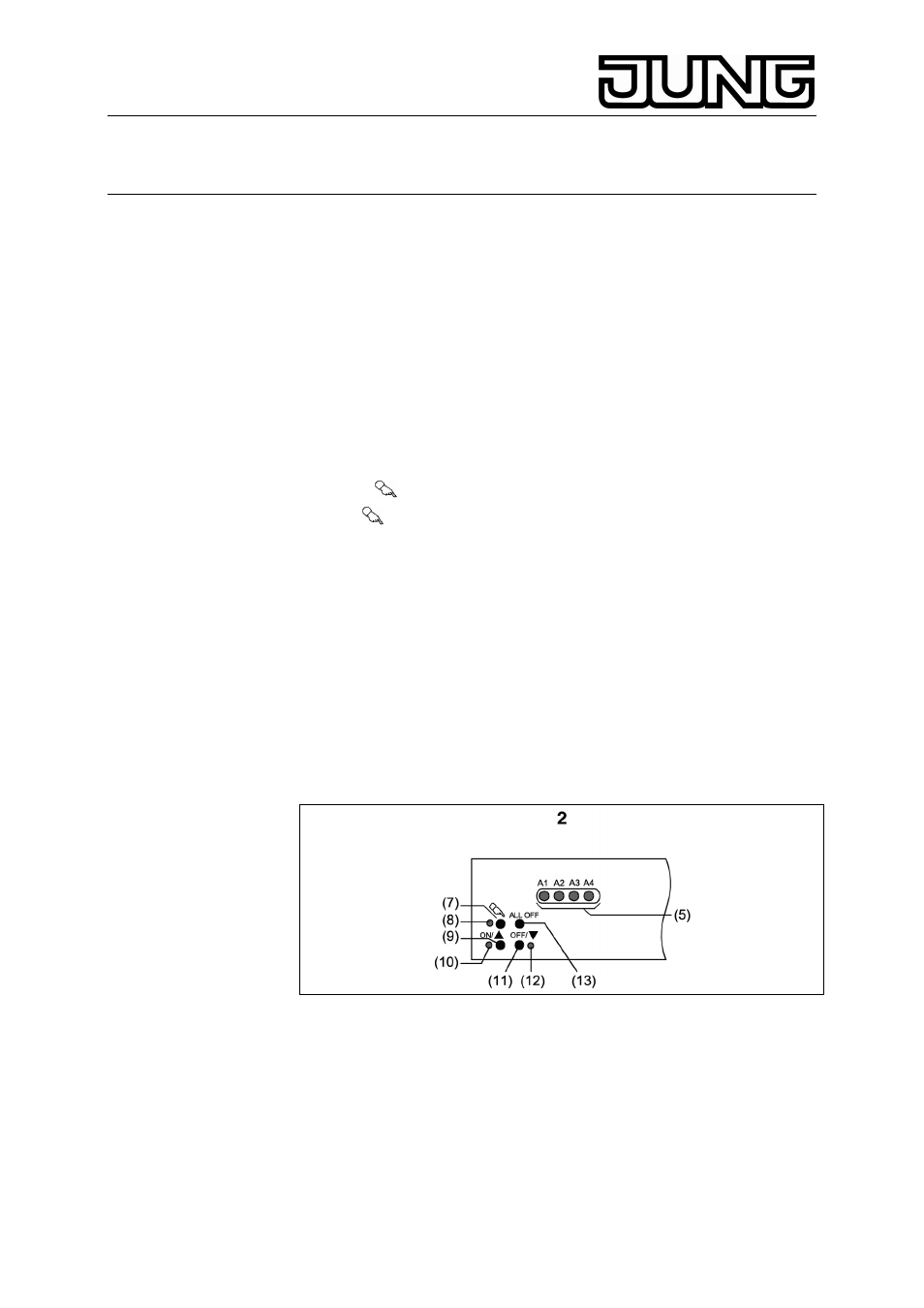

Bedienelemente
(5) Status-LED Ausgänge
(7) Taste
Handbedienung
(8) LED
ein: permanenter Handbetrieb
(9) Taste ON /▲ Einschalten / Heller dimmen
(10) LED ON /▲ ein: gewählter Ausgang ein, 1...100 %
(11) Taste OFF / ▼ Ausschalten / Dunkler dimmen
(12) LED OFF / ▼ ein: gewählter Ausgang aus
(13) Taste ALL OFF Alle Ausgänge ausschalten
Statusanzeige
Die Status-LED A1...A4 (Bild 2, 5) zeigen die Zustände der Ausgänge an.
• Aus: Ausgang ausgeschaltet
• Ein: Ausgang eingeschaltet, Helligkeit 1...100 %
• Blinkt langsam: Ausgang im Handbetrieb
• Blinkt schnell: Ausgang über permanenten Handbetrieb gesperrt
6. Betriebsarten
• Busbetrieb: Bedienung über Tastsensoren oder andere Busgeräte
• Kurzzeitiger Handbetrieb: Manuelle Bedienung vor Ort mit
Tastenfeld, automatische Rückkehr in Busbetrieb
• Permanenter Handbetrieb: Ausschließlich manuelle Bedienung am
Gerät
L
Im Handbetrieb ist kein Busbetrieb möglich.
L
Bei Busausfall ist Handbetrieb möglich.
3
