Seite 8
KNX
Universal Dimmaktor 4fach
Art.-Nr.: 3704 REG HE
NV-Halogenlampen mit
elektronischen Trafos
20...210 W / VA
induktiven Trafos
20...210 W / VA
Mischlast ohmsch-induktiv
20...210 W / VA
Mischlast ohmsch-kapazitiv
20...210 W / VA
Mischlast induktiv-kapazitiv
nicht zulässig
Anschluss
KNX
Anschlussklemme
Versorgung 230 V und Ausgänge Schraubklemmen
eindrähtig
1,5...4 mm²
2 x 1,5...2,5 mm²
feindrähtig ohne Aderendhülse 0,75...4 mm²
feindrähtig mit Aderendhülse 0,5...2,5 mm²
Lastleitungslänge je Ausgang
max. 100 m
Anzugsmoment Schraubklemmen max. 0,8 Nm

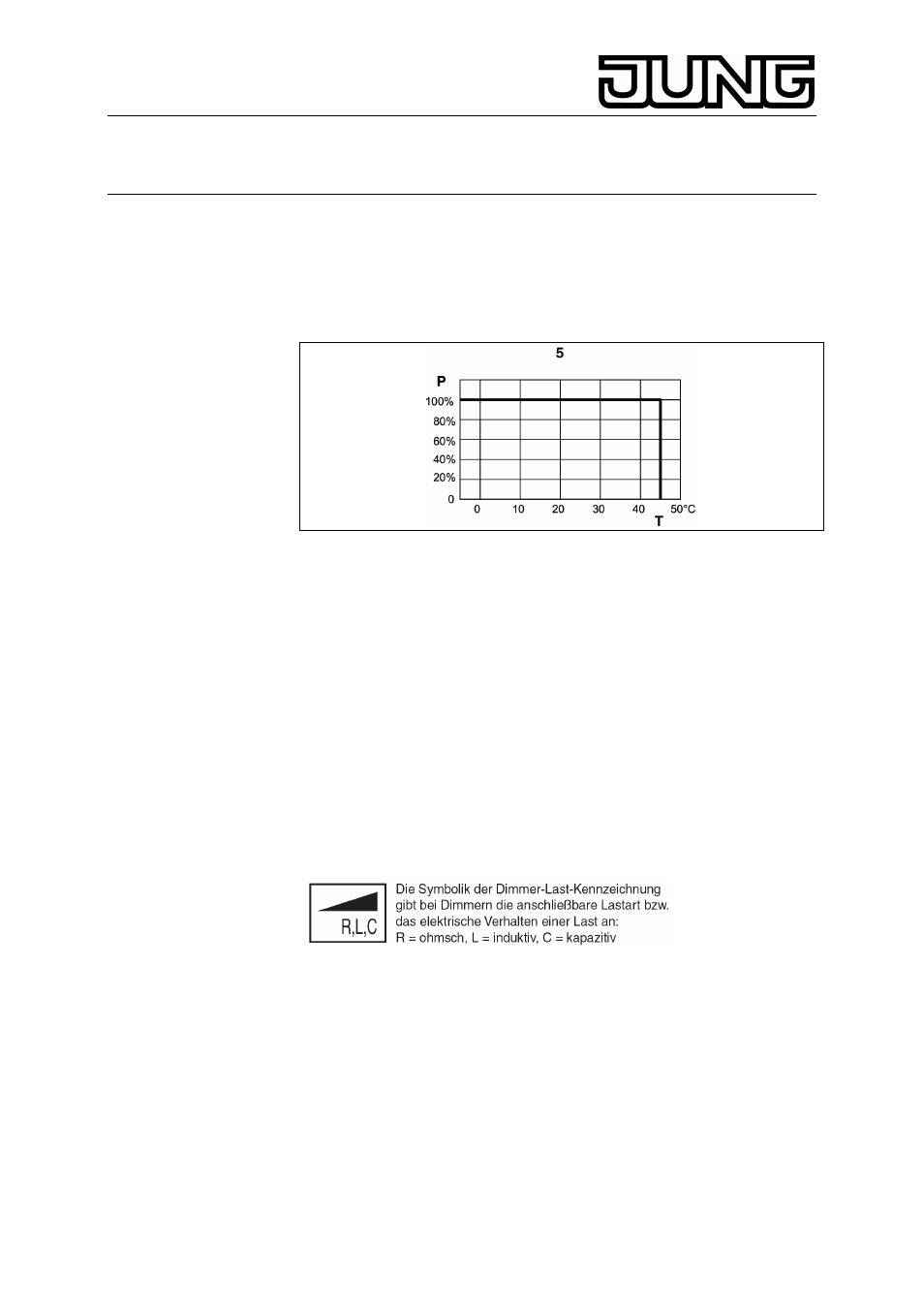

max. Gehäusetemperatur
TC = 75 °C
Umgebungstemperatur
-5...+45 °C
Lagertemperatur
-25...+70 °C
Einbaubreite
144 mm (8 TE)
Gewicht
ca. 200 g
Technische Änderungen vorbehalten
11. Hilfe im Problemfall
Ausgang hat abgeschaltet
Ursache 1: Kurzschluss im Ausgangskreis.
Netzversorgung und betroffenen Ausgang vom Netz trennen.
Kurzschluss beseitigen.
Zuerst Ausgangsspannung und dann die Netzversorgung
wiedereinschalten.
Betroffenen Ausgang aus- und wieder einschalten.
L
Bei Kurzschluss während des Einmessvorganges misst sich die Last
nach Kurzschlussbeseitigung neu ein.
