Seite 7
KNX
Universal Dimmaktor 4fach
Art.-Nr.: 3704 REG HE

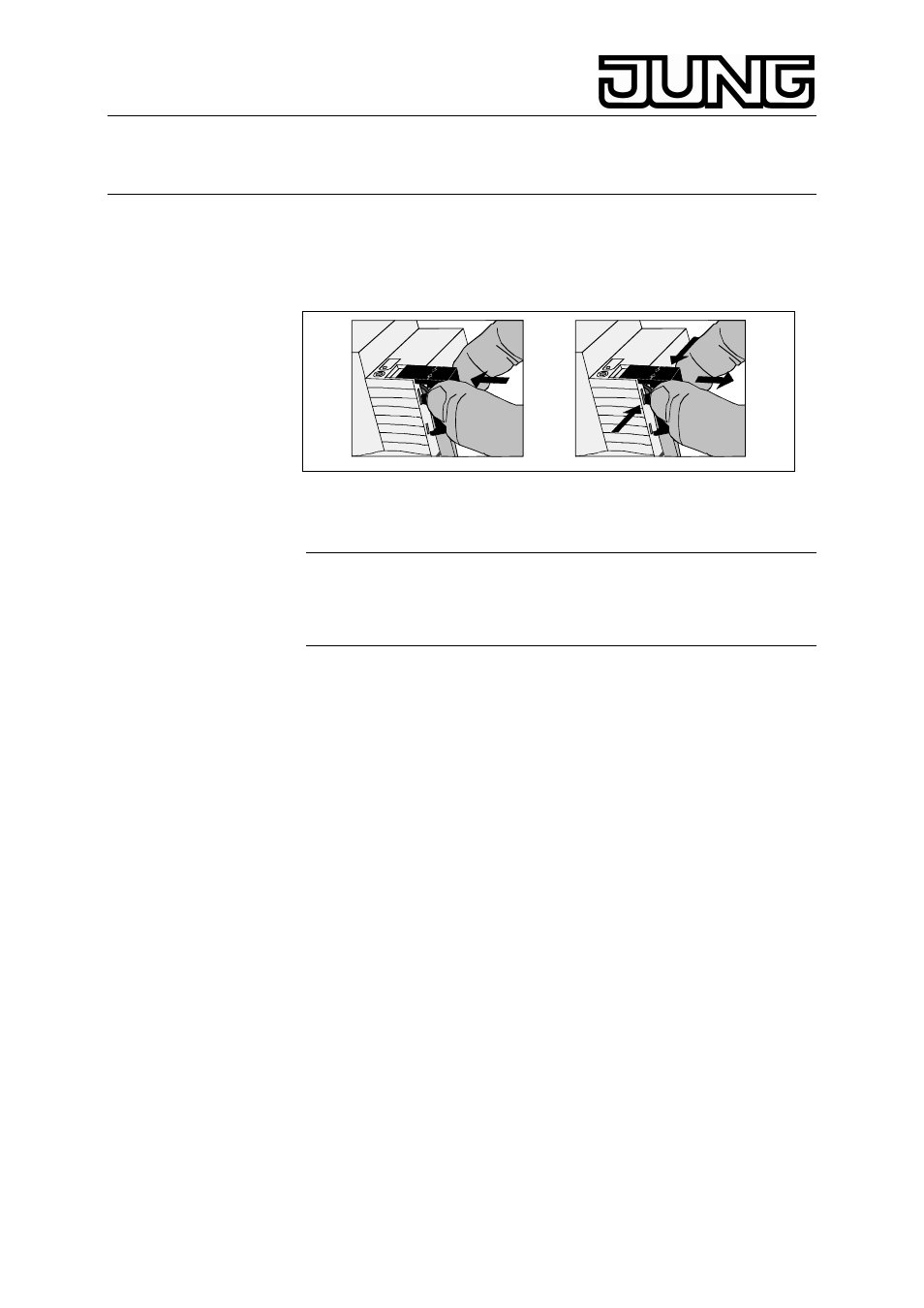

8. Abdeckkappe
Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die
Busklemme schieben bis sie spürbar einrastet. Entfernen Sie die
Abdeckkappe durch seitliches Drücken und Abziehen.
Die Abdeckkappe ist als Zubehör lieferbar (Art. Nr. 2050 K)
9. Inbetriebnahme
L
VORSICHT!
Zerstörungsgefahr, wenn voreingestelltes Dimmprinzip und
angeschlossene Last nicht zueinander passen.
Vor Inbetriebnahme sicherstellen, dass Software-Einstellung zur
Last passt.
Busspannung
einschalten.
Physikalische Adresse vergeben und Anwendungssoftware in das
Gerät laden.
Netzspannung an Ausgängen einschalten.
Netzversorgung
einschalten.
Gerät misst sich auf Last ein und wählt das passende Dimmverfahren
Phasenan- oder Phasenabschnitt.
L
Der Einmessvorgang macht sich bei ohmschen Lasten durch kurzes
Flackern bemerkbar und dauert, je nach Netzverhältnis, zwischen 1-10
Sekunden.
L
Während der Einmessphase empfangene Bedienungen werden nach
Beendigung des Einmessvorgangs ausgeführt.
L
Das Dimmverfahren kann auch mit der Parametrierung fest
vorgegeben sein. In diesem Fall entfällt der Einmessvorgang.
10. Technische
Daten
KNX-Medium
TP1
Inbetriebnahmemodus
S-Mode (ETS)
Versorgung KNX
DC 21...32 V
Leistungsaufnahme KNX
max. 150 mW
Netzspannung
AC 190...230 V~ +10/-15 %, 50/60 Hz
Gesamtverlustleistung
max. 8,5 W (bei max. Belastung)
Anschlussleistung je Ausgang
(Bild 5)
230 V-Glühlampen
20...210 W / VA
230 V-Halogenlampen
20...210 W / VA
7
