3 funktion – JUNG 3801REGHE Benutzerhandbuch
Seite 2

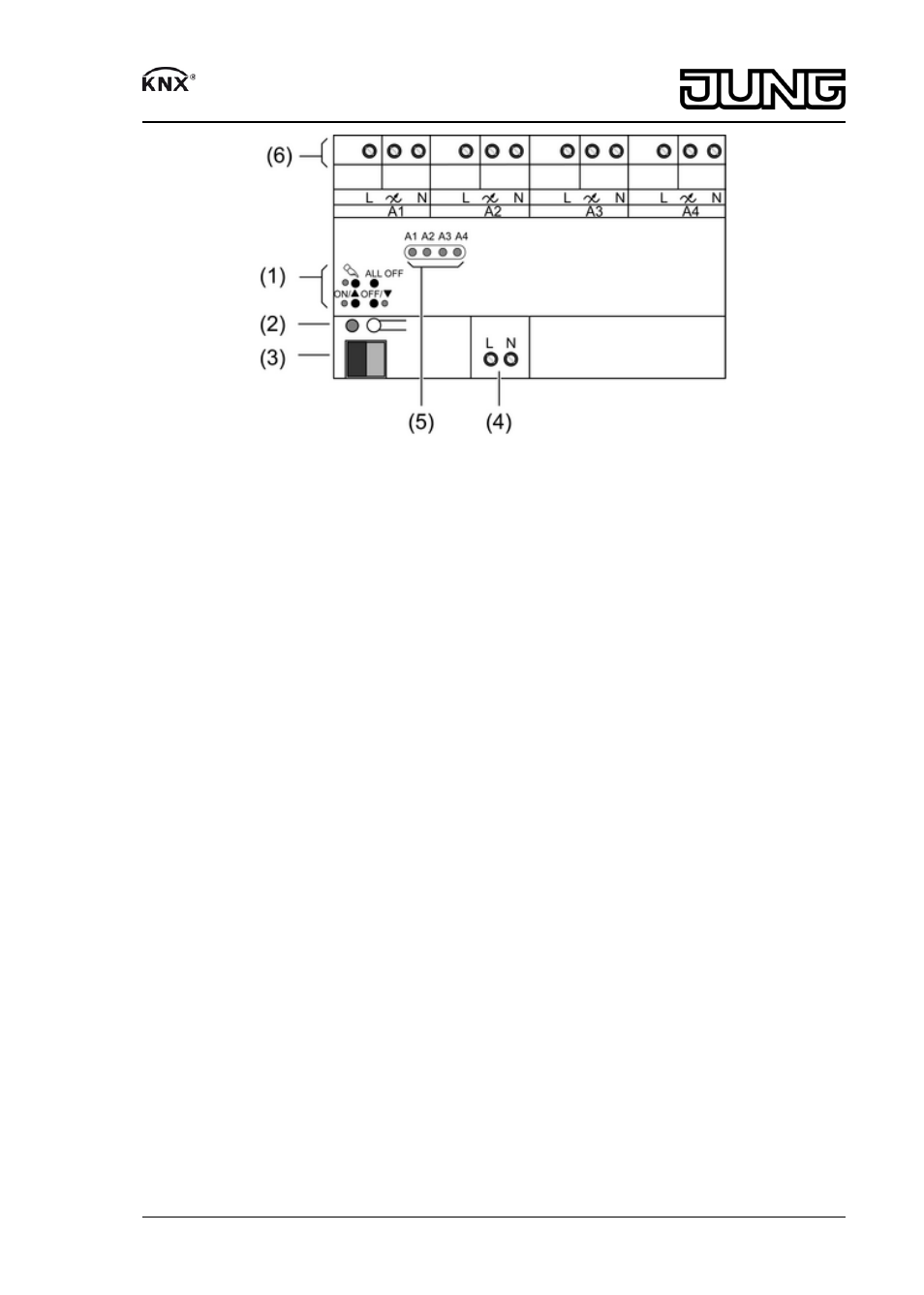

Bild 2: Ansicht Dimmaktor 4fach
(1) Tastenfeld für Handbedienung
(2) Programmier-Taste und -LED
(3) Anschluss KNX
(4) Anschluss Netz
(5) Status-LED
(6) Anschlussklemmen Ausgänge
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Schalten und Dimmen von HV-Glühlampen, HV-Halogenlampen sowie NV-Halogenlampen
mit induktiven Trafos oder Tronic-Trafos
-
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Nur Dimmaktor 1fach:
-
Drehzahlsteller zur Drehzahlregelung von Einphasen-Motoren wie z. B. Induktions-,
Spaltpol- oder Universalmotoren
Produkteigenschaften
-
Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips
-
Leerlauf-, kurzschluss- und übertemperatursicher
-
Meldung bei Kurzschluss
-
Ausgänge manuell bedienbar
-
Rückmeldung des Schaltzustandes und des Dimmwertes
-
Parametrierbares Einschalt- und Dimmverhalten
-
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwarnfunktion
-
Lichtszenenbetrieb
-
Sperren einzelner Ausgänge per Hand oder Bus
-
Statusanzeige der Ausgänge über LED
