o Busbetrieb aktivieren (siehe Kapitel Permanenten Handbetrieb ausschalten).
i Ein gesperrter Ausgang kann im Handbetrieb bedient werden.
i Bei Auswahl eines gesperrten Ausgangs im Handbetrieb blinkt die jeweilige Status-LED in
Abständen zweimal kurz.
Ausgänge entsperren
Das Gerät befindet sich im permanenten Handbetrieb.
o Taste c so oft kurz betätigen, bis der gewünschte Ausgang gewählt ist.
Status-LED des ausgewählten Ausgangs A1... blinkt in zeitlichen Abständen zweimal kurz.
o Tasten ON/n und OFF/o gleichzeitig mindestens 5 Sekunden betätigen.
Gewählter Ausgang ist freigegeben.
LED des gewählten Ausgangs blinkt langsam.
o Busbetrieb aktivieren (siehe Kapitel Permanenten Handbetrieb ausschalten).
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Gerät montieren
Temperaturbereich beachten. Für ausreichende Kühlung sorgen. Bei Betrieb mehrerer Dimmer
oder Leistungsteile in einem Schaltschrank zwischen den Geräten einen Abstand von
18 mm, 1 TE, einhalten.
o Gerät auf Hutschiene montieren. Ausgangsklemmen müssen oben liegen.
Lampenlasten anschließen

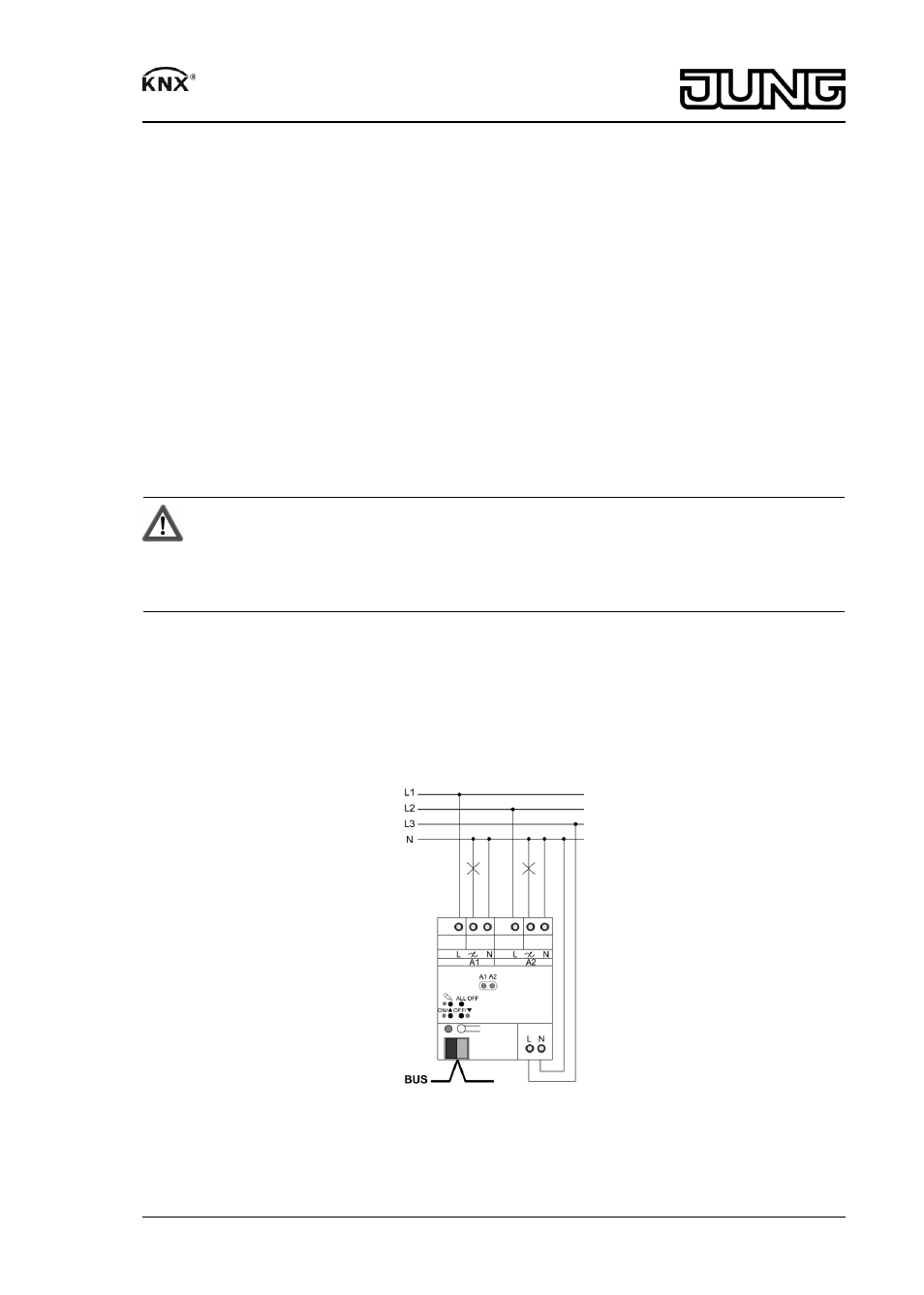

Bild 4: Dimmaktor – Anschlussbeispiel
Zulässige Gesamtlast einschließlich Trafoverlustleistung nicht überschreiten.
Induktive Trafos mit mindestens 85 % Nennlast betreiben.
5/14
