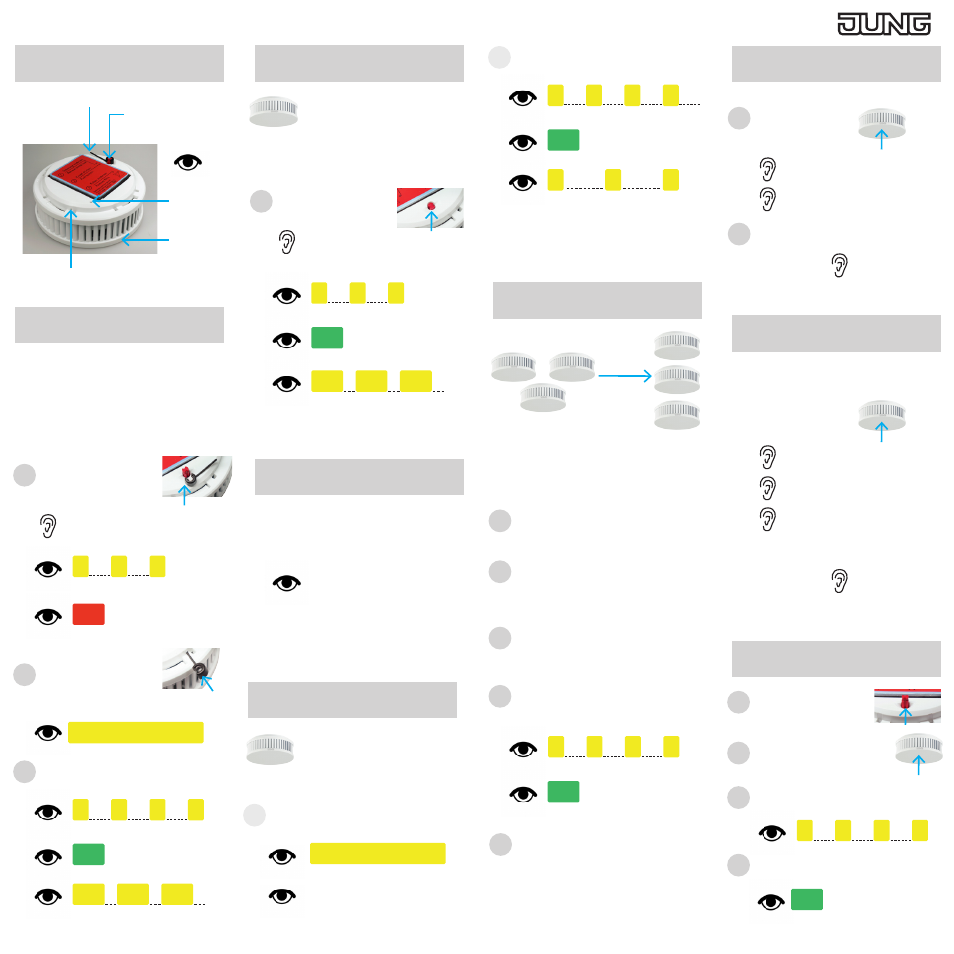

Bedienelemente
Funk-Rauchwarnmelder: Quick-Start-Guide
Splint Aktivierungs-
taste
Signal-
LED
Zugang zur Funk-Taste
Prüf-
Stopp-
Taste
Funkgruppe - Inbetriebnahme
Inbetriebnahme des ersten Funk-
Rauchwarnmelders
Montage an zentraler Stelle in
Haus oder Wohnung
Splint abziehen +
Aktivierungstaste
bündig eindrücken
1.
= kein anderes Gerät
im Lernmodus
2.
Funk-Taste mit
Splint drücken
und gedrückt
halten, bis:
3. Funk-Taste loslassen
= Gerät im
Lernmodus
... für max. 10 min
Funkgruppe erweitern,
während 1. FRWM im Lernmodus
Das der Funkgruppe hinzu-
zufügende Gerät nehmen
Montage an Installationsort
mit mind. 2 m Abstand
Aktivierungstaste
bündig eindrücken
1.
= Gerät erfolgreich der
Gruppe hinzugefügt
… Gruppe für weitere 10 min
im Lernmodus
Funkgruppe abschließen
Funk-Taste an beliebigem FRWM
der Gruppe kurz betätigen, bis:
Funkgruppe ist in Betrieb.
Zur Überprüfung Verbindungstest
durchführen
Auslieferungszustand herstellen
Aktivierungstaste
herausziehen
1.
2.
Prüf-Stopp-Taste für
etwa 2-3 sek drücken
3. Funk-Taste mit Splint gedrückt
halten, bis:
4. Funk-Taste loslassen
= Gerät erfolgreich im
Auslieferungszustand
Verbindungstest zur
Gemeinschaftsgruppe
Nur bei Geräten der Nebengruppe
möglich
Prüf-Stopp-Taste
gedrückt halten
Prüf-Stopp-Taste loslassen!
Alle Geräte der
Gemeinschafts-
Gruppe:
Gemeinschaftgruppe anlegen
Alarmrichtung
Wohnung
= Nebengruppe
Flur
= Gemeinschafts-
gruppe
Funkgruppen einzeln einrichten! 1.
Gemeinschaftsgruppe in den
Lernmodus bringen (siehe: „Funk-
gruppe in Lernmodus bringen“).
2.
Bei Nebengruppe das zur Gemein-
schaftsgruppe nächstgelegene Gerät
auswählen.
3.
An diesem die Funk-Taste mit Splint
für ca. 1 sek drücken.
4.
= Nebengruppe in
Gemeinschafts-
gruppe eingelernt
Gemeinschaftsgruppe abschließen 5.
Funkgruppe in Lernmodus
bringen
Ein beliebiges Gerät der
bestehenden Funkgruppe
auswählen
Funk-Taste mit Splint gedrückt
halten, bis:
1.
LED „aus“ abwarten!
2. Funk-Taste loslassen
= Gruppe ist lernbereit
… Gruppe für 10 min im Lernmodus
… weitere Geräte hinzufügen
siehe: „Funkgruppe erweitern“
Kurzer Signalton
Kurzer Signalton
Verbindungstest Gruppe
1.
2.
Prüf-Stopp-Taste
eines beliebigen
FRWM der Gruppe
gedrückt halten
Prüf-Stopp-Taste loslassen!
Verbindungstest erfolgreich
Verbindungstest erfolgreich
Kurzer Signalton
Kurzer Signalton
Kurzer Signalton
ca.
60 sek
ca.
12 sek
Kurzer
Signalton
Alle Geräte
der Gruppe: Kurzer
Signalton
Kurzer Signalton
Kurzer Signalton
Gemeinschaftsgruppe ist in Betrieb.
Zur Überprüfung „Verbindungstest
zur Gemeinschaftsgruppe“ durch-
führen.
alle LEDs der Gruppe aus
oder 10 min Lernmodus
ablaufen lassen
