JUNG WS10HT Benutzerhandbuch
Gefahrenhinweise, Funktion windsensor

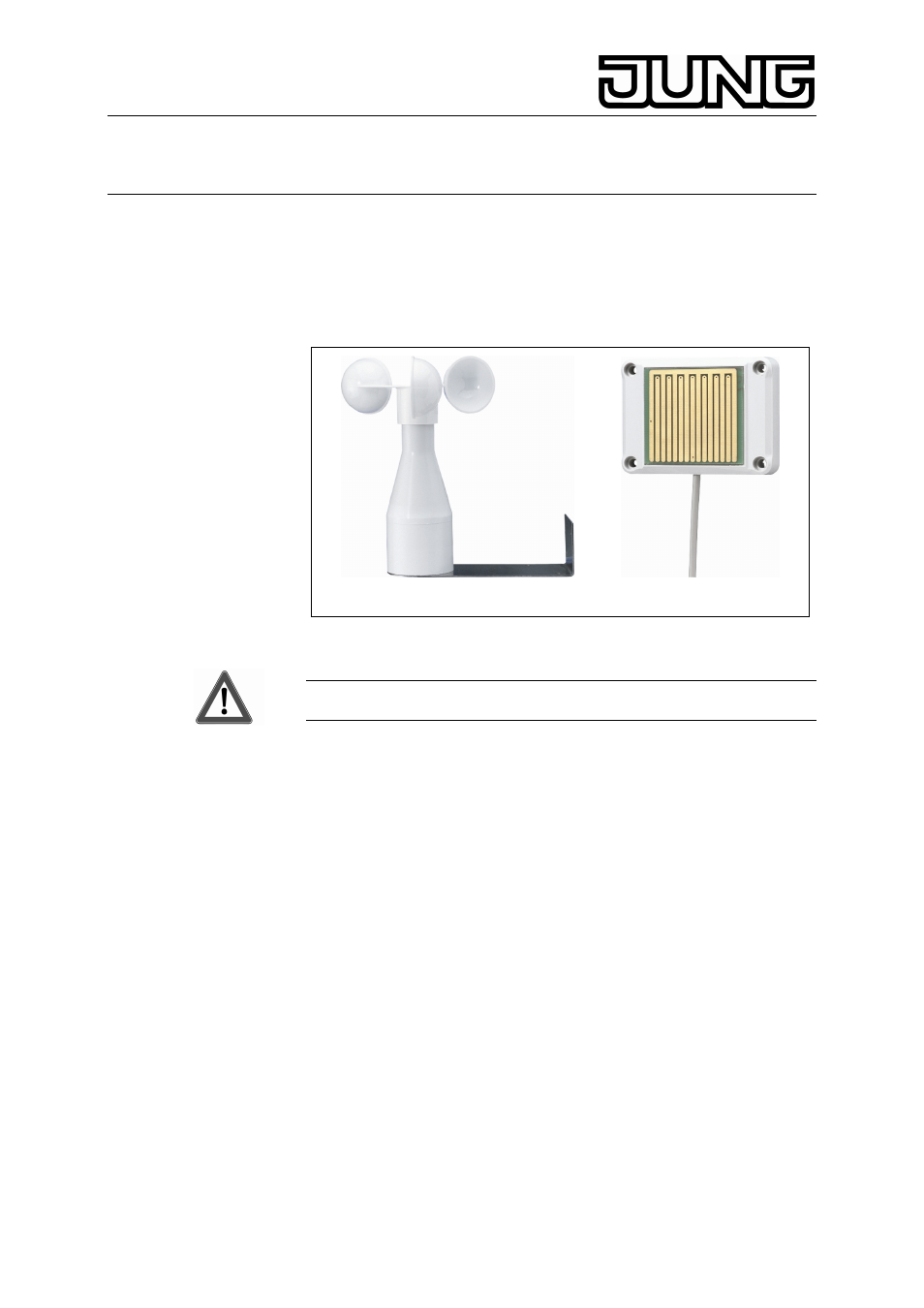

KNX Windsensor,
Heiztransformator, Regensensor
Art.-Nr.: WS 10 W, WS 10 HT, WS 10 R
Bedienungsanleitung
Windsensor mit Heizung
Heiztransformator
Regensensor
1. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
2. Funktion
Windsensor
• Der
Windsensor
c
dient zur Erfassung und Auswertung der
Windgeschwindigkeit und ist zur Außenmontage vorgesehen. Die
Montage erfolgt mit Hilfe des mitgelieferten Montagewinkels.
Über einen Reedkontakt wird die Drehgeschwindigkeit erfasst und in
ein analoges Ausgangssignal (0 ... 10 V) umgewandelt.
Durch die integrierte Heizung (Zubehör Heiztrafo erforderlich) ist ein
Betrieb bei Frost möglich.
2.1. Anschluss Windsensor
Dabei bedeuten:
1:
weiss
Bezugspotential (Masse)
2:
braun
Betriebsspannung 24 V DC
3:
grün
Ausgang 0 .. 10 V +
4:
gelb
Ausgang 0 .. 10 V - (Masse)
5 + 6: grau / rosa
Anschluss Heiztrafo 24 V AC/DC
