JUNG 228WW - Handbuch

Bei einer Montagehöhe von 2,40 m und einem Neigungswinkel von 0°, wird ein halbkreis-
förmiges Feld von ca. 20 m Breite und ca. 10 m Tiefe in 3 Zonen überwacht.
Es ergeben sich folgende 3 Überwachungsebenen:
Nahbereich von 0 m bis ca. 3 m
Mittelbereich von ca. 3 m bis ca. 6 m
Fernbereich
von ca. 6 m bis ca. 10 m
Der Wächter 180/10 ist für die Montage an gerader Hauswand konzipiert und ist als preiswer-
tere Alternative überall dort einsetzbar, wo eine größere Reichweite oder Schaltleistung nicht
benötigt wird.
Elektronik - Handbuch
Wächter
2.2.3

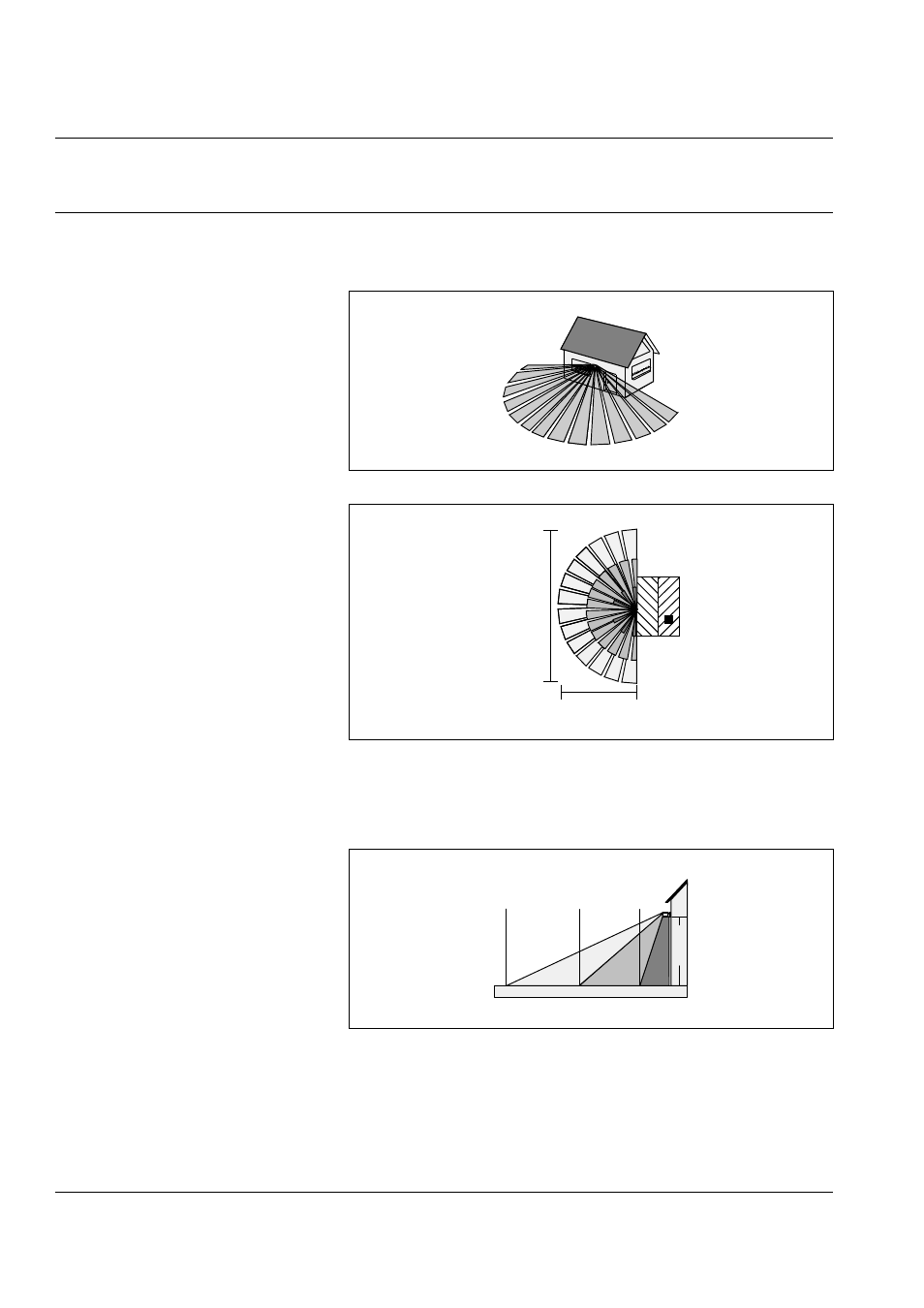

Erfassungsfeld Wächter 180/10
20 m
10 m
Draufsicht Erfassungsebenen Wächter 180/10
Wächter 180/10
2,4 m
6 m 3 m 10 m
Abmessungen Erfassungsebenen
