JUNG WS10D - Handbuch

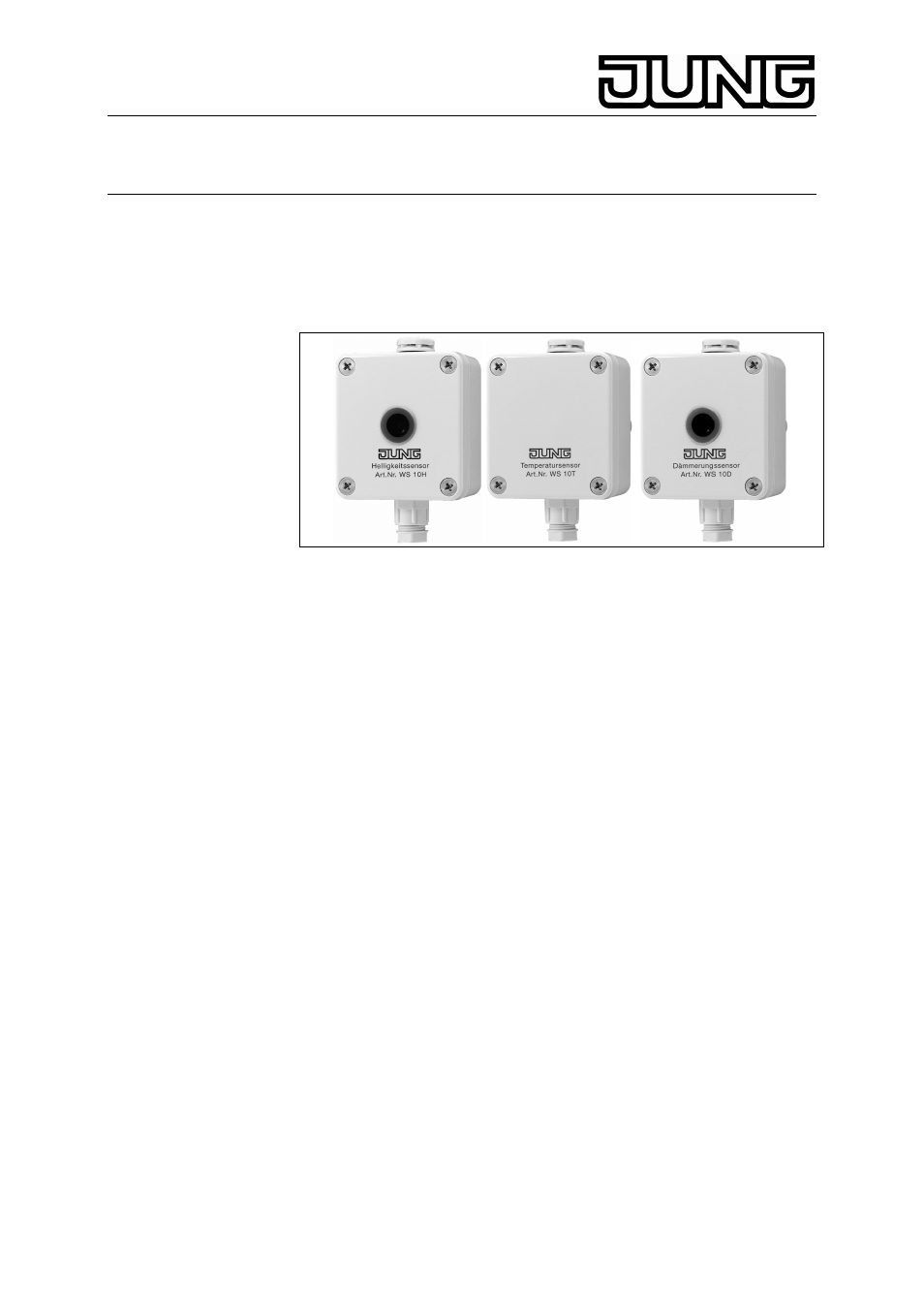

KNX Sensoren
Art.-Nr.: WS 10 D, WS 10 T, WS 10 H
Bedienungsanleitung
Helligkeitssensor, Temperatursensor
Dämmerungssensor
1. Funktion ............................................................................................. 1
2. Gefahrenhinweise ............................................................................. 1
3. Anschluss .......................................................................................... 2
4. Installationshinweise ........................................................................ 2
5. Technische Daten.............................................................................. 3
6. Gewährleistung ................................................................................. 4
1. Funktion
Mit den 3 Messwertaufnehmern Helligkeitssensor, Dämmerungssensor
und Temperatursensor werden je nach Sensortyp die klimatischen Daten
aufgenommen und in analoge Spannungssignale (0 - 10 V)
umgewandelt.
Zur Auswertung dieser Signale wird eine zusätzliche Elektronik (z.B.
instabus Wetterstation) benötigt, welche in Abhängigkeit der analogen
Signale Messwert- oder Befehlstelegramme auf den instabus EIB senden
kann.
Die Sensoren sind zur Verhinderung von Feuchtigkeitsbildung im
Gehäuse mit Druckausgleichselementen (Klimamembran) ausgestattet.
2. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Stand: Apr-09 825 060 03
