Allgemeines zur Leitungsführung in TKM-Audioanlagen
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch
seine Länge begrenzt.
Bei Wahl der Kabellänge beachten: der
Schleife
nwiderstand darf max. 20 Ω betragen
(Tabelle)

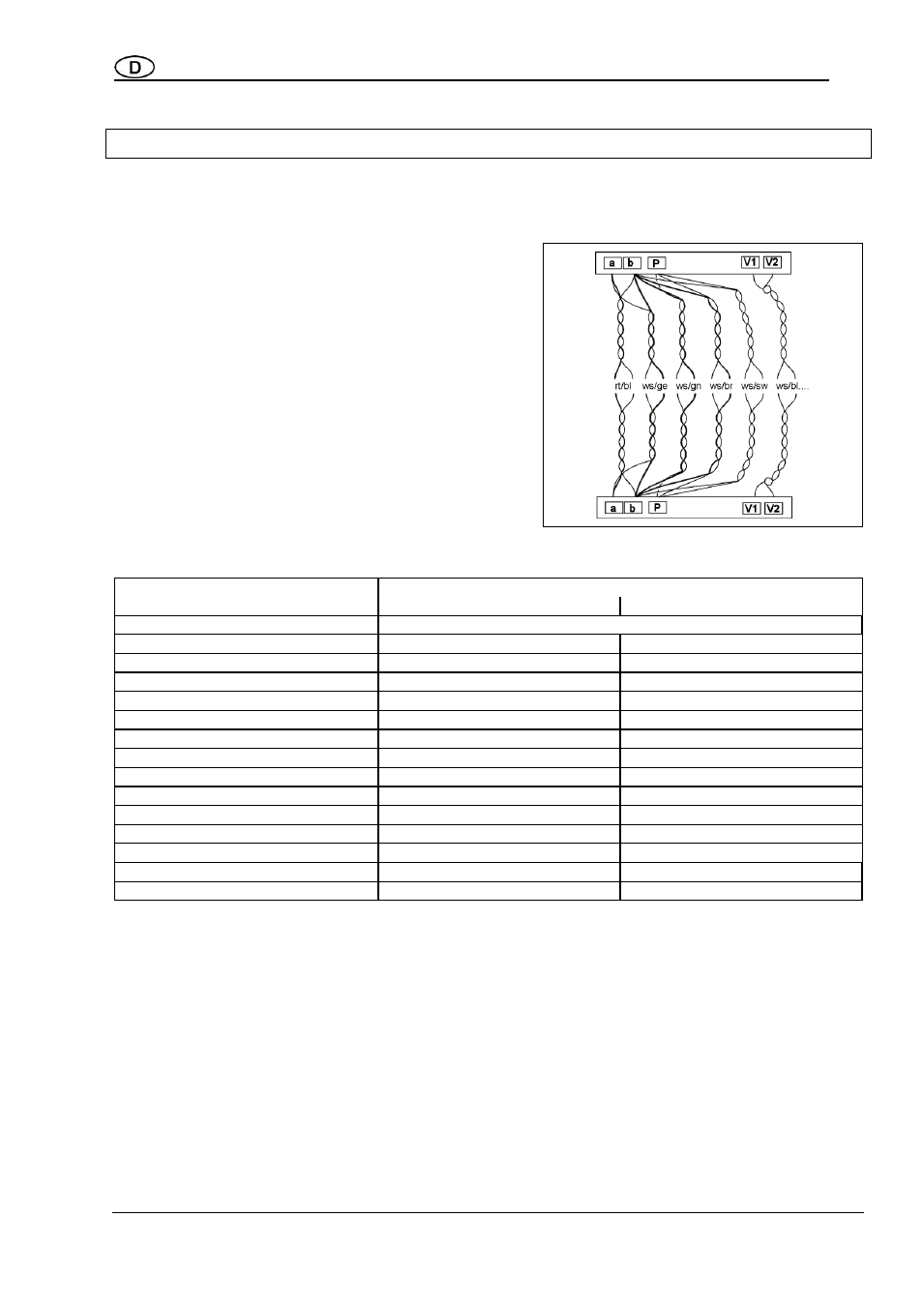

Zur Einhaltung des max. zulässigen
Schleifenwiderstandes kann der
Adernquerschnitt verdoppelt werden, das heißt,
für eine Ader werden zwei Leitungen verwendet
(Abbildung). Die Leitungen sind zu verdrillen.
bei Verwendung geschirmter Leitungen:
Schirmung miteinander verbinden und beim
Versorgungsgerät einseitig auf Masse (b-Ader)
legen
strang- oder sternförmige Verdrahtung
Tabelle: Schleifenwiderstände
Leitungslänge in m
Leitungsdurchmesser
0,6 mm
0,8 mm
Schleifenwiderstand
in Ω
10
1,22
0,69
20
2,45
1,38
30
3,67
2,07
40
4,90
2,76
50
6,12
3,44
60
7,35
4,13
70
8,57
4,82
80
9,80
5,51
90
11,02
6,20
100
12,24
6,89
150
18,37
10,33
200
24,49
13,78
250
17,22
300
20,66
