JUNG TKISA514A - Handbuch (Seite 8)

8

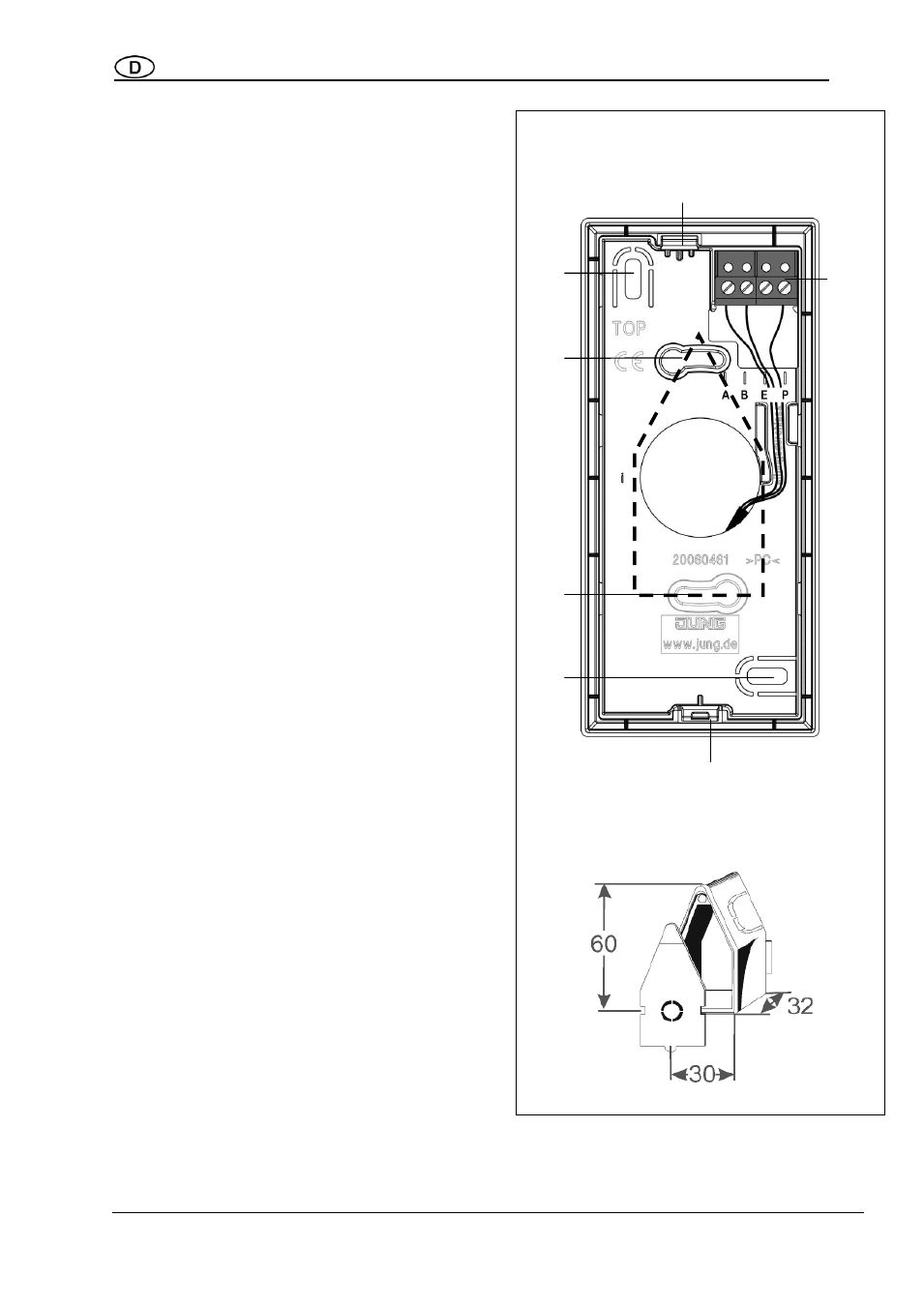

Montieren der Unterschale

Empfohlene Montagehöhe: 1,5 m

Um die Anschlusskabel problemlos
unterbringen zu können, empfehlen wir die
Montage über einer
Wandleuchtenanschlussdose (s. Abb.
unten).
Positionieren Sie die Gerätedose unter der
Kabeldurchführung.

Befestigen Sie die Unterschale mit
geeigneten Schrauben. Beachten Sie die
Orientierung gemäß Abbildung!
Dazu können die beiden
Befestigungsbohrungen (2) (für direkte
Wandbefestigung) benutzt werden.
Für Geräte mit Rahmen können auch die
beiden Befestigungsbohrungen (1) für eine
Befestigung auf einer 65 mm Gerätedose
benutzt werden.
Unterschale
Wandleuchten-Anschlussdose
Leitungen anschließen
Kabeltyp: Fernmeldeleitung J-Y (St) Y mit
paarweise verdrillten Adern. Der übliche
Durchmesser ist 0,6 mm oder 0,8 mm.

Entnehmen Sie die steckbare
Schraubklemme (3).

Schließen Sie die Leitungen gemäß
Beschriftung (A B E P) auf der Unterschale
an.

Die Kabel sind zwischen den
Führungsstegen zu verlegen, damit diese
beim Aufsetzer der Geräteeinheit nicht
eingeklemmt und beschädigt werden.

Stecken Sie die Schraubklemme wieder in
vorgesehene Führung (s. Abbildung).
2
2
1
1
3
4
4
