9

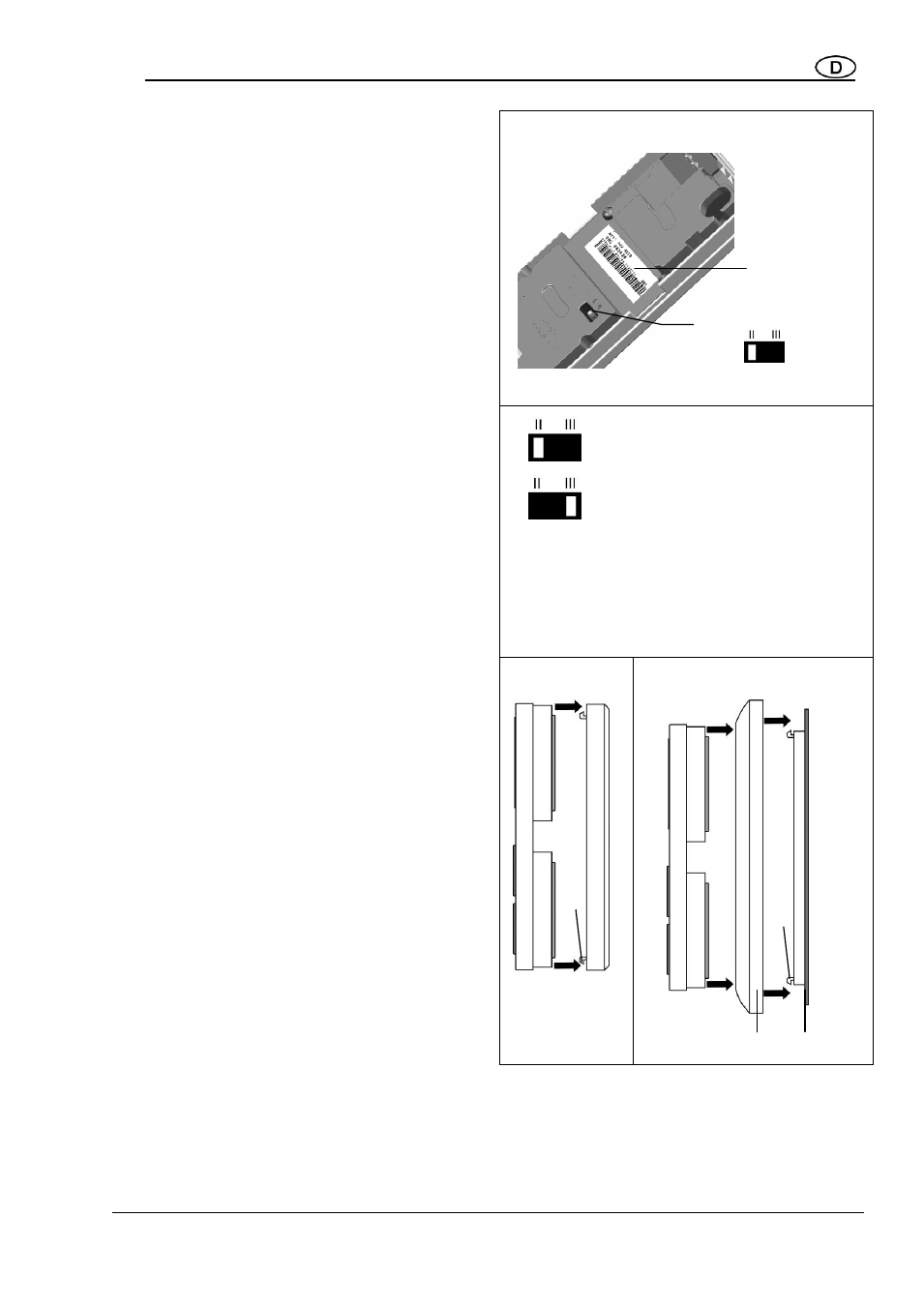

Anpassen des Gerätes für 2- oder 3-
Drahtbetrieb

2-Drahtbetrieb:
Auslieferungszustand: der
Schiebeschalter steht auf II.
Es werden a- und b-Ader
angeschlossen.

3-Drahtbetrieb:
Stellen Sie den Schiebeschalter auf III
für 3-Drahtbetrieb.
Es werden a-, b- und P-Ader
angeschlossen.
Geräteeinheit (Rückansicht)
2-Drahtbetrieb
3-Drahtbetrieb
Gerät komplettieren
Gerät ohne Rahmen A
Setzen Sie die Geräteeinheit auf die beiden
Rastnasen (4) der Unterschale auf und
drücken Sie sie dagegen, bis sie hörbar
einrastet.
Gerät mit Rahmen B

Setzen Sie den Tragring und den
Rahmen auf die Unterschale auf.

Setzen Sie die Geräteeinheit auf die
beiden Rastnasen (4) der Unterschale
auf und drücken Sie sie dagegen, bis sie
hörbar einrastet.
A
B
Rahmen Tragring
4
Kombi-
etikett
Schiebeschalter
4
