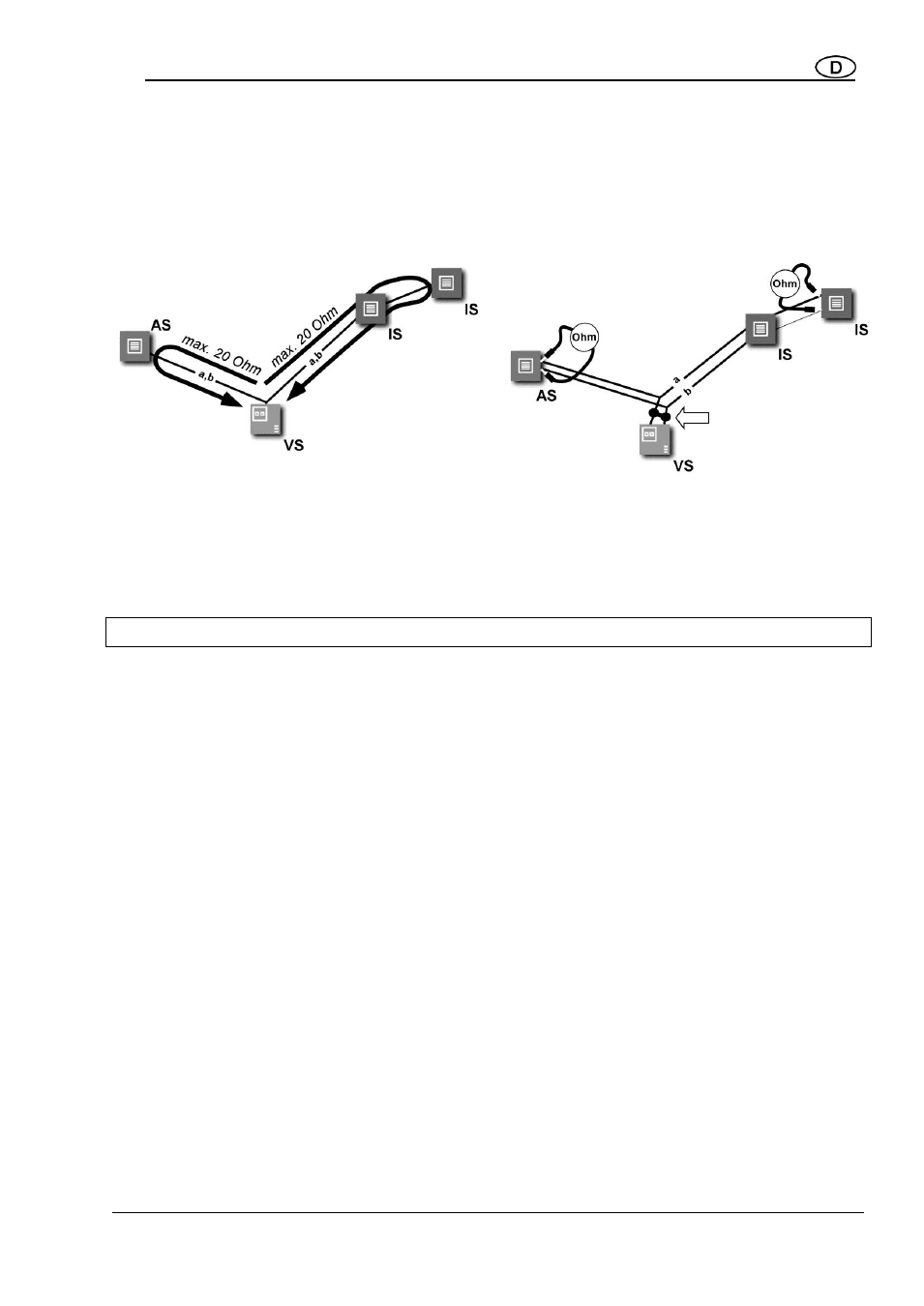

Schleifenwiderstand Prinzip
Schleifenwiderstand Messung
Regel:
Kein TCS:BUS-Gerät darf jeweils weiter als 20 Ohm
vom Versorgungs- und Steuergerät entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Alle anderen Geräte stören die Messung nicht
und können angeschlossen bleiben.
20 Ohm:
160 m Leitungslänge AS-VS (IS-VS) bei 0,6 mm
Durchmesser
300 m Leitungslänge AS-VS (IS-VS) bei 0,8 mm
Durchmesser
AS. Außenstation
IS: Innenstation
VS: Versorgungs- und Steuergerät
Technische Daten
Versorgungsspannung:
+24 V DC ± 8 % (Versorgungs- und Steuergerät)
24 V (a-b) / 26 V (P-b) in Ruhe
Abmessung (B x H x T):
58 x 129 x 21 mm
Eingangsstrom: 2-Draht
I(a) = 2,6 mA in Ruhe
Max. Eingangsstrom:
I(a
max
) = 60 mA
Eingangsstrom 3-Draht
I(a) = 0,4 mA, I(P) = 3,2
mA in Ruhe
Max. Eingangsstrom:
I(Pmax) = 40 mA
Schutzklasse:
III
Zulässige Umgebungstemperatur:
0 °C bis 40 °C
Betriebsfeuchte:
0 bis 93 % r. h., keine Betauung
Montagehöhe:
Empfehlung 1,50 m
a, b hier
kurzschließen
