Seite 2
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Steuern elektrisch betriebener Jalousien, Rollläden und Markisen
-
Betrieb mit geeignetem Jalousie-Aufsatz
-
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
Über Nebenstelleneingänge ist die Einbindung in Gruppen- oder Zentralsteuerungen
möglich
-
Betrieb als Hauptstelle oder Nebenstelle
-
Relaiskontakte beider Laufrichtungen mechanisch gegeneinander verriegelt
-
Unterstützt Sensorfunktionen des Aufsatzes
-
Windalarm-Verriegelung über den Nebenstelleneingang
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Jalousie-Einsatz anschließen und montieren

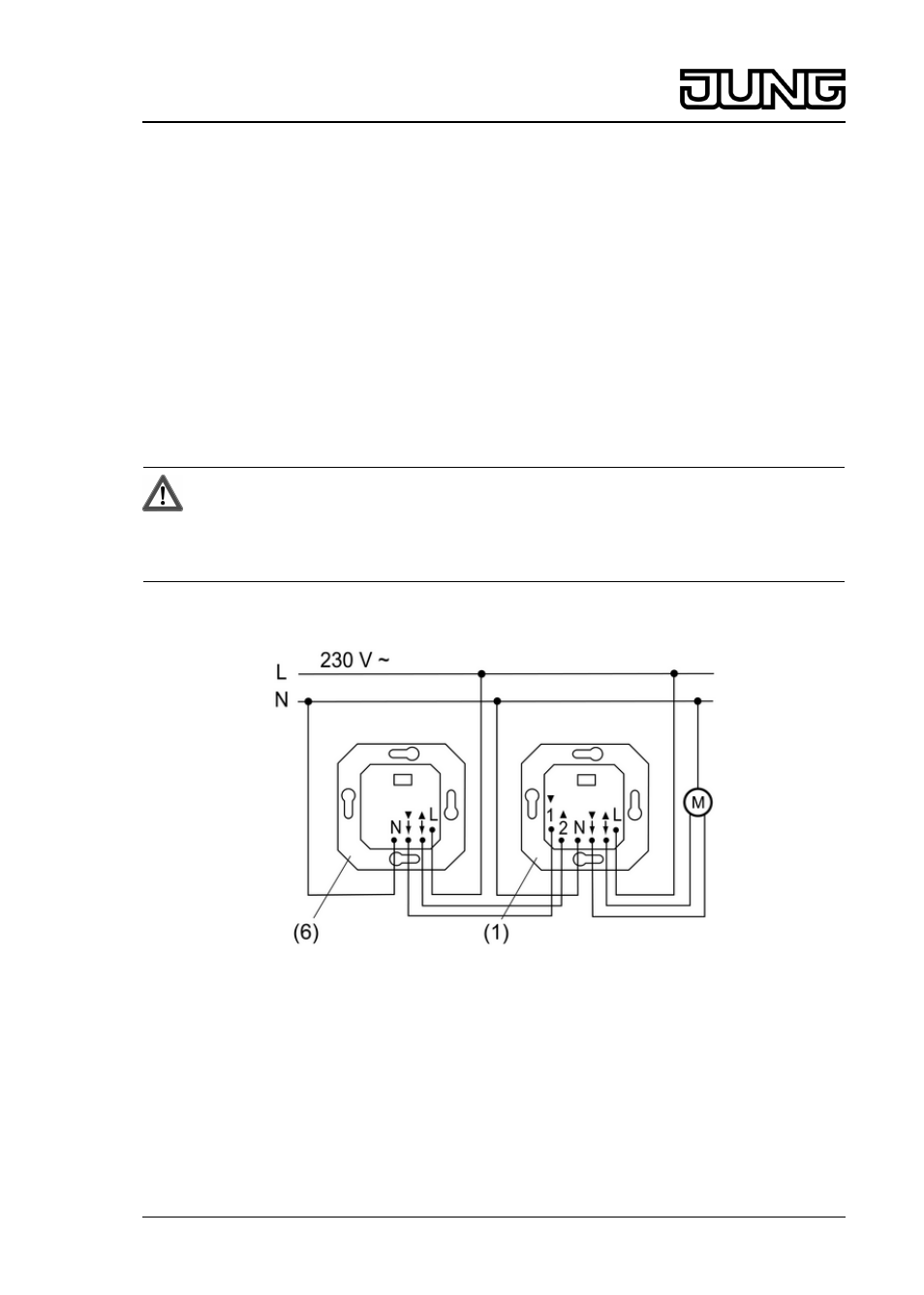

Bild 2: Einsatz mit Nebenstelle
o Jalousie-Einsatz (1) zur Vor-Ort-Bedienung. Optional: Anschluss einer Nebenstelle (6)
(Bild 2). Als Nebenstelle kann anstatt des Jalousie-Einsatzes auch ein mechanischer
Jalousietaster oder Jalousieschalter verwendet werden.
o Jalousie-Einsatz in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
Empfehlung: Tiefe Gerätedose verwenden.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o Rahmen und Aufsatz aufstecken.
o Funktion prüfen. Sollte der Behang in die falsche Richtung fahren, Anschlüsse tauschen.
2/7
32516623
J:0082516623
10.09.2013
Jalousie-Management
Motor-Steuerungs-Einsatz Universal AC 230 V ~
