JUNG 232ME Benutzerhandbuch
Seite 3
i Solange ein Auf-Befehl am Nebenstelleneingang 2 vorliegt, kann die Jalousie weder
manuell noch automatisch bedient werden.
Gerät in Gruppensteuerung integrieren
Der Jalousie-Einsatz kann in eine Gruppensteuerung integriert werden (Bild 3), entweder für die
Vor-Ort-Steuerung (1) oder als Zentralgerät (7).

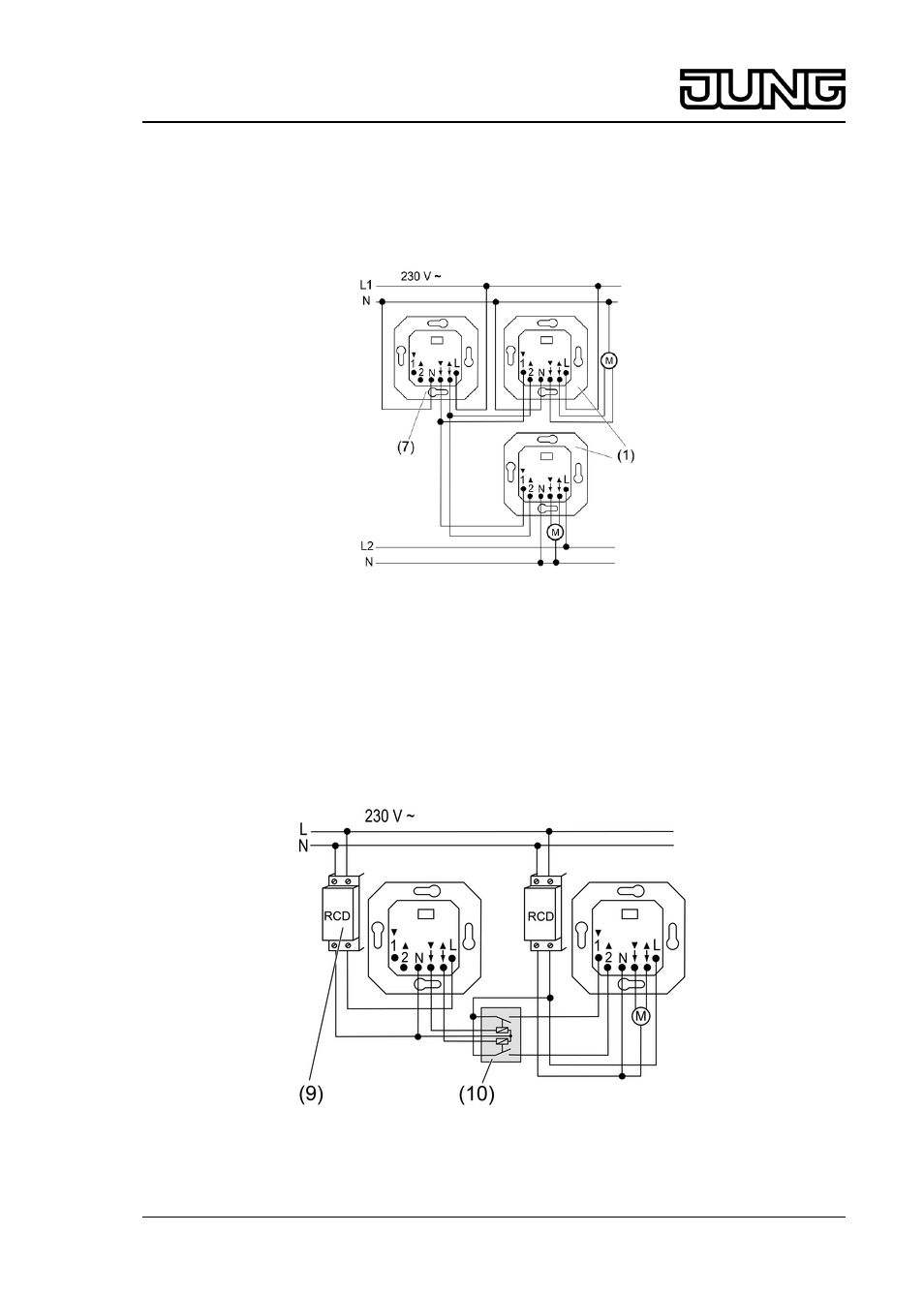

Bild 3: Anschlussbeispiel Gruppensteuerung
o Die Jalousie-Einsätze nach Anschlussbeispiel (Bild 3) anschließen. Dabei können die
Jalousie-Einsätze auch an unterschiedlichen Außenleitern liegen.
i Solange ein Auf-Befehl am Nebenstelleneingang 2 vorliegt, kann die Jalousie weder
manuell noch automatisch bedient werden.
Jalousiesteuerung über unterschiedliche Fehlerstromschutzschalter realisieren
Um unerwünschtes Auslösen der Fehlerstromschutzschalter zu vermeiden, müssen die
Stromkreise über ein Jalousie-Trennrelais entkoppelt werden.
Bild 4: Anschlussbeispiel zwei RCD-Kreise
(9) Fehlerstromschutzschalter, RCD
(10) Jalousie-Trennrelais
3/7
32516623
J:0082516623
10.09.2013
Jalousie-Management
Motor-Steuerungs-Einsatz Universal AC 230 V ~
